ГОСТ 8484-82
УДК 691.328-41:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Конструкция и размеры
Reinforced concrete window boards for production buildings.
Design and dimensions
ОКП 58 9420
Дата введения 1983-07-01
РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
ИСПОЛНИТЕЛИ
Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов
ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Директор Ю.Н. Хромец
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197
ВЗАМЕН ГОСТ 8484-71, кроме типов и основных размеров плит
1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее — плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.
2. Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего стандарта.
3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в приложении 1.
4. Изготовление арматурных стенок следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85, ГОСТ 10922-90.
Дуговая сварка крестообразных соединений не допускается.
5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.
6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в приложении 2.

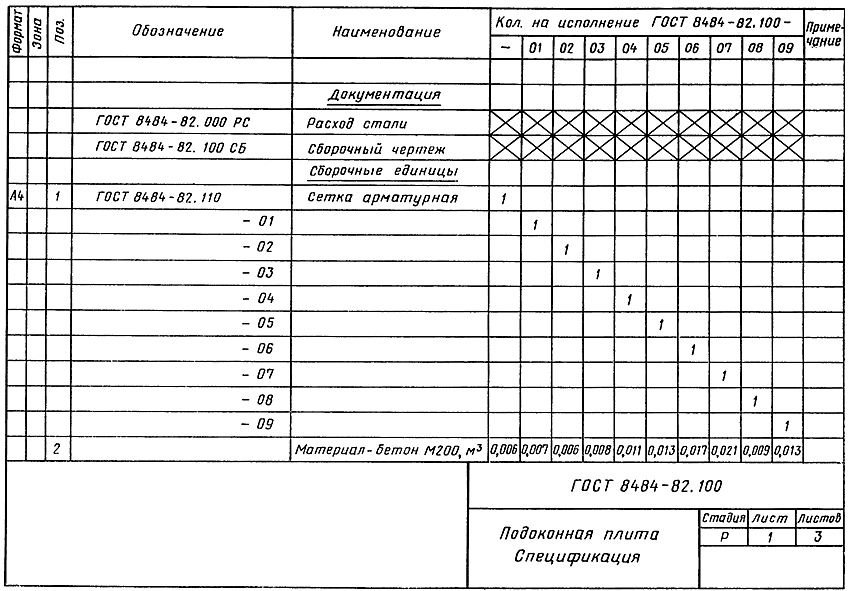

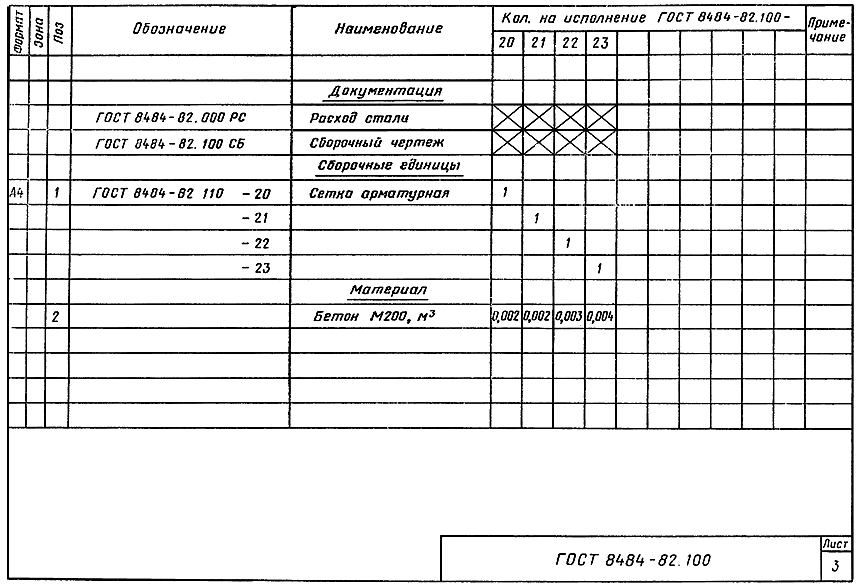

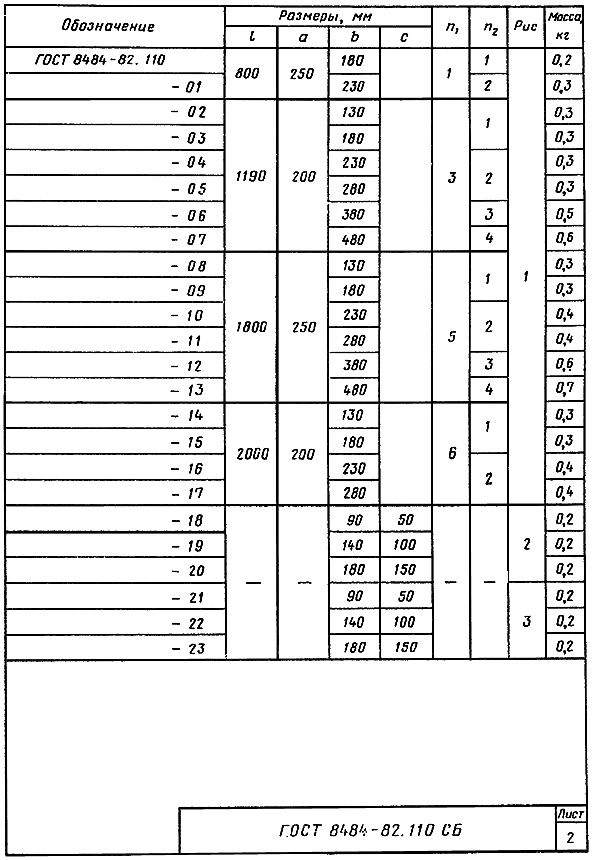

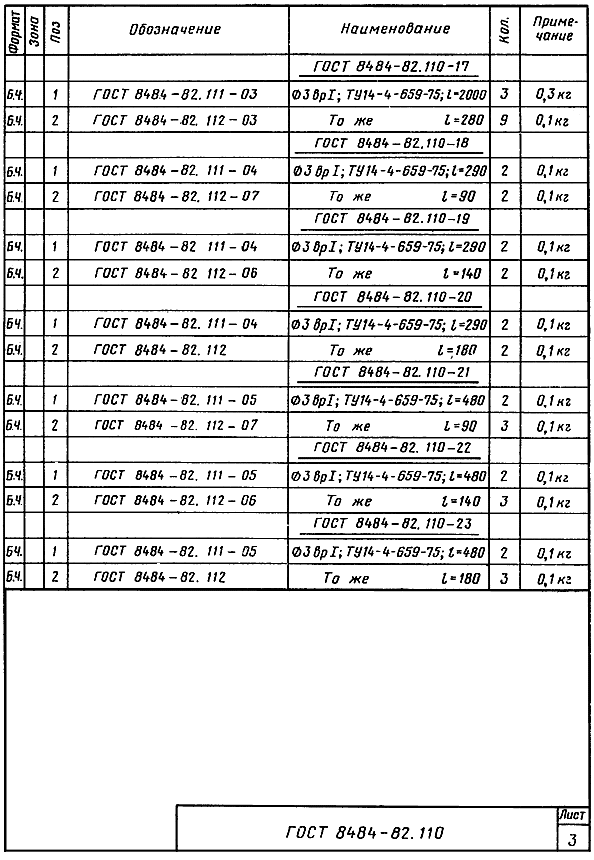

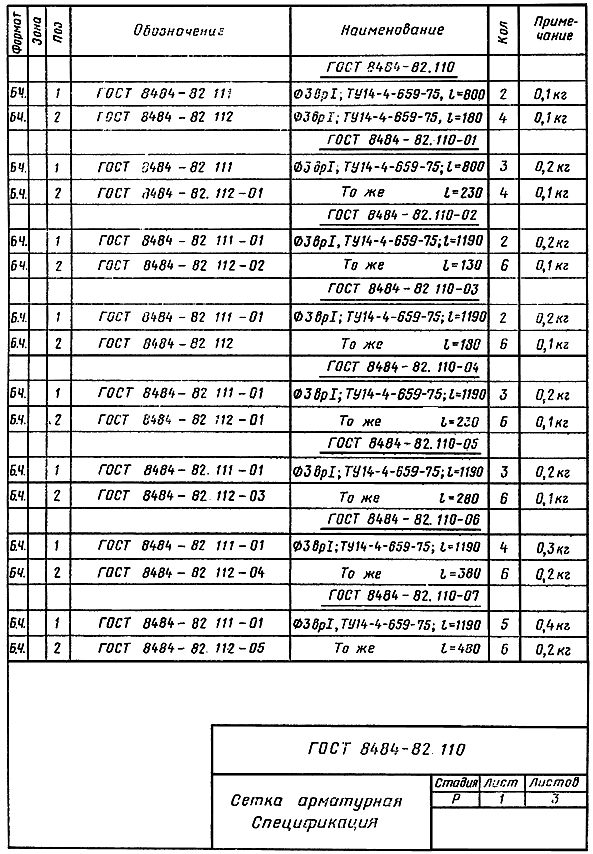

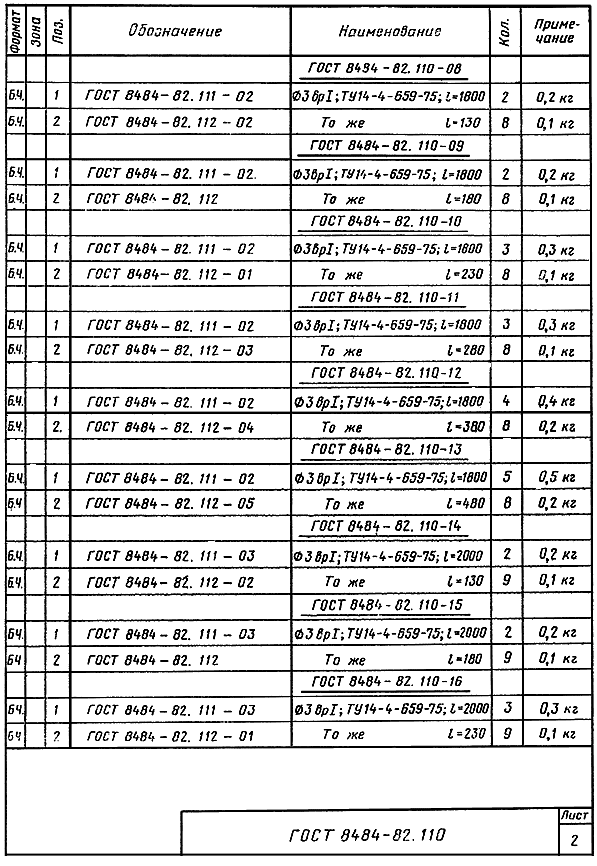

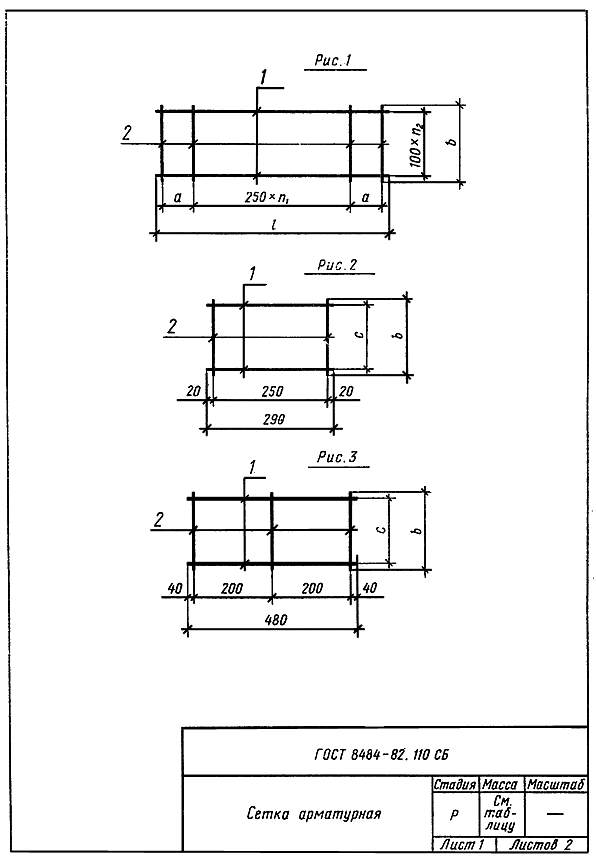

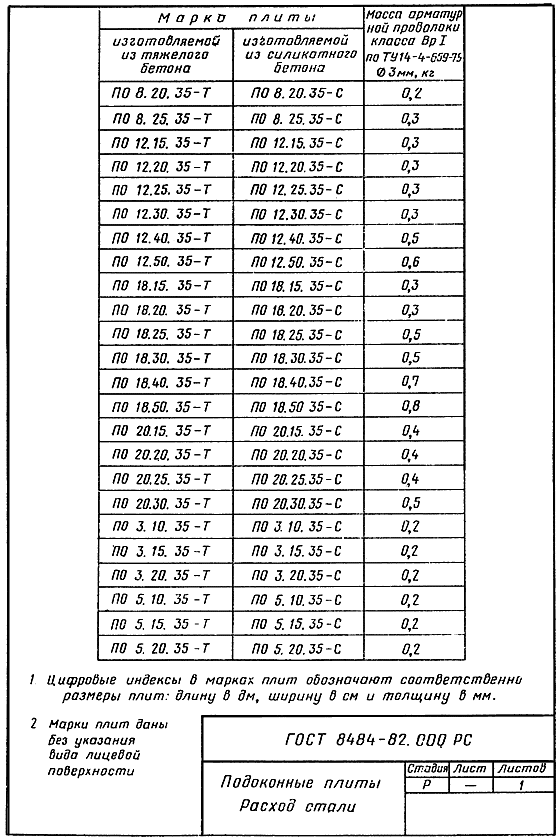

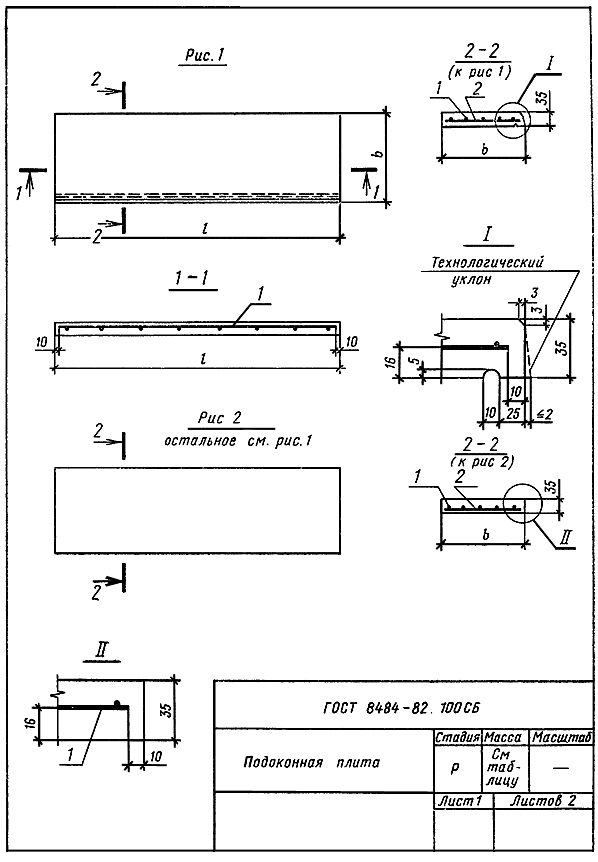

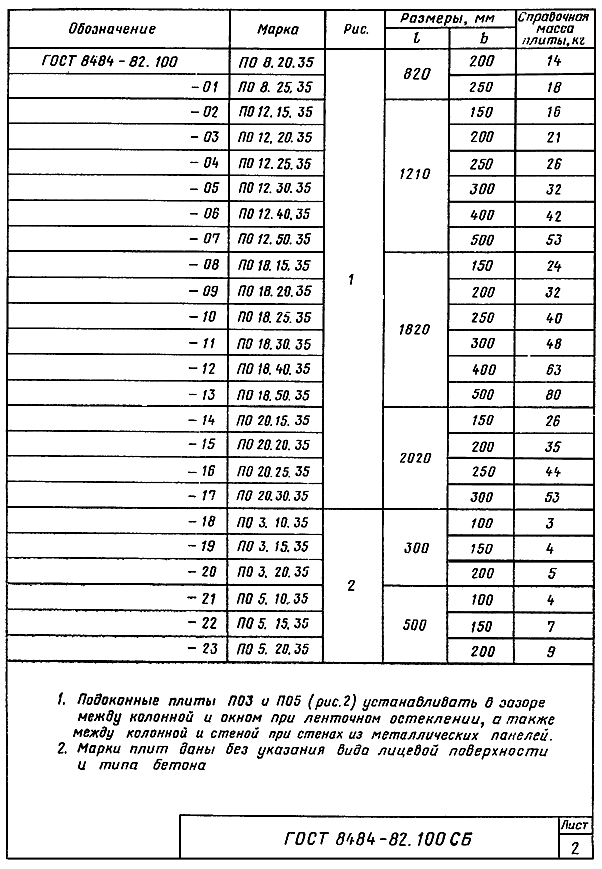

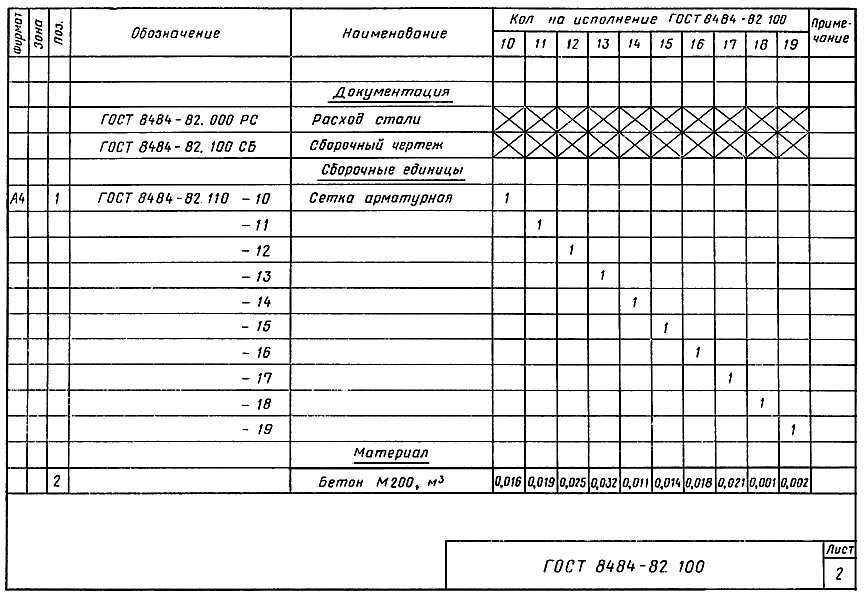

ПРИЛОЖЕНИЕ 1
Обязательное
ПРИЛОЖЕНИЕ 2
Справочное

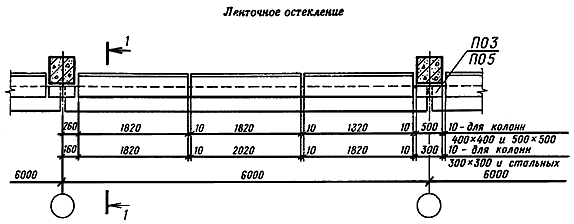

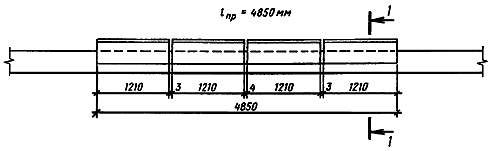

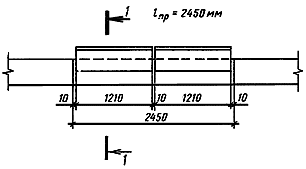

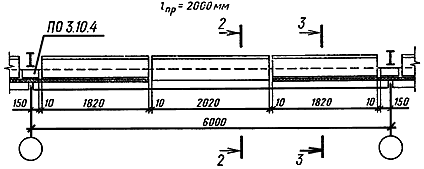

Схема установки подоконных плит в плане
а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

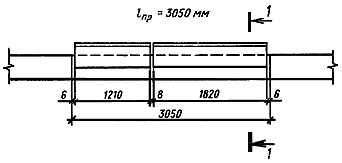

Черт. 1
Черт. 2
Черт. 3
1. Заполнение проемов условно не показано.
2. Сечение 1 — 1 см. на черт. 9.
Черт. 4
Черт. 5
1. Заполнение проемов условно не показано.
2. Сечение 1 — 1 см. на черт. 9.

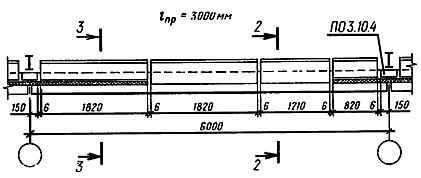

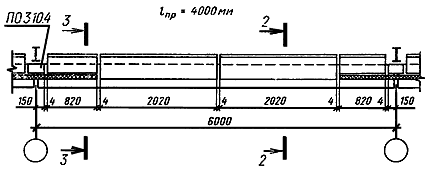

б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:
Черт. 6
Черт. 7
Черт. 8
Сечения 2 — 2 и 3 — 3 см. на черт. 10 и 11.
Рис. 1
Окна с переплетами из одинарных стальных труб |
Рис. 2
Окна с переплетами из одинарных стальных труб |
Рис. 3
Окна с переплетами из спаренных стальных труб |
Рис. 4
Окна с деревянными переплетами |
Черт. 9
1. Значения буквенных размеров см. в табл. 1.
2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.
К сечению 1 — 1
Таблица 1
Размеры, мм
Рис. | Вид остекления |
|
|
|
| Примечание |
1 | Одинарное | 200 | 250 | 110 | 140 | — |
|
| 250 | 300 | 110 | 190 |
|
2 | Двойное | 250 | 150 | 80 | 70* |
|
|
| 300 | 200 | 80 | 120 |
|
|
| 380 | 300 | 100 | 200 |
|
|
| 400 | 300 | 80 | 220 | — |
|
| 500 | 400 | 80 | 320 |
|
|
| 510 | 400 | 70 | 330 |
|
|
| 640 | 500 | 40 | 460 |
|
3 | Одинарное или двойное | 200 | 200 | 70 | 130 |
|
|
| 250 | 250 | 70 | 180 |
|
|
| 300 | 300 | 70 | 230 |
|
|
| 380 | 400 | 90 | 310 | — |
|
| 400 | 400 | 70 | 330 |
|
|
| 500 | 500 | 70 | 430 |
|
|
| 510 | 500 | 60 | 440 |
|
4 | Одинарное или двойное | 250 | 200 | 95 | 105 | Для окон с шириной брусков коробки 94 мм |
|
| 300 | 250 | 95 | 155 |
|
|
| 380 | 300 | 65 | 235 |
|
|
| 400 | 300 | 45 | 255 |
|
|
| 500 | 500 | 145 | 355 |
|
|
| 510 | 500 | 135 | 365 |
|
|
| 250 | 150 | 75 | 75* | Для окон с шириной брусков коробки 124 мм |
|
| 300 | 200 | 75 | 125 |
|
|
| 380 | 300 | 95 | 205 |
|
|
| 400 | 300 | 75 | 225 |
|
|
| 500 | 400 | 65 | 335 |
|
|
| 510 | 400 | 65 | 335 |
|
|
| 640 | 500 | 35 | 465 |
|
_______________ * В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон. |
Черт. 10
|
Черт. 11
|
К сечению
Таблица 2
мм
Толщина панелей |
|
|
|
|
46,6 | 128,6 | 200 | 60 | 140 |
|
| 250 | 110 |
|
61,6 | 143,6 | 250 | 80 | 170 |
81,6 | 163,6 | 250 | 70 | 180 |
91,6 | 173,6 | 250 | 60 | 190 |
50 | 132 | 250 | 90 | 160 |
80 | 162 | 250 | 70 | 180 |
100 | 182 | 300 | 95 | 205 |
К сечению
Таблица 3
мм
Толщина панелей |
|
|
|
46,6 | 200 | 60 | 140 |
| 250 | 110 |
|
61,6 | 200 | 80 | 120 |
91,6 | 200 | 60 | 140 |
81,6 | 200 | 70 | 130 |
50 | 200 | 90 | 110 |
80 | 200 | 70 | 130 |
100 | 200 | 95 | 105 |
