ГОСТ 5087-80
УДК 683.353.8:006.354 Группа Ж34
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РУЧКИ ДЛЯ ОКОН И ДВЕРЕЙ
Типы и основные размеры
Window and door handles.
Types and main dimensions
ОКП 49 820
Дата введения 1981-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Министерством промышленности строительных материалов СССР Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
Н.А. Косарев, А.А. Зуев (руководители темы), В.А. Бондарева, Н.Н. Попкова
ВНЕСЕН Министерством промышленности строительных материалов СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13.12.79 № 243
3. ВЗАМЕН ГОСТ 5087-72
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 538-88 | 3,7 |
ГОСТ 1145-80 | 2,6 |
ГОСТ 1146-80 | 2,6 |
ГОСТ 17474-80 | 5 |
ГОСТ 17475-80 | 5 |
5. ПЕРЕИЗДАНИЕ 1993 г.
1. Настоящий стандарт распространяется на ручки-скобы и ручки-кнопки для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
2. Типы и основные размеры ручек должны соответствовать указанным на черт. 1-3 и в табл. 2.
Условные обозначения типов, типоразмеров и наименования ручек, рекомендуемая область их применения приведены в табл. 1.
Форму ручек стандартом не устанавливают.
Таблица 1
Условное обозначение типа | Типоразмер | Рекомендуемая область применения | Номер чертежа | ||
Ручки-скобы | |||||
РС | РС 80 | Для окон и балконных дверей жилых зданий | 1 | ||
| РС 100 | Для окон и внутренних дверей зданий | 1 | ||
| РС 140 | Для входных дверей в квартиры и внутренних дверей и окон общественных зданий | 1 | ||
| РС 200 | Для входных дверей в здания | 1 | ||
| РС 250 | То же | 1 | ||
| РС 300 | « | 1 | ||
| РС 400 | « | 1 | ||
| РС 500 | « | 1 | ||
| РС 600 | « | 1 | ||
Ручки-кнопки | |||||
РК1 | — | Для внутренних дверей жилых зданий и дверей санузлов | 2 | ||
РК2 | — | Для внутренних дверей жилых зданий | 3 | ||

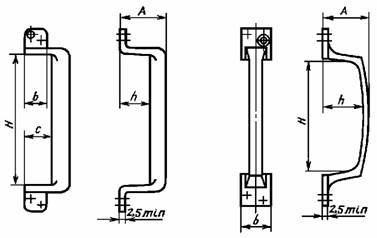

Ручка-скоба типа РС
Исполнение 1 Исполнение 2
Черт. 1
Таблица 2
Размеры в мм
Типоразмер | ±5 |
|
|
|
| Шуруп по ГОСТ 1145 или ГОСТ 1146 | |
|
|
|
| не более | Размер | Кол. | |
РС 800 | 80 | 35-48 | 25-35 | 30 | 35 | 1-4´25 или 3-4´25 | 4 |
РС 100 | 100 | 35-48 | 25-35 | 30 | 35 | 1-4´25 или 3-4´25 | 4 |
РС 140 | 140 | Не нормируется | 40-45 | 40 | 40 | 1-4´25 или 3-4´25 | 4 |
РС 200 | 200 | То же | Не менее 40 | 45 | 45 | 1-4´40 или 3-4´40 | 4 |
РС 250 | 250 | « | То же | 55 | 55 | 1-4´40 или 3-4´40 | 4-8 |
РС 300 | 300 | » | « | 80 | 55 | 1-5´40 или 3-5´40 | 6-8 |
РС 400 | 400 | « | Не менее 50 | 80 | 65 | 1-5´40 или 3-5´40 | 6-8 |
РС 500 | 500 | « | То же | 80 | 80 | 1-5´40 или 3-5´40 | 6-8 |
РС 600 | 600 | « | « | 80 | 80 | 1-5´40 или 3-5´40 | 6-8 |
Примечание. Лапки для ручек-скоб типоразмеров РС 80 и РС 100 допускается изготовлять толщиной не менее 2 мм.
Пример условного обозначения ручки-скобы типоразмера РС 80, исполнения 1:
РС 80-1 ГОСТ 5087-80
Ручка-кнопка типа РК1
Черт. 2
Условное обозначение:
РК1 ГОСТ 5087-80
Ручка-кнопка типа РК2
Черт. 3
Шурупы 1-4´25 или 3-4´25 по ГОСТ 1145 или ГОСТ 1146 (2-4 шт.).
Условное обозначение:
РК2 ГОСТ 5087-80
3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, транспортирование, хранение и гарантийный срок эксплуатации ручек должны соответствовать требованиям ГОСТ 538 и настоящего стандарта.
4. Ручки-скобы типоразмеров РС 80, РС 100 и РС 140, как правило, необходимо изготавливать исполнения 1.
5. Ручки-скобы типоразмеров РС 250 — РС 600 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с винтами по ГОСТ 17474 или ГОСТ 17475 в количестве 4-6 шт.
6. Ручки-кнопки типа РК1 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с шурупом 1-3´20 или 3-3´20 по ГОСТ 1145 или ГОСТ 1146.
7. Ручки должны иметь защитно-декоративное покрытие по ГОСТ 538.
Вид покрытия должен назначаться в зависимости от установленной группы условий эксплуатации:
Л — для ручек РС 140, РК1, РК2;
С » » РС 80, РС 100, РС 200, РС 250, РС 300, РС 400, РС 500, РС 600.
