ГОСТ 3706-93 Задвижки. Строительные размеры

ГОСТ 3706-93

УДК 621.646.5:006.354 Группа Г18

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАДВИЖКИ

Строительные длины

Gate valves. End-to-end lengths

ОКП 37 0000

Дата введения 1995-01-01

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

4 ВВЕДЕН ВЗАМЕН ГОСТ 3706-83

1. Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

2. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/см²) должны соответствовать указанным на черт. 1 и в табл. 1.

Строительные длины L фланцевых задвижек на РN 2,0; 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см²) и выше должны соответствовать указанным на черт. 2, 3, 4 и в табл. 1.

3. Строительные длины L задвижек изоморфической серии должны соответствовать указанным на черт. 1 и в табл. 2.

Черт. 1

Примечания:

1. «Изоморфические» задвижки — это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность «изобарическим» задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 °С, строительные длины которых указаны в табл. 1).

2. Размеры, указанные в табл. 2, применимы только для чугунных задвижек.

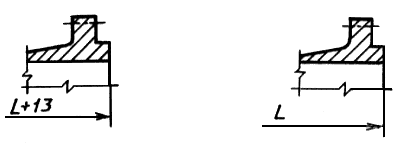

Фланец с гладкой уплотнительной поверхностью

РN 2,0 МПа (20 кгс/см²)

Серый чугун

Фланец с соединительным выступом

PN 5.0 МПа (50 кгс/см²)

Серый чугун

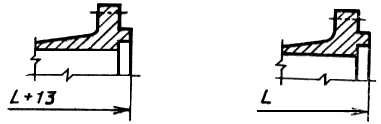

PN 2,0 и 5,0 МПа (20 и 50 кгс/см²)

Ковкий чугун и сталь

PN 6,3; 10,0 МПа (63 и 100 кгс/см²) и выше

Сталь

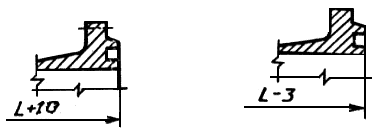

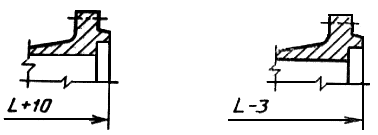

Черт. 2

PN 2,0 и 5,0 МПа (20 и 50 кгс/см²)

PN 6,3; 10,0 МПа (63, 100 кгс/см²) и выше

Фланец с выступом

Фланец с впадиной

Фланец с шипом

Фланец с паром

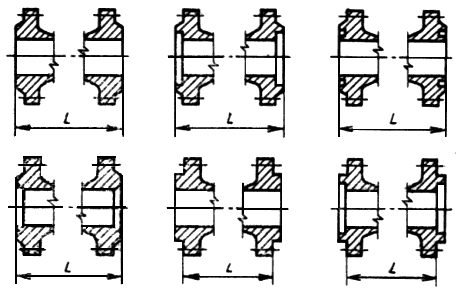

Черт. 3

Фланец под овальную кольцевую прокладку

Черт. 4

мм

DN_НОМ	Дополнительная длина для фланцевых задвижек под овальную кольцевую прокладку (X)
	PN 20	PN 50	PN 63, 100
15	11	11	-2
20	13	13	0
25	13	13	0
32	13	13	0
40	13	13	0
50	13	16	3
65	13	16	3
80	13	16	3
100	13	16	3
125	13	16	3
150	13	16	3
200	13	16	3
250	13	16	3
300	13	16	3
350	13	16	3
400	13	16	3
450	13	16	3
500	13	19	6
600	13	22	10
700	13	25	13
800	—	29	16
900	—	29	16
1000	—	29	16

Таблица 1

мм

DN_НОМ	Строительная длина L при номинальном давлении PN, МПа (кгс/см²)
	до 0,4 (до 4)	0,63 (6,3)	1 (10)	1,6 (16)		0,6-1,0-1,6 (6-10-16)					2,0 (20)			2,5 (25)				4,0 (40)			5,0 (50)						6,3-10,0 (63-100)
	*	*	*	ряд 1*	ряд 2*	ряд 1	ряд 2		ряд 3**		ряд 1	ряд 2		ряд 1*	ряд 2	ряд 3		ряд 1*		ряд 2	ряд 1		ряд 2		ряд 3		ряд 1		ряд 2		ряд 3*
________________________ * Ряды при новом проектировании не применять. ** Для задвижек с обрезиненным клином.
10	—	—	—	—	—	—		102		—	—		102	—	—		—	—	—			—		—		—		—		—		—
15	—	—	—	—	—	—		108		—	—		108	—	—		140	—	140			152		140		140		165		152		—
20	—	—	—	—	—	—		117		—	—		117	—	—		152	—	152			178		152		152		190		178		—
25	—	—	—	—	—	120		127		125	120		127	—	120		165	—	165			216		165		165		216		216		—
32	—	—	—	—	—	140		140		130	140		140	—	130		178	—	178			229		178		178		229		229		—
40	140	140	170	240	170	240		165		140	240		165	240	240		190	240	190			241		190		190		241		241		240
50	150	180	180	250	180	250		178		150	250		178	250	250		216	250	216			267		216		216		292		267		250
65	170	170	200	270	200	270		190		170	270		190	290	270		241	290	241			292		241		241		330		292		290
80	180	210	210	280	210	280		203		180	280		203	300	280		283	310	283			318		283		283		356		318		310
100	190	230	230	330	230	300		229		190	300		229	330	300		305	350	305			356		305		305		432		356		350
125	200	255	255	360	255	325		254		200	325		254	360	325		381	400	381			400		381		381		508		400		400
150	210	280	280	400	280	350		267		210	350		267	400	350		403	450	403			444		403		403		559		444		450
200	230	330	330	460	330	400		292		230	400		292	480	400		419	550	419			533		419		419		660		533		550
250	250	450	—	530	—	450		330		250	450		330	550	450		457	650	457			622		457		457		787		622		650
300	270	500	—	630	—	500		356		270	500		356	630	500		502	750	502			711		502		502		838		711		750
350	290	550	—	700	—	550		381		290	550		381	700	550		762	850	762			838		762		572		889		838		850
400	310	600	—	750	—	600		406		310	600		406	780	600		838	950	838			864		838		610		991		864		950
450	—	—	—	—	—	650		432		330	650		432	—	650		914	—	914			978		914		660		1092		978		—
500	350	700	—	880	—	700		457		350	700		457	930	700		991	1150	991			1016		991		711		1194		1016		1150
600	390	800	—	1000	—	800		508		—	800		508	—	800		1143	1350	1143			1346		1143		787		1397		1346		1350
700	—	—	—	—	—	900		610		—	900		610	—	900		1346	1550	—			1499		1346		—		1549		1499		—
800	470	1000	—	1250	—	1000		660		—	1000		660	—	1000		—	1750	—			1778		—		—		—		—		1750
900	—	—	—	—	—	1100		711		—	1100		711	—	1100		1727	—	—			2083		1727		—		—		—		—
1000	550	1200	—	1500	—	1200		813		—	1200		813	—	1200		1981	2150	—			—		1981		—		—		—		2150
1200	700	1400	—	—	—	1400		—		—	—			—	—		—	—	—			—		—		—		—		—		—
1400	900	1600	—	—	—	1900		—		—	—			—	—		—	—	—			—		—		—		—		—		—
1600	1000	1800	—	—	—	2200		—		—	—			—	—		—	—	—			—		—		—		—		—		—
2000	1500	2200	—	—	—	2900		—		—	—			—	—		—	—	—			—		—		—		—		—		—

Продолжение табл. 1

мм

DN_НОМ	Строительная длина L при номинальном давлении PN, МПа (кгс/см²)
	16 (160)			25 (250)		40 (400)
	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2	ряд 1	ряд 2
10	—	—	—	—	—	—	—
15	216	—	—	—	—	—	—
20	229	—	—	—	—	—	—
25	254	—	—	—	—	—	—
32	280	—	—	—	—	—	—
40	305	270	241	—	—	—	310
50	368	300	292	350	368	451	350
65	419	360	330	425	419	508	425
80	381	390	356	470	470	578	470
100	457	450	432	550	546	673	550
125	—	525	508	650	—	—	650
150	610	600	559	750	705	914	750
200	737	737	660	832	832	1022	832
250	838	838	787	991	991	1270	991
300	965	965	838	1130	1130	1422	1130
350	1029	1029	889	1257	1257	—	1257
400	1130	1130	991	1384	1384	—	—
450	1219	—	1092	1537	1537	—	—
500	1321	—	1194	1664	1664	—	—
600	1549	—	1397	1943	1943	—	—
700	—	—	1549	—	—	—	—
800	—	—	—	—	—	—	—
900	—	—	—	—	—	—	—
1000	—	—	—	—	—	—	—
1200	—	—	—	—	—	—	—
1400	—	—	—	—	—	—	—
1600	—	—	—	—	—	—	—
2000	—	—	—	—	—	—	—

Примечания:

1. Ряды 1, 3** для PN 0,6-1,0-1,6 МПа; ряд 1 для PN 2,0 МПа; ряд 2 для PN 2,5 МПа соответствуют стандарту DIN 3202.

2. Остальные ряды (за исключением рядов, отмеченных знаком *) соответствуют стандарту ASME/ANSI B16.10. (Распространение стандартов ASME/ANSI B16.10 и DIN 3202 осуществляет ВИФС.).

________________________

* Ряды при новом проектировании не применять.

Таблица 2

мм

DN_НОМ	Строительная длина L, мм	Максимально допустимое давление при 20°С, МПа (кгс/см²)
40	140	1,0 (10)
50	150
65	170
80	180
100	190
125	200
150	210
200	230	0,6 (6)
250	250
300	270
350	290	0,4 (4)
400	310
450	330
500	350
600	390	0,25 (2,5)
700	430
800	470	0,16 (1,6)
900	510	0,1 (1)
1000	550

4. Строительные длины L задвижек под приварку должны соответствовать указанным на черт. 5 и в табл. 3.

Черт. 5

Таблица 3

мм

DN_НОМ	Строительная длина L при номинальном давлении PN, МПа (кгс/см²)
	до 2,5 (до 25)			4,0-5,0 (40-50)		6,3-10,0 (63-100)		16 (160)			25 (250)			40 (400)
	ряд 1	ряд 2		ряд 1	ряд 2	ряд 1	ряд 2	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2*	ряд 3	ряд 1		ряд 2*	ряд 3
________________________ * Ряды при новом проектировании не применять.
10	—	102	—		—	—	—	—	—	—	—	—	—	—	—		—
15	—	108	—		140	165	—	216	—	—	216	—	—	263	—		—
20	—	117	—		152	190	—	229	—	—	229	—	—	273	—		—
25	—	127	—		165	216	—	254	—	—	254	—	—	308	—		—
32	—	140	—		178	229	—	280	—	—	280	—	—	349	—		—
40	—	165	—		190	241	—	305	—	—	305	—	—	384	—		—
50	250	216	250		216	292	250	368	300	216	368	350	216	451	350		279
65	270	241	290		241	330	290	419	360	254	419	425	254	508	425		330
80	280	283	310		283	356	310	381	390	305	470	470	305	578	470		368
100	300	305	350		305	432	350	457	450	356	546	550	406	673	550		457
125	325	381	400		381	508	400	—	525	—	—	650	—	—	650		—
150	350	403	450		403	559	450	610	600	508	705	750	559	914	750		610
200	400	419	550		419	660	550	737	750	660	832	950	711	1022	950		762
250	450	457	650		457	787	650	838	900	787	991	1150	864	1270	1150		914
300	500	502	750		502	838	750	965	1050	914	1130	1350	991	1422	1350		1041
350	550	572	850		762	889	850	1029	1200	991	1257	1500	1067	—	—		1118
400	600	610	950		838	991	950	1130	1350	1092	1384	1750	1194	—	—		1245
450	—	660	—		914	1092	—	1219	—	1181	1537	—	1346	—	—		1397
500	700	711	1050		991	1194	1150	1321	—	1283	1664	—	1473	—	—		1525
600	800	813	1350		1143	1397	1350	1549	—	1511	1943	—	1626	—	—		1829
700	—	914	—		1346	1549	—	—	—	—	—	—	—	—	—		—
800	1000	965	—		—	—	—	—	—	—	—	—	—	—	—		—
900	—	1026	—		1727	—	—	—	—	—	—	—	—	—	—		—
1000	1200	1067	—		1981	—	—	—	—	—	—	—	—	—	—		—
Примечание. Ряд 2 для PN до 2,5 МПа; 4,0-5,0 МПа, ряд 1 для PN 6,3-10,0 МПа; ряды 1, 3 для PN 16,0-25,0-40,0 МПа соответствуют стандарту ASME/ANSI B16.10. Распространение стандарта ASME/ANSI B16.10 осуществляет ВИФС.

5. Предельные отклонения размеров строительных длин должны соответствовать указанным в табл. 4.

Таблица 4

мм

Строительная длина	Предельные отклонения
	для фланцевых задвижек	для задвижек под приварку
До 250	±2	±4
Св. 250 до 500	±3	±5
» 500 » 800	±4	±6
» 800 « 1000	±5	±8
» 1000 » 1600	±6	±10
» 1600 « 2250	±8	±12
» 2250	±10	±14
