ГОСТ 25588-83
(СТ СЭВ 3550-82)
УДК 621.869.88-777:006.354 Группа Д89
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Контейнеры крупнотоннажные
Маркировка
Large containers.
Marking
ОКП 31 7713
Срок действия с 01.01.84
до 01.01.89*
_____________________________________
* — Срок действия данного ГОСТа продлен.
РАЗРАБОТАН Министерством путей сообщения
ИСПОЛНИТЕЛИ
Л.А. Коган (руководитель темы); Н.А. Воробьев; Ю.Т. Козлов; Н.А. Назарова; В.Д. Черников; А.Д. Малов
ВНЕСЕН Министерством путей сообщения
Зам. министра С.А. Пашинин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 12 января 1983 г. № 98
ВНЕСЕНО Изменение № 1, утвержденное постановлением Государственного комитета СССР по стандартам от 24.03.87 № 878, введенное в действие с 01.07.87 и опубликованное в ИУС № 6 1987 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на крупнотоннажные контейнеры (далее — контейнеры) и устанавливает маркировку контейнеров серии 1, используемых в международном и во внутреннем сообщениях.
Стандарт полностью соответствует международному стандарту ИСО 6346 и СТ СЭВ 3550-82.
(Измененная редакция, Изм. № 1).
2. Содержание маркировки
2.1. Маркировка должна состоять из основной и дополнительной.
2.2. Основная маркировка контейнеров должна состоять из следующих кодовых обозначений, соответствующих требованиям ГОСТ 25290-82:
кода владельца контейнера;
серийного номера;
контрольного числа;
кода страны;
кода размеров;
кода типа контейнера.
В основную маркировку входит также обозначение максимальной массы контейнера брутто, массы тары.
(Измененная редакция, Изм. № 1).
2.3. Дополнительная маркировка должна включать эксплуатационные и дополнительные знаки, надписи.
2.4. Эксплуатационные знаки должны включать:
знак, обозначающий контейнер с открываемой крышей;
знак, предупреждающий об опасности поражения электрическим током от электросети у контейнеров, оснащенных лестницами;
знак, обозначающий контейнер высотой более 2591 мм;
табличку о допущении контейнера к эксплуатации по условиям безопасности;
табличку о допущении перевозки грузов под таможенными печатями и пломбами.
(Измененная редакция, Изм. № 1).
2.5. Дополнительные знаки и надписи должны включать срок очередного освидетельствования контейнера.
На наружную поверхность контейнера допускается наносить другие дополнительные знаки и надписи.
3. Выполнение маркировки
3.1. Знаки, буквы, цифры и надписи должны быть выполнены несмываемыми красками или самонаклеивающимися знаками (деколами), цвет которых должен соответствовать указанным на черт. 1 — 3.
Цвет знаков, букв, цифр и надписей должен контрастировать с цветом контейнера.
3.2. Требования к материалам для изготовления табличек (п. 2.4), их размерам, креплению и правилам заполнения, а также размеры букв и цифр на табличках — по Правилам Регистра СССР.
Надписи на табличках предприятие-изготовитель должно выполнять на английском языке.
3.3. Маркировка, состоящая из кода владельца, серийного номера, контрольного числа, кода страны, кода размера и кода типа контейнера, должна быть предпочтительно расположена горизонтально в две строки. В первой строке должны быть указаны код владельца, серийный номер, контрольное число, а во второй строке — код страны, код размера и код типа контейнера.
Если конструктивные особенности контейнера не позволяют выполнить маркировку горизонтально, то она может быть выполнена вертикально в два столбца. В первом столбце должны быть указаны: код владельца, серийный номер и контрольное число, а во втором столбце — код страны, код размера и код типа контейнера.
Кодовое обозначение владельца должно быть отделено от серийного номера расстоянием не менее одного знака. Рекомендуется оставлять пространство в один знак между третьей и четвертой цифрами серийного номера. Контрольное число должно быть отделено от серийного номера промежутком в один знак и заключено в рамку.

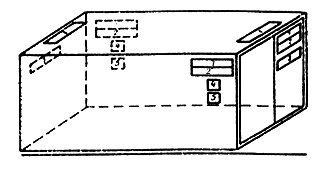

Маркировочный код в полном объеме следует наносить на наружных боковых и одной из торцовых поверхностей. На другой торцовой поверхности, крыше и внутри контейнера, а также, при необходимости, на отдельных элементах конструкции контейнеров специального назначения, код наносят в неполном объеме: код владельца, серийный номер и контрольное число.
Примечание. На крышу наносят две одинаковые строки кода, содержащие код владельца, серийный номер и контрольное число, вдоль каждой торцовой стенки, причем одна строка должна быть повернута по отношению к другой на 180°.
Примеры выполнения маркировки:
а) в две строки
SZDU
| 123
| 457
| ||
SU
| 20
| 00
|
| 5
|
б) в два столбца
S
| S
|
Z
| U
|
D
|
|
U
| 2
|
| 0
|
1
|
|
2
| 0
|
3
| 0
|
4
|
|
5
|
|
7
|
|
|
|
| 5 |
При нанесении маркировки, состоящей из кода владельца, серийного номера и контрольного числа, на крыше, торцовой стенке и внутри контейнера, ее рекомендуется располагать в одну строку. Если конструктивные особенности контейнера не позволяют выполнить маркировку горизонтально, то она может быть выполнена вертикально в один столбец.
Примеры выполнения маркировки:
5 SZDU 123 457 Б) в один столбец S Z D U 1 2 3 4 5 7 5 Если конструктивные особенности отдельных типов контейнеров специального назначения не позволяют расположить маркировку горизонтально или вертикально, как указано выше, то допускается наносить ее в соответствии с приведенными ниже примерами: а) в три столбца S 1 S Z 2 U D 3 U 4 2 5 0 7 0 5 0 б) группами знаков по горизонтали S Z D U 1 2 3 4 5 7 5 S U 2 0 0 0 в) в два столбца (при нанесении на отдельных элементах контейнера) S 1 Z 2 D 3 U 4 5 7 5 г) группами знаков по горизонтали (при нанесении на отдельных элементах контейнера) S Z D U 1 2 3 4 5 7 5 Высота букв и цифр — не менее 100 мм, остальные размеры — по Правилам Регистра СССР (Измененная редакция, Изм. № 1). 3.4. Обозначения максимальной массы брутто и массы тары должны быть выполнены следующим образом: MAX GROSS + kg + lb TARE + kg + lb Надписи на английском языке «MAX GROSS» и «TARE» допускается дополнять переводом на русский язык. «Максимльная масса брутто», + кг «Собственная масса», + кг Высота букв и цифр -не менее 50 мм, остальные размеры -по Правилам Регистра СССР. (Измененная редакция, Изм. № 1). 3.5. Знак, обозначающий контейнеры с открываемой крышей, должен быть выполнен в соответствии с черт. 1. Черт. 1 3.6. Знак, предупреждающий об опасности поражения электрическим током от электросети, должен быть выполнен в соответствии с черт. 2. Высота знака должна быть не менее 175 мм, сторона равностороннего треугольника — не менее 230 мм. Черт. 2 (Измененная редакция, Изм. № 1). 3.7. Знак, обозначающий контейнеры высотой более 2591 мм, должен быть выполнен в соответствии с черт. 3. Черт. 3 Размеры рамки должны быть 115 х 155 мм. Цифры по высоте должны быть максимально большими и четкими. Верхнее число (см. черт. 3) должно обозначать высоту контейнера в метрах с точностью до одного знака после запятой. Нижнее число должно обозначать высоту контейнера в футах с точностью до 1/4 фута. Верхнее и нижнее значение высоты контейнера (в метрах и футах) следует округлять в большую сторону. (Измененная редакция, Изм. № 1). 4. Место нанесения маркировки 4.1. Место нанесения основной и дополнительной маркировки должно соответствовать схеме, приведенной на черт. 4. 1 — код владельца, серийный номер контейнера, контрольное число; 2 — код страны, код размеров и типа контейнера; 3 — максимальная масса брутто, масса тары; 4,5 — резерв Черт. 4 Основная маркировка 1-3 должна быть нанесена вверху с правой стороны на дверях торцевой стенки контейнера. На контейнерах без двери маркировка должна быть нанесена вверху с правой стороны на одной из торцевых стенок. На контейнерах с крышей жесткой конструкции маркировка 1 должна быть нанесена на крыше вблизи торцовых стенок. На контейнерах закрытого типа маркировку следует наносить внутри в верхнем углу боковой стенки, непосредственно примыкающей к двери. Маркировку наносят полностью, если она содержит код владельца, серийный номер контейнера, контрольное число. (Измененная редакция, Изм. № 1). 4.2. У знаков дополнительной маркировки должно быть следующее расположение на контейнере: знак, обозначающий контейнер с открываемой крышей, должен быть нанесен на боковые стенки вверху с правой стороны под другой маркировкой; знак, предупреждающий об опасности поражения электрическим током от электросети, должен быть нанесен вблизи каждой лестницы; знак, обозначающий контейнер высотой более 2591 мм, следует наносить в двух местах: в нижнем правом углу каждой боковой стенки на расстоянии примерно 0,6 м от нижней поверхности контейнера и на таком же расстоянии от торцовой стенки или под маркировочным кодом контейнера. Табличка о допущении контейнера к эксплуатации по условиям безопасности и табличка о допущении перевозки грузов с таможенными печатями и пломбами должны быть размещены в нижней части торцевой двери или на нижней поперечной балке; срок очередного освидетельствования контейнера следует наносить в правом нижнем углу боковой стенки, а при наличии знака, обозначающего контейнер высотой более 2591 мм, — под ним. Другие дополнительные знаки и надписи, кроме знака, обозначающего контейнер высотой более 2591 мм, допускается наносить за рамками мест, указанных в пп. 4.1 и 4.2. (Измененная редакция, Изм. № 1). «ГОСТ 25588-83 (СТ СЭВ 3550-82) (с изм. 1 1987) Контейнеры крупнотоннажные. Маркировка» предоставляется для ознакомления. Вы можете бесплатно скачать его только для личного пользования.
