ГОСТ 22687.3-85
УДК 621.315.668.3:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ
ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
Конструкция закладных изделий и подпятников
Centrifugal reinforced concrete posts for high-voltage
transmission lines. Structure of fitting products
ОКП 58 6311
Дата введения 1986-01-01
РАЗРАБОТАН
Министерством энергетики и электрификации СССР
Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
ИСПОЛНИТЕЛИ
А.И. Курносов, канд. техн. наук (руководитель темы); В.М. Пинчук; Б.М. Гальперин; В.Е. Иванова; Л.Э. Левин; Н.В. Плохих; Г.И. Бердичевский, д-р техн. наук; Л.Н. Зикеев, канд. техн. наук; В.М. Скубко
ВНЕСЕН Министерством энергетики и электрификации СССР
Зам. министра Ф.В. Сапожников
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180
1. Настоящий стандарт распространяется на закладные изделия и подпятники для железобетонных центрифугированных конических и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85, предназначенных для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных закладных изделий и подпятников.
2. Форма и размеры закладных изделий должны соответствовать указанным на черт. 1.
Спецификация элементов на закладное изделие приведена в табл. 1.
Соединение элементов закладных изделий выполняют ручной дуговой сваркой швами.
3. Форма и размеры закладных изделий для фланцевых соединений стоек должны соответствовать указанным на черт. 2.
Спецификация элементов на эти закладные изделия приведена в табл. 2.
4. Форма и размеры подпятников, показатели их материалоемкости должны соответствовать указанным на черт. 3-4 и приведенным в табл. 3.
5. Подпятники следует изготовлять из тяжелого бетона средней плотности более 2200 до 2500 кг/м3 включительно.
6. Армирование подпятников должно соответствовать приведенному на черт. 5.
Спецификация арматурных элементов на подпятник приведена в табл. 4.
7. Крестообразные соединения стержней — по ГОСТ 14098-85.
Тавровое соединение анкерных стержней с фасонкой — по ГОСТ 14098-85.
Режимы сварки следует принимать согласно СН 393-78.
8. Технические требования к закладным изделиям и подпятникам — по ГОСТ 22687.0-85.
9. Оценка качества и методы контроля закладных изделий — по ГОСТ 10922-75.

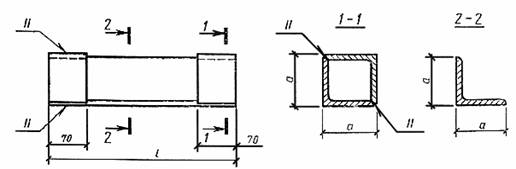

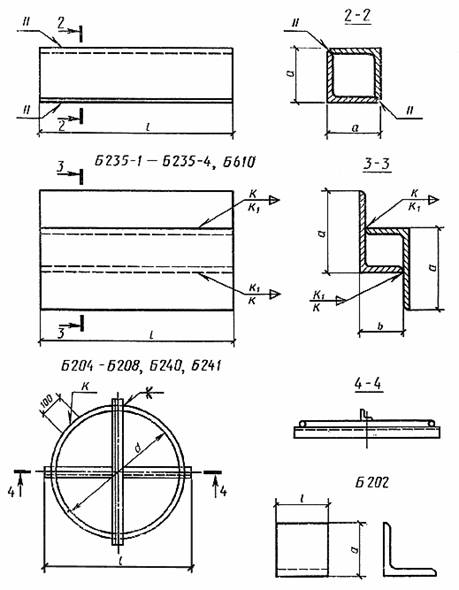

Закладные изделия
Исполнение 1
Б203, Б209-Б218, Б220-Б238, Б243, Б244, Б607-Б609, Б692, Б693
Исполнение 2
(только для стоек СК26.2-1, СК22.2-1, СК26.3-1, СЦ20.2-1, СЦ20.2-2)
Б221-Б230, Б233, Б236-Б239, Б244, Б609, Б692, Б603
Черт. 1
Таблица 1
Марка закладного изделия | Сечение | , мм | , мм | Масса, кг |
1 | 2 | 3 | 4 | 5 |
Б202 | Уголок 50´5 | 50 | 50 | 0,2 |
Б204 | Уголок 36´4 | 365 | — | 2,4 |
| Æ12AI | 1070 |
|
|
Б205 | Уголок 36´4 | 500 | — | 3,3 |
| Æ12AI | 1490 |
|
|
Б206 | Уголок 36´4 | 450 | — | 3,0 |
| Æ12AI | 1330 |
|
|
Б207 | Уголок 36´4 | 515 | — | 4,0 |
| Æ12AI | 1740 |
|
|
Б208 | Уголок 36´4 | 520 | — | 3,6 |
| Æ12AI | 1635 |
|
|
Б209 |
| 320 |
| 1,4 |
Б210 |
| 330 |
| 1,4 |
Б211 |
| 340 |
| 1,5 |
Б212 |
| 350 |
| 1,5 |
Б213 | Уголок 36´4 | 360 | 40 | 1,6 |
Б214 |
| 370 |
| 1,6 |
Б215 |
| 380 |
| 1,7 |
Б216 |
| 390 |
| 1,7 |
Б217 |
| 400 |
| 1,8 |
Б218 |
| 415 |
| 1,8 |
Б220 |
| 425 |
| 1,9 |
Б221 |
| 435 |
| 1,9 |
Б222 |
| 445 |
| 2,0 |
Б223 | Уголок 36´4 | 450 | 40 | 2,0 |
Б224 |
| 460 |
| 2,1 |
Б225 |
| 470 |
| 2,1 |
Б226 |
| 480 |
| 2,2 |
Б227 |
| 400 |
| 3,1 |
Б228 |
| 405 |
| 3,2 |
Б229 |
| 425 |
| 3,3 |
Б230 | Уголок 50´5 | 445 | 55 | 3,4 |
Б231 |
| 460 |
| 3,5 |
Б232 |
| 470 |
| 3,6 |
Б233 |
| 575 |
| 4,4 |
Б234 |
| 555 |
| 4,2 |
Б235 |
| 555 |
| 19,8 |
Б235-1 |
| 465 |
| 16,6 |
Б235-2 | Уголок 160´10 | 480 | 160/70 | 17,1 |
Б235-3 |
| 500 |
| 17,8 |
Б235-4 |
| 520 |
| 18,6 |
Б236 | Уголок 36´4 | 495 | 40 | 2,2 |
Б237 |
| 505 |
| 2,2 |
Б238 | Уголок 50´5 | 510 | 55 | 4,0 |
Б239 |
| 415 |
| 3,2 |
Б240 | Уголок 36´4 | 450 | — | 3,3 |
| Æ12AI | 1390 |
|
|
Б241 | Уголок 36´4 | 570 | — | 4,0 |
| Æ12AI | 1780 |
|
|
Б243 |
| 480 |
| 3,7 |
Б244 |
| 430 |
| 3,2 |
Б607 | Уголок 50´5 | 625 | 55 | 4,8 |
Б608 |
| 610 |
| 4,6 |
Б609 |
| 590 |
| 4,4 |
Б610 | Уголок 160´10 | 580 | 160/70 | 20,8 |
Б691 | Уголок 50´5 | 760 | — | 7,8 |
| Æ12AI | 2350 |
|
|
Б692 | Уголок 63´5 | 785 | 68 | 7,6 |
Б693 | Уголок 50´5 | 785 | 55 | 6,0 |
Примечание. Разрешается применять закладные изделия других конструкций, которые удовлетворяют всей совокупности предъявляемых к ним требований.

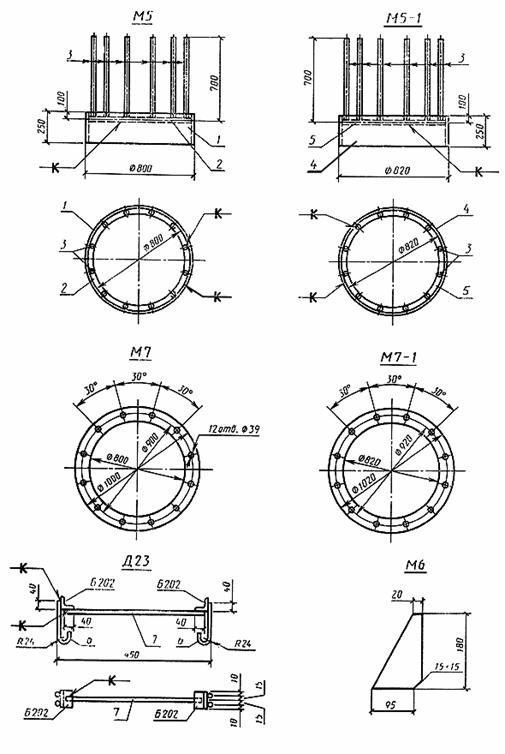

Закладные изделия
Черт.2
Таблица 2
Марка | Номер | Эскиз | Сечение | Длина, | Количество | Масса, кг | ||
| позиции |
|
| мм | позиций | одной детали | всех деталей | марки |
М5 | 1 |
| — 250´10 | 2480 | 1 | 48,7 | 49 |
|
| 2 |
| Æ14AIII | 2405 | 1 | 2,9 | 3 | 63 |
| 3 |
| Æ14AV | 700 | 12 | 0,8 | 10 |
|
|
| Наплавленный металл |
|
| 1 |
| ||
М5-1 | 4 |
| Труба | 250 | 1 | 50 | 50 |
64 |
| 3 |
| Æ14AV | 700 | 12 | 0,8 | 10 |
|
| 5 |
| Æ14AIII | 2468 | 1 | 3,0 | 3 |
|
|
| Наплавленный металл |
|
| 1 |
| ||
М6 |
|
| — 95´10 | 180 | 1 | 0,8 | 1 | 1 |
М7 |
|
| — 98´25 | 1000 | 1 | 52,8 | 53 | 53 |
М7-1 |
|
| — 100´25 | 1020 | 1 | 56,7 | 57 | 57 |
|
|
|
|
|
|
|
|
|
Д23 (ПК-1) | 6 | Æ8AIII | 250 | 4 | 0,1 | 0,4 | 1 | |
| 7 |
| Æ8AIII | 430 | 1 | 0,2 | 0,2 |
|
Подпятники марок П1, П2 и П3
Черт.3
Подпятники марок ПК-1, П1-3, П4-1
Черт. 4
Таблица 3
Марка | Геометрические размеры, мм | Расход материалов | Применяемость в стойках | ||||||||
подпятника |
|
|
|
| Бетон | Арматура | Закладные | Общий |
| ||
|
|
|
|
| Класс | Объем, м3 | Диаметр, мм | Масса, кг | изделия, кг | расход, кг |
|
П1 | 560 | — | 50 | — |
| 0,012 | Æ8АI/Æ8АI | 2,0/0,3 |
| 3,3 | СЦ22.1-1 |
|
|
|
|
|
|
|
|
|
|
| СК26.1-1 СК26.1-3; |
П2 | 650 | — | 50 | — |
| 0,017 | Æ8АI/Æ8АI | 3,0/0,3 | 1 | 4,3 | СК26.1-5; СК26.1-6; СК26.2-1; |
|
|
|
|
|
|
|
|
|
|
| СК22.1-1 СК22.1-3; |
|
|
|
|
| B25 |
|
|
|
|
| СК22.2-1; СК22.3-1 |
П3 | 800 | — | 60 | — |
| 0,03 | Æ8АI/Æ8АI | 5,0/0,3 |
| 6,3 | СЦ20.1-1; СЦ20.2-1; СЦ20.2-2 |
ПК-1 | 650 | 440 | 200 | 150 |
| 0,06 | Æ8АIII/Æ8АI | 4,0/0,3 | 3 | 7,3 | СК26.1-4 |
П1-3 | 600 | 420 | 180 | 80 |
| 0,038 | Æ8АI/Æ12АI | 4,0/1,0 | — | 5,0 | СЦ26.1-1; СЦ26.3-1; СЦ26.3-2 |
П4-1 | 800 | — | 100 | — |
| 0,05 | Æ8АI/Æ8АI | 5,3/0,2 | 1 | 6,5 | СЦ20.3-1н |
Примечание. В числителе приведены данные для подпятников, в знаменателе — для монтажных петель. Марка стали — ВСт3пс.

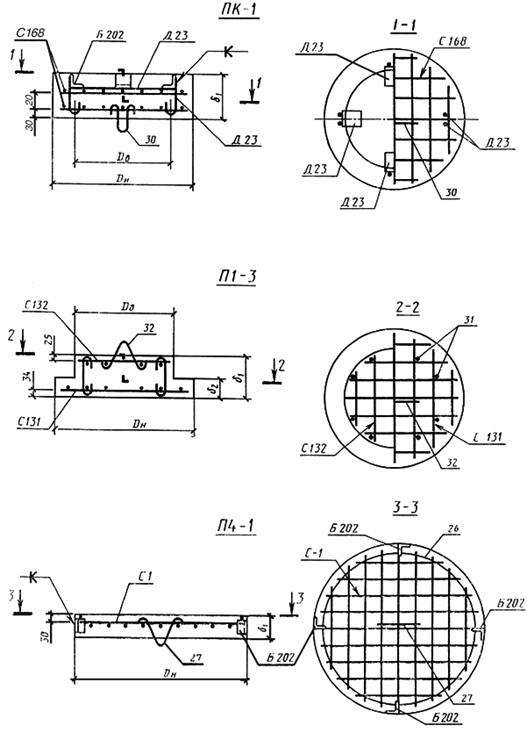

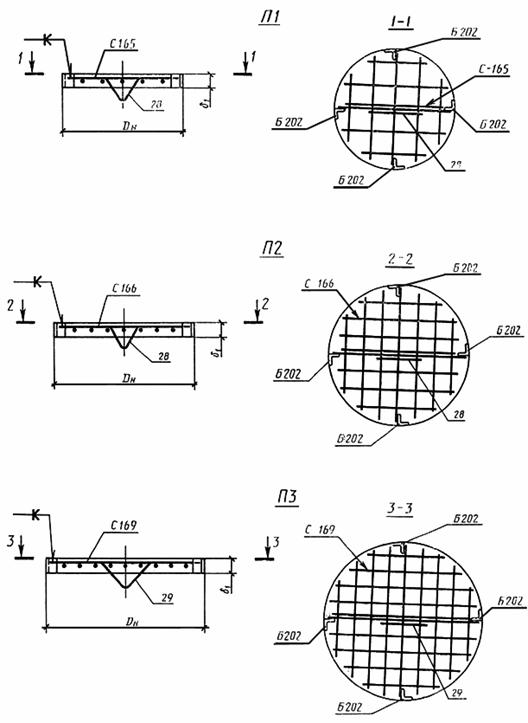

Армирование подпятников
П1
| П2
|
П3
| ПК-1
|
П1-3
| П4-1
|
Черт. 5 |
Таблица 4
Обозначение подпятника | Арматурный элемент | Номер позиции | Диаметр, мм | Длина, мм | Количество позиций | Общая длина, м |
|
| 1 | Æ8AI | 500 | 2 | 1,0 |
| С165 | 2 | Æ8AI | 460 | 4 | 1,8 |
|
| 3 | Æ8AI | 310 | 4 | 1,2 |
П1 |
|
28 |
Æ8AI |
800 |
1 |
0,8 |
|
| 4 | Æ8AI | 600 | 2 | 1,2 |
| С166 | 5 | Æ8AI | 580 | 4 | 2,3 |
|
| 6 | Æ8AI | 520 | 4 | 2,1 |
|
| 7 | Æ8AI | 380 | 4 | 1,5 |
П2 |
|
28 |
Æ8AI |
800 |
1 |
0,8 |
|
| 8 | Æ8AI | 750 | 2 | 1,5 |
|
| 9 | Æ8AI | 730 | 4 | 2,9 |
| С169 | 10 | Æ8AI | 670 | 4 | 2,7 |
|
| 11 | Æ8AI | 570 | 4 | 2,3 |
|
| 12 | Æ8AI | 380 | 4 | 1,5 |
П3 |
|
29 |
Æ8AI |
800 |
1 |
0,8 |
|
| 13 | Æ8AIII | 600 | 12 | 7,2 |
| С168(2 шт.) | 14 | Æ8AIII | 410 | 8 | 3,3 |
|
| 15 | Æ8AIII | 220 | 8 | 1,8 |
ПК-1 |
|
30 |
Æ8AIII |
770 |
1 |
0,8 |
|
| 16 | Æ8AI | 560 | 4 | 2,2 |
| С131 | 17 | Æ8AI | 440 | 4 | 1,8 |
|
| 19 | Æ8AI | 320 | 4 | 1,3 |
| С132 | 18 | Æ8AI | 370 | 4 | 1,5 |
|
| 20 | Æ8AI | 220 | 4 | 0,9 |
П1-3 |
|
31 |
Æ8AI |
220 |
8 |
1,8 |
|
|
32 |
Æ8AI |
350 |
1 |
0,4 |
| С1 | 21 | Æ8AI | 750 | 2 | 1,5 |
|
| 22 | Æ8AI | 730 | 4 | 2,9 |
|
| 23 | Æ8AI | 670 | 4 | 2,7 |
|
| 24 | Æ8AI | 570 | 4 | 2,3 |
|
| 25 | Æ8AI | 380 | 4 | 1,5 |
П4-1 |
|
26 |
Æ8AI |
2450 |
1 |
2,5 |
|
|
27 |
Æ8AI |
390 |
1 |
0,4 |
