ГОСТ
21924.2-84
УДК
625.874.07-413:006.354
Группа Ж33
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ПЛИТЫ
ЖЕЛЕЗОБЕТОННЫЕ C НЕНАПРЯГАЕМОЙ АРМАТУРОЙ
ДЛЯ
ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ
Конструкция
и размеры
Reinforced
concrete slabs of unstressed
fittings
for рavements of city roads.
Structure
and dimensions
ОKП
58 4621
Дата
введения 1985-01-01
УТВЕРЖДЕН
И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам
строительства от 30 сентября 1983 г. № 210
ПЕРЕИЗДАНИЕ.
Декабрь 1985 г.
ВНЕСЕНО
Изменение N 1, утвержденное постановлением Госстроя СССР от 28.12.87 № 303,
введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.
1.
Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой
арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства
покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30
и H-10, и устанавливает конструкцию этих плит.
Плиты
применяют для дорог в районах с расчетной температурой наружного воздуха
(средней наиболее холодной пятидневки района строительства по СHиП 2.01.01-82)
до минус 40°С включ.
При
применении плит в климатическом районе IVА должны учитываться дополнительные
требования СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в
этих условиях.
Допускается
применение данных плит для дорог в районах с расчетной температурой наружного
воздуха ниже минус 40°С при соблюдении требований, предъявляемых СHиП
2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.
(Измененная редакция, Изм. N 1).
2.
Форма и основные параметры плит — по ГОСТ 21924.0-84.
3.
Технические показатели плит приведены в табл. 1.
4.
Плиты должны удовлетворять всем требованиям ГОСТ 21924.0-84 и настоящего
стандарта.
5.
Армирование плит должно соответствовать приведенному на черт.1-7.
Армирование
плит термомеханически упрочненной арматурной сталью класса Ат-IIIC по ГОСТ
10884-81 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781-82.
Примечание.
Допускается применение для фиксации арматурных сеток вместо элементов К1-К10 и
Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту
обеспечивают фиксацию арматуры согласно требованиям данного стандарта при
исключении выхода металла на лицевую поверхность плиты в пределах защитного
слоя бетона.
(Измененная редакция, Изм. N 1).
6.
Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2,
выборка арматурной стали для их изготовления на одну плиту — в табл. 3.
7.
Форма и размеры арматурных и монтажно-стыковых элементов — по ГОСТ 21924.3-84.
8.
Значения контрольной нагрузки (без учета собственного веса плиты) для испытания
плит по прочности и трещиностойкости приведены в табл. 4.
9.
Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не
должна превышать 0,2 мм.
Таблица
1
|
|
|
| Расход | ||
Марка |
Класс |
Марка |
Площадь постели, |
Бетон |
Сталь, | |
| сжатие | растяжение | м | м | на | на постели |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1П35.28-30 | В30 |
|
|
| 113,92 | 11,87 |
2П35.28-30 | В22,5 |
| 9,6 | 1,63 |
|
|
1П35.28-10 | В30 |
|
|
| 79,36 | 8,27 |
2П35.28-10 | В22,5 |
|
|
|
|
|
1П30.18-30 | В30 |
|
|
| 66,26 | 12,74 |
2П30.18-30 | В22,5 |
| 5,2 | 0,88 | 46,48 | 8,94 |
1П30.18-10 | В30 |
|
|
|
|
|
2П30.18-10 | В22,5 |
|
|
| 37,24 | 7,16 |
1П18.18-30 | В30 |
|
|
| 46,94 | 15,65 |
2П18.18-30 | В22,5 |
| 3,0 | 0,48 | 33,80 | 11,27 |
1П18.18-10 | В30 |
|
|
|
|
|
2П18.18-10 | В22,5 |
|
|
| 23,02 | 7,67 |
1П18.15-30 | В30 |
|
|
| 35,12 | 13,51 |
2П18.15-30 | В22,5 |
| 2,6 | 0,41 | 24,88 | 9,57 |
1П18.15-10 | В30 |
|
|
|
|
|
2П18.15-10 | В22,5 | 50 |
|
| 20,26 | 7,79 |
1ПББ35.20-30 |
|
| 7,8 | 1,35 | 100,43 | 12,88 |
1ПББ35.20-10 | В30 |
|
|
| 71,27 | 9,14 |
1ПТ35-30 |
|
|
|
| 79,75 | 13,07 |
2ПТ35-30 | В22,5 |
| 6,1 | 1,03 |
|
|
1ПТ35-10 | В30 |
|
|
| 56,58 | 9,28 |
2ПТ35-10 | В22,5 |
|
|
|
|
|
1ПШ13-30 |
|
|
| 0,72 |
|
|
1ПШД13-30 |
|
| 4,0 | 0,76 | 25,22 | 6,30 |
1ПШП13-30 |
|
|
| 0,77 |
|
|
1ПШ12-30 |
|
|
| 0,63 |
|
|
1ПШД12-30 | В30 |
| 3,5 | 0,66 | 24,02 | 6,86 |
1ПШП12-30 |
|
|
| 0,67 |
|
|
1ДПШ13-30 |
|
| 2,0 | 0,36 | 16,25 | 8,12 |
1ДПШ12-30 |
|
| 1,7 | 0,31 | 15,48 | 9,10 |
1ППШ13-30 |
|
| 2,0 | 0,36 | 16,60 | 8,30 |
1ППШ12-30 |
|
| 1,7 | 0,31 | 15,83 | 9,31 |

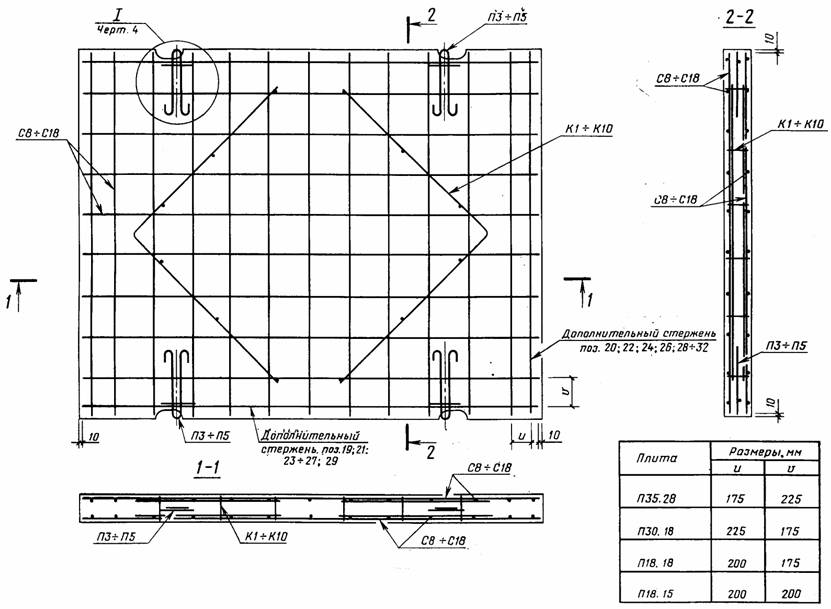

Плиты
П35, П30.18, П18.18 и П18.15
Черт.
1

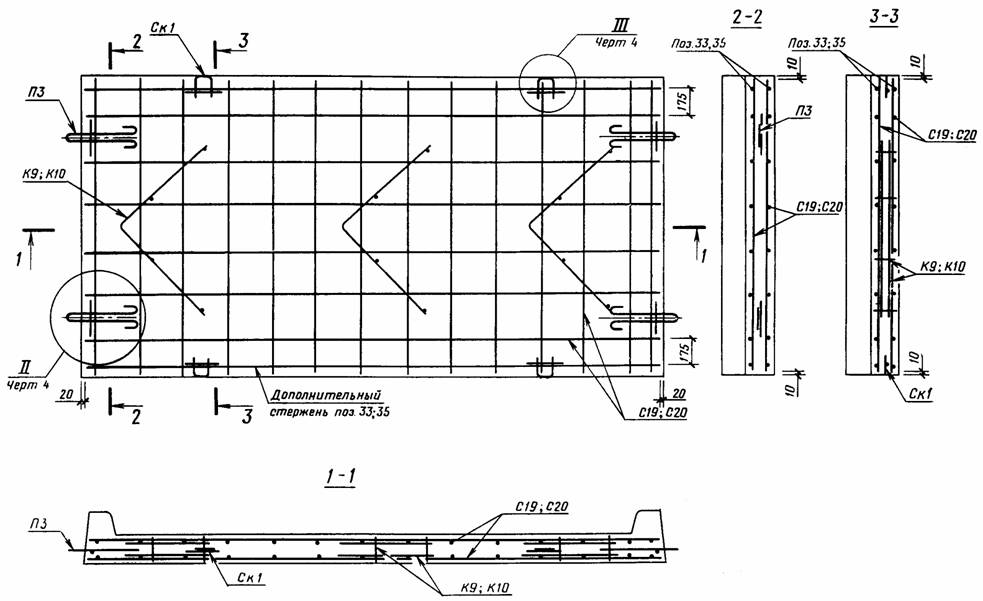

Плита
ПББ35.20
Черт.
2

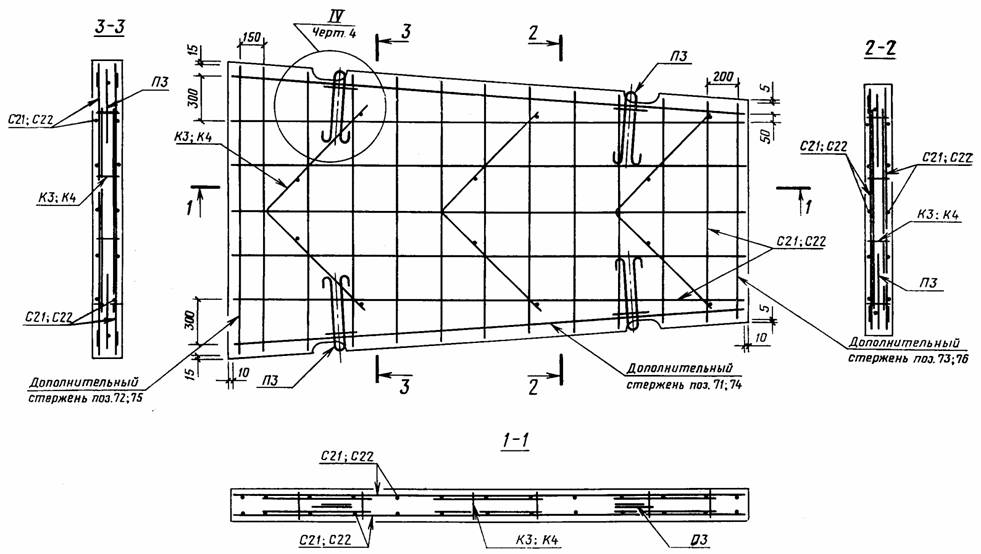

Плита
ПТ35
Черт.
3

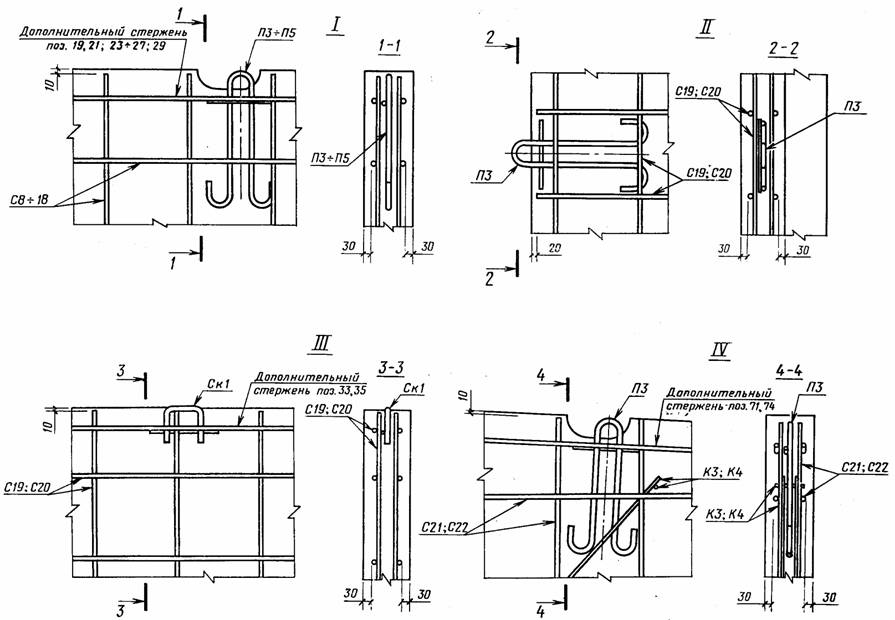

Черт.
4

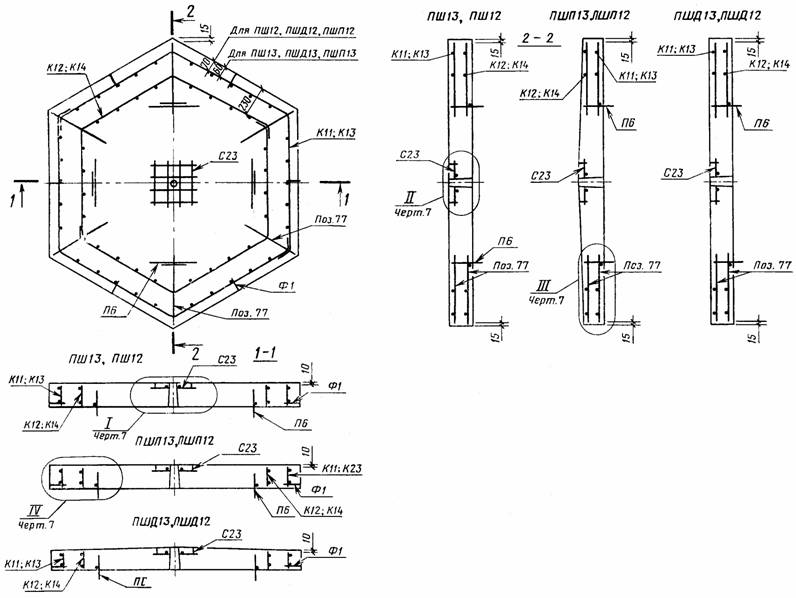

Плиты
ПШ13, ПШ12, ПШД13, ПШД12, ПШП13 и ПШП12
Черт.
5

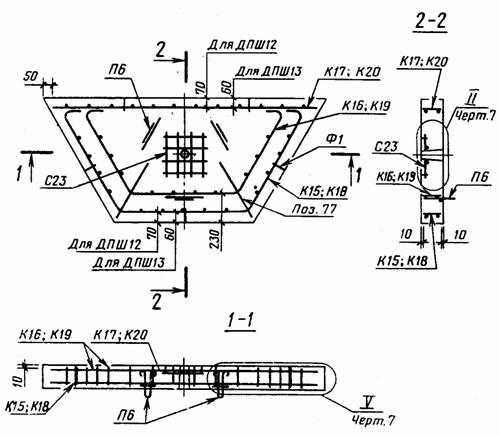

Плиты
ДПШ13 и ДПШ12

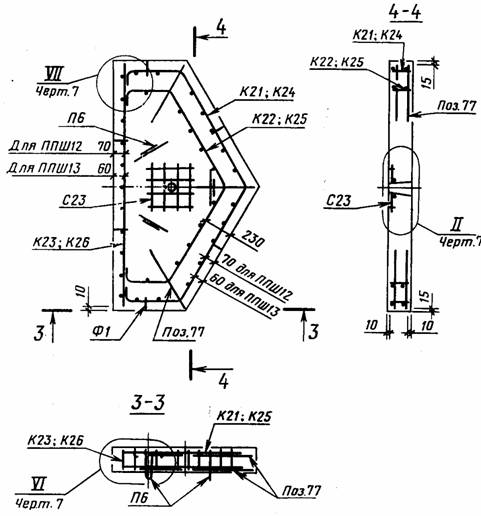

Плиты
ППШ13 и ППШ12
Черт.
6

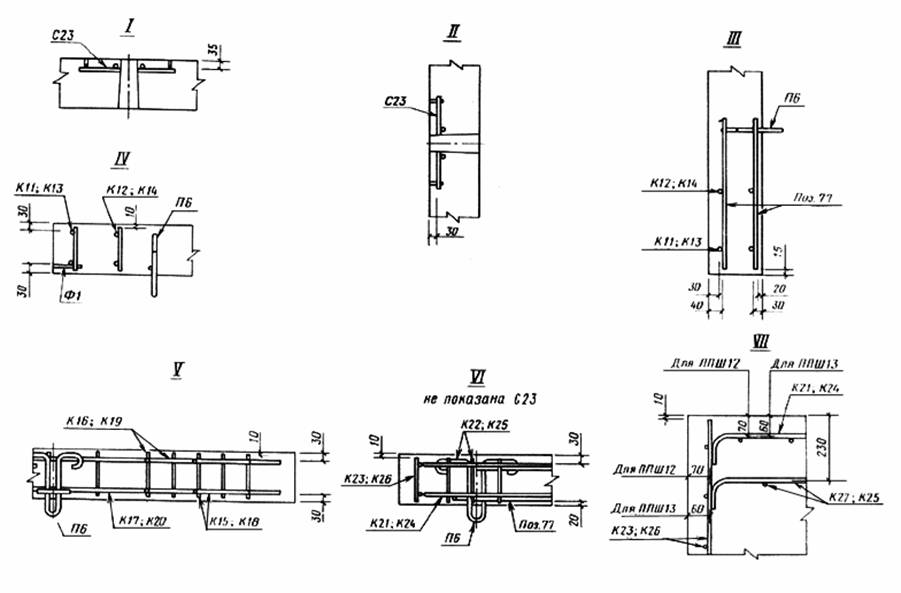

Черт.
7
Таблица
2
Марка | Арматурные | Арматурные | Монтажные | Скобы | Фиксаторы | Отдельные | |||||||
| Марка | Число | Марка | Число | Марка | Число | Марка | Число | Марка | Число | Позиция | Число | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |
1П35.28-30 2П35.28-30 | С8 |
| K1 |
| П3 |
|
|
|
|
| 19 20 |
| |
1П35.28-10 2П35.28-10 | С9 |
| K2 |
|
|
|
|
|
|
| 21 22 |
| |
1П30.18-30
| С10 |
| K3 |
|
|
|
|
|
|
| 23 24 | 4 | |
2П30.18-30 1П30.18-10 | С11 |
| K4 |
| П4 |
|
|
|
|
| 25 26 |
| |
2П30.18-10
| С12 |
| K5 | 2 |
|
|
|
|
|
| 27 28 |
| |
1П18.18-30 | С13 |
| K6 |
|
|
|
|
|
|
| 29 |
| |
2П18.18-30 1П18.18-10 | С14 | 2 | K7 |
|
|
|
|
|
|
| 24
| 8 | |
2П18.18-10 | С15 |
| K8 |
|
|
|
|
|
|
| 26 |
| |
1П18.15-30
| С16 |
| K9 |
| П5 |
|
|
|
|
| 29 30 |
| |
2П18.15-30 1П18.15-10 | С17 |
| K10 |
|
| 4 |
|
|
|
| 24 31 |
| |
2П18.15-10
| С18 |
| K8 |
|
|
|
|
|
|
| 26 32 | 4 | |
1ПББ35.20-30 | С19 |
| K9 |
|
|
| Ск1 | 4 |
|
| 33 |
| |
1ПББ35.20-10 | С20 |
| K10 |
|
|
|
|
|
|
| 35 |
| |
1ПТ35-30 2ПТ35-30 | С21 |
| K3 | 3 | П3 |
|
|
|
|
| 71 |
| |
|
|
|
|
|
|
|
|
|
|
| 72 73 | 2 | |
1ПТ35-10 2ПТ35-10 | С22
|
| K4
|
|
|
|
|
|
|
| 74 | 4 | |
|
|
|
|
|
|
|
|
|
|
| 75 76 | 2 | |
1ПШ13-30, 1ПШД13-30, 1ПШП13-30 |
|
|
K11, K12
| 2 |
|
|
|
|
| 6 |
| 12 | |
1ПШ12-30, 1ПШД12-30, 1ПШП12-30 |
|
|
K13, K14
|
|
|
|
|
|
|
|
|
| |
1ДПШ13-30
| С23 | 1 | K15,K16, K17 |
| П6 |
|
|
| Ф1 | 5 | 77 | 4 | |
1ДПШ12-30
|
|
| K18, K19, K20 | 1 |
| 3 |
|
|
|
|
|
| |
1ППШ-13-30
|
|
| K21,K22, K23 |
|
|
|
|
|
| 6 |
| 6 | |
1ППШ12-30
|
|
| K24, K25, K26 |
|
|
|
|
|
|
|
|
| |
Таблица
3
Левая
часть
кг
| Арматурная
| |||||||||
Марка | Kласс | Kласс | ||||||||
| Диаметр,мм | Итого | Диаметр,мм | Итого | ||||||
| 8 | 10 | 12 |
| 8 | 10 | 12 | 14 | 16 |
|
1П35.28-30, 2П35.28-30 | —
| 43,78
| 61,80
| 105,58
| —
| 0,60
| —
| 6,08
| —
| 6,68 |
1П35.28-10, 2П35.28-10 | 28,04
| 42,96
| —
| 71,00
| —
| 0,60
| —
| 6,08
| —
| 6,68 |
1П30.18-30 | — | 23,50 | 37,06 | 60,56 | — | 0,60 | 3,76 | — | — | 4,36 |
2П30.18-30, 1П30.18-10 | 15,02
| 25,74
| —
| 40,76
| —
| 0,60
| 3,76
| —
| —
| 4,36 |
2П30.18-10 | 16,50 | — | — | 16,50 | 15,02 | 0,60 | 3,76 | — | — | 19,38 |
1П18.18-30 | — | — | 43,04 | 43,04 | — | 2,88 | — | — | — | 2,88 |
2П18.18-30, 1П18.18-10 | —
| 29,90
| —
| 29,90
| —
| 2,88
| —
| —
| —
| 2,88 |
2П18.18-10 | 19,10 | — | — | 19,10 | — | 2,88 | — | — | — | 2,88 |
1П18.15-30 | — | 12,78 | 18,44 | 31,22 | — | 2,88 | — | — | — | 2,88 |
2П18.15-30, 1П18.15-10 | 8,16
| 12,82
| —
| 20,98
| —
| 2,88
| —
| —
| —
| 2,88 |
2П18.15-10 | 8,18 | — | — | 8,18 | 8,16 | 2,88 | — | — | — | 11,04 |
1ПББ35.20-30 | — | 34,20 | 55,14 | 89,34 | — | 1,20 | — | 6,08 | 2,28 | 9,56 |
1ПББ35.20-10 | 21,90 | 38,28 | — | 60,18 | — | 1,20 | — | 6,08 | 2,28 | 9,56 |
1ПТ35-30, 2ПТ35-30 | —
| 27,76
| 43,30
| 71,06
| —
| 0,60
| —
| 6,08
| —
| 6,68 |
1ПТ35-10, 2ПТ35-10 | 17,78
| 30,08
| —
| 47,86
| —
| 0,60
| —
| 6,08
| —
| 6,68 |
1ПШ13-30, 1ПШД13-30, 1ПШП13-30 |
—
|
21,34
|
—
|
21,34
|
—
|
2,88
|
—
|
—
|
—
|
2,88 |
1ПШ12-30, 1ПШД12-30, 1ПШП12-30 |
—
|
20,14
|
—
|
20,14
|
—
|
2,88
|
—
|
—
|
—
|
2,88 |
1ДПШ13-30 | — | 13,32 | — | 13,32 | — | 2,16 | — | — | — | 2,16 |
1ДПШ12-30 | — | 12,55 | — | 12,55 | — | 2,16 | — | — | — | 2,16 |
1ППШ13-30 | — | 13,72 | — | 13,72 | — | 2,16 | — | — | — | 2,16 |
1ППШ12-30 | — | 12,95 | — | 12,95 | — | 2,16 | — | — | — | 2,16 |
Таблица
3
Правая
часть
мм
| Арматурная сталь по |
| ||
Марка | Kласс | Всего | ||
| Диаметр,мм | Итого |
| |
| 4 | 5
|
|
|
1П35.28-30, 2П35.28-30 | —
| 1,66
| 1,66
| 113,92 |
1П35.28-10, 2П35.28-10 | —
| 1,68
| 1,68
| 79,36 |
1П30.18-30 | — | 1,34 | 1,34 | 66,26 |
2П30.18-30, 1П30.18-10 | —
| 1,36
| 1,36
| 46,48 |
2П30.18-10 | — | 1,36 | 1,36 | 37,24 |
1П18.18-30 | — | 1,02 | 1,02 | 46,94 |
2П18.18-30, 1П18.18-10 | —
| 1,02
| 1,02
| 33,80 |
2П18.18-10 | — | 1,04 | 1,04 | 23,02 |
1П18.15-30 | — | 1,02 | 1,02 | 35,12 |
2П18.15-30, 1П18.15-10 | —
| 1,02
| 1,02
| 24,88 |
2П18.15-10 | — | 1,04 | 1,04 | 20,26 |
1ПББ35.20-30 | — | 1,53 | 1,53 | 100,43 |
1ПББ35.20-10 | — | 1,53 | 1,53 | 71,27 |
1ПТ35-30, 2ПТ35-30 | —
| 2,01
| 2,01
| 79,75 |
1ПТ35-10, 2ПТ35-10 | —
| 2,04
| 2,04
| 56,58 |
1ПШ13-30, 1ПШД13-30, 1ПШП13-30 |
1,00
|
—
|
1,00
|
25,22 |
1ПШ12-30, 1ПШД12-30, 1ПШП12-30 |
1,00
|
—
|
1,00
|
24,02 |
1ДПШ13-30 | 0,77 | — | 0,77 | 16,25 |
1ДПШ12-30 | 0,77 | — | 0,77 | 15,48 |
1ППШ13-30 | 0,72 | — | 0,72 | 16,60 |
1ППШ12-30 | 0,72 | — | 0,72 | 15,83 |
Примечание.
При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует
принимать одинаковыми с арматурной сталью класса А-III.
(Измененная редакция, Изм. N 1).
Таблица
4
Марка | Контрольная | |
|
по |
по |
1П35.28-30 | 115,6 | 63,7 |
2П35.28-30 | 113,7 | 62,7 |
1П35.28-10 | 67,6 | 37,2 |
2П35.28-10 | 66,6 | 37,2 |
1П30.18-30 | 107,8 | 59,8 |
2П30.18-30 | 68,6 | 37,2 |
1П30.18-10 | 69,6 | 38,2 |
2П30.18-10 | 33,3 | 18,6 |
1П18.18-30 | 184,2 | 100,9(10,3) |
2П18.18-30 | 128,4 | 70,6 |
1П18.18-10 | 129,4 | 71,5 |
2П18.18-10 | 78,4 | 43,1 |
1П18.15-30 | 179,3 | 99,0(10,1) |
2П18.15-30 | 122,5 | 67,6 |
1П18.15-10 | 123,5 | 67,6 |
2П18.15-10 | 73,5 | 40,2 |
1ПББ.35.20-30 | 69,6 | 38,2 |
1ПББ.35.20-10 | 38,2 | 21,6 |
1ПТ35-30 | 83,3 | 46,1 |
2ПТ35-30 | 82,3 | 45,1 |
1ПТ35-10 | 50,0 | 27,4 |
2ПТ35-10 | 50,0 | 27,4 |
1ПШ13, 1ПШД13, 1ПШП13 | 94,1 | 51,9 |
1ПШ12, 1ПШД12, 1ПШП12 | 79,4 | 44,1 |
