ГОСТ 21.206-93 (1995) СПДС. Условные обозначения трубопроводов

ГОСТ 21.206-93

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ТРУБОПРОВОДОВ

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ

МОСКВА

Предисловие

1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом “СантехНИИпроект” и Центральным научно-исследовательским и проектно-эксперименталь-ным институтом по методологии, организации, экономике и автома­тизации проектирования (ЦНИИпроект)

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. № 18—30

4 ВЗАМЕН ГОСТ 21.106—78

5 ПЕРЕИЗДАНИЕ. Август 1995 г.

Система проектной документации для строительства

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТРУБОПРОВОДОВ

System of building design document.

Дата введения 1994—07—01

1 Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологиче­ских, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий исооружений различного назначения.

2 Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры.

Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами — назначение и/или параметры транспортируемой среды.

3 Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1.

4 Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) — штриховой линией той же толщины.

Существующие трубопроводы изображают соответственно сплош­ной или штриховой тонкой линией.

Таблица 1

* Изображают в соответствии с их действительной конфигурацией

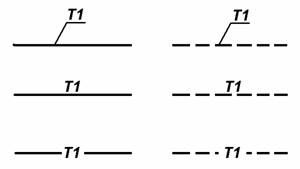

5 При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях — в разрывах линий трубопроводов (рисунок 1).

Рисунок 1

Рисунок 2

6 При упрощенных графических изображениях трубопровода ( две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3).

Рисунок 3

7 Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).
