ГОСТ
20182-74
УДК
624.01:620.17:006.354
Группа Ж39
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
КОНСТРУКЦИИ
АСБЕСТОЦЕМЕНТНЫЕ КЛЕЕНЫЕ
Метод
определения прочности
клеевых
соединений при сдвиге
Glued
asbestos-cement constructions.
Method
for determination of glued joints
shear
strength
Дата
введения 1975-07-01
1.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета
Министров СССР по делам строительства от 30 августа 1974 г. № 190
ПЕРЕИЗДАНИЕ.
Ноябрь 1988 г.
Настоящий
стандарт распространяется на клеевые соединения асбестоцемента и устанавливает
метод определения прочности при сдвиге клеевых соединений плоских листов и
плоских листов с профильными (швеллерами).
Применение
метода предусматривается в стандартах и технических условиях на продукцию,
устанавливающих технические требования к ней.
1.
ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЯ
1.1.
Для проведения испытания должны применяться:
испытательная
машина по ГОСТ 7855-84 или аналогичные машины с точностью измерения величины
нагрузки до 1%;
штангенциркуль
по ГОСТ 166-80 с точностью измерения до 0,1 мм;
приспособление
для испытаний (черт. 1).

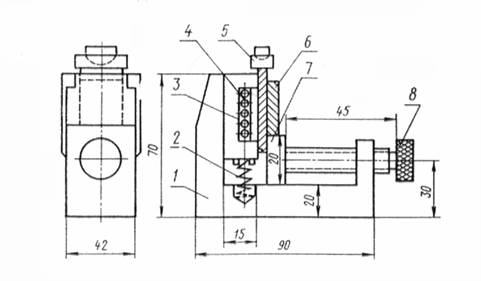

1
— корпус; 2 — пружина; 3 — подвижная планка;4 — ролики; 5 — съемная нажимная призма с
шаровой опорой; 6 — образец; 7
— подвижная опора; 8 — прижимной винт
Черт.
1
2.
ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ
2.1.
Образцы для испытания изготавливают из асбестоцементных плоских листов по ГОСТ
18124-75, при этом влажность листов, из которых склеивают образцы, не должна
превышать 6%.
Примечание.
В случае, если объемная масса асбестоцемента будет менее 1,6 г/см,
допускается склеивание при влажности не более 10%.
2.2.
Для изготовления образцов берут заготовку, которую склеивают специально или
выпиливают из готовой продукции по форме и размерам, указанным на черт. 2.

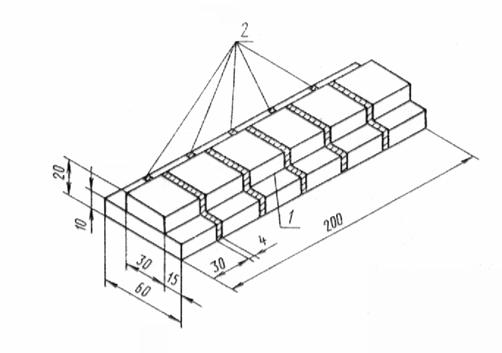

1
— клеевой шов; 2 — пропил
Черт.
2
2.3.
Заготовку склеивают по технологии, принятой для данного вида изделий с учетом
типа клея.
2.4.
Смещение узкой полосы (накладки) при склеивании заготовок не должно превышать 5
мм относительно продольной оси.
2.5.
Клеевые подтеки на торцах клеевого шва должны быть зачищены до испытаний.
2.6.
Время выдержки образцов от момента склеивания до испытания определяется
технологическим регламентом и типом клея.
2.7.
Испытание проводят на шести образцах.
3.
ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1.
Подготовленный к испытанию образец устанавливают в приспособление для
испытаний, указанное на черт. 1.
Перемещением
подвижной опоры обеспечивают прилегание опорных граней образца к
соответствующим поверхностям приспособления. Жестко зажимать образец прижимным
винтом не разрешается.
3.2.
Образец с приспособлением устанавливают в испытательную машину.
Нагрузку
на образец передают равномерно, увеличивая ее со скоростью 10 мм/мин.
Нагрузку,
при которой произошло разрушение образца, фиксируют.
3.3.
Площадь склеивания измеряют с точностью до 0,1 см.
3.4.
Обе части разрушенного образца подвергают визуальному осмотру для определения
характера разрушения:
по
клею;
по
склеиваемому материалу;
смешанного.
Характер
разрушения оценивают в процентах от площади склеивания с точностью до 5 — 10%.
4.
ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
4.1.
Прочность клеевого соединения на сдвиг вычисляют
с точностью до 1 кгс/смпо
формуле
,
где
—
максимальная разрушающая нагрузка в кгс;
—
площадь склеивания в кв.см, вычисляемая с точностью до 0,1 кв.см по формуле
,
где
—
длина в см;
—
ширина в см.
4.2.
За величину прочности клеевого соединения принимают среднее арифметическое
результатов испытаний образцов, вычисляемое по формуле
,
где
—
число испытанных образцов;
—
значения прочности отдельных образцов в кгс/см.
Кроме
среднего арифметического значения прочности образцов, могут определяться
статистические показатели — среднее квадратичное отклонение, вариационный
коэффициент, показатель точности. Определение этих показателей производится в
соответствии с приложением 1 и является факультативным.
4.3.
Результаты испытаний записывают в журнал (см. приложение 2).
ПРИЛОЖЕНИЕ
1
Рекомендуемое
ОПРЕДЕЛЕНИЕ
СТАТИСТИЧЕСКИХ ПОКАЗАТЕЛЕЙ
1.
Среднее квадратичное отклонение в
кгс/см,
характеризующее рассеяние экспериментальных данных, определяют по формуле
,
где
—
число испытанных образцов;
—
значение прочности каждого образца в кгс/см;
—
среднее арифметическое значение прочности в кгс/см.
2.
Вариационный коэффициент в
процентах определяют по величине среднего квадратичного отклонения по формуле
3.
Среднюю ошибку среднего
арифметического определяют по формуле
4.
Показатель точности испытания в
процентах для доверительной вероятности 0,95 вычисляют по формуле
ПРИЛОЖЕНИЕ
2
Рекомендуемое
ЖУРНАЛ
ИСПЫТАНИЯ КЛЕЕВЫХ СОЕДИНЕНИЙ
АСБЕСТОЦЕМЕНТА
ПРИ СДВИГЕ
Тип асбестоцемента _______________
Температура воздуха в помещении ________________ °С
Kлей ___________________________
Влажность воздуха _____________________________ %
Изделие ______________________ ___
Влажность асбестоцемента _______________________ %
Режим склеивания:
1. Расход клея, г/м__________________________________________
2. Время открытой выдержки, мин
______________________________
3. Время закрытой выдержки, мин
______________________________
4. Температура склеивания, °С
_________________________________
5. Время выдержки под давлением, ч
____________________________
6. Величина удельного давления, кгс/см________________________
7. Дополнительные сведения
___________________________________
Таблица
испытаний
Номер образца | Длина , | Ширина , | Площадь склеивания | Разрушающая | Показатель прочности, кгс/см | Среднее значение | Характер разрушения | Примечание |
|
|
|
|
|
|
|
|
|
Дата
Личная Расшифровка
подпись подписи
