ГОСТ
19804.5-83
УДК
624.155.113:006.354
Группа Ж33
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
CВАИ
ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ
ЖЕЛЕЗОБЕТОННЫЕ
ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ
Конструкция
и размеры
Reinforced concrete round hole piles and
pile-shells.
Structure and dimensions
Дата введения 1983-07-01
РАЗРАБОТАН
Министерством монтажных и специальных строительных работ СССР
Государственным
комитетом СССР по делам строительства
ИСПОЛНИТЕЛИ
Ю.Г.
Трофименков, канд. техн. наук (руководитель темы); В.К. Демидов; Г.М. Лешин;
В.Ф. Соколова; Н.А. Ремезова; Э.В. Иванова; И.В. Лазарева, канд. техн. наук;
Г.И. Бердичевский, д-р техн. наук; В.А. Якушин, канд. техн. наук; Б.В.
Бахолдин,канд. техн. наук; Н.Н. Светликова
ВНЕСЕН
Министерством монтажных и специальных строительных работ СССР
Зам.
министра Л.Д. Солоденников
УТВЕРЖДЕН
И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам
строительства от 23 декабря 1982 г. № 296
1.
Настоящий стандарт распространяется на железобетонные цельные полые сваи
диаметром от 400 до 800 мм, сваи-оболочки диаметром от 1000 до 1600 мм с
ненапрягаемой продольной арматурой и устанавливает конструкцию и размеры полых
свай круглого сечения, свай-оболочек и арматурных изделий к ним.
2.
Железобетонные цельные полые сваи круглого сечения (в дальнейшем — сваи) и
сваи-оболочки с ненапрягаемой продольной арматурой должны удовлетворять
требованиям ГОСТ 19804.0-78 и настоящего стандарта.
3.
Сваи изготовляют с закрытым нижним концом (с наконечником) или с открытым
нижним концом (без наконечника). Сваи-оболочки изготовляют с открытым нижним
концом.
4.
Обозначения марок свай и свай-оболочек должны соответствовать указанным в ГОСТ 19804.0-78.
Марки свай с наконечником имеют в конце цифрового обозначения строчную букву
«н», например СК15-40н.
5.
Форма, марки, номинальные размеры свай и свай-оболочек, а также проектные марки
бетона по прочности на сжатие должны соответствовать указанным на черт.1, 2 и в
табл.1.
6.
Условия расчета и применения свай и свай-оболочек даны в справочном приложении.

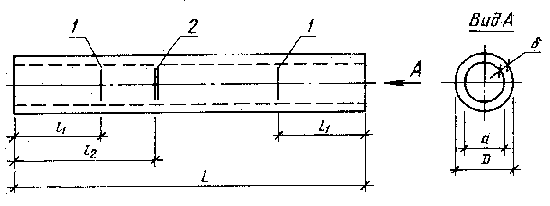

Свая
без наконечника и свая-оболочка
1

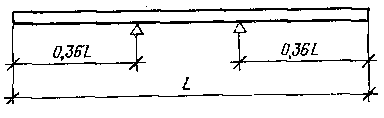

— место строповки при выемке из опалубки и транспортировании (одинарная
полоса);
2
— место строповки при подъеме на копер (двойная полоса)
Черт.
1

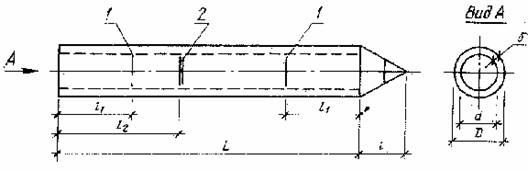

Свая
с наконечником
1
— место строповки при выемке из опалубки и транспортировании (одинарная
полоса);
2
— место строповки при подъеме на копер (двойная полоса)
Черт.
2
Таблица
1
|
| Номинальные | Проектная | Объем | Масса | Расход | |||||||
| Марка и |
|
|
|
|
|
|
| бетона | (справочный), | и | на сваю-оболочку, | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| CК4-40 СК4-40н | 4000 |
— |
— |
|
|
|
|
| 0,32 0,34 | 0,80 0,85 | 19,2 19,6 | |
| CК5-40 СК5-40н | 5000 |
|
|
|
|
|
|
| 0,40 0,42 | 1,00 1,05 | 22,2 22,6 | |
| CК6-40 СК6-40н | 6000 | 1200 | 1800 |
|
|
|
|
| 0,48 0,50 | 1,21 1,26 | 25,2 25,6 | |
| CК7-40 СК7-40н | 7000 | 1450 | 2100 |
| 400 | 240 | 80 | М300 | 0,56 0,58 | 1,41 1,46 | 31,2 31,6 | |
| CК8-40 СК8-40н | 8000 | 1650 | 2400 |
|
|
|
|
| 0,64 0,66 | 1,61 1,66 | 35,0 35,4 | |
| CК9-40 СК9-40н | 9000 | 1900 | 2650 |
|
|
|
|
| 0,72 0,74 | 1,81 1,86 | 38,3 38,7 | |
| CК10-40 СК10-40н | 10000 | 2100 | 2900 |
|
|
|
|
| 0,80 0,82 | 2,01 2,06 | 46,2 46,6 | |
| CК11-40 СК11-40н | 11000 | 2300 | 3200 |
|
|
|
|
| 0,88 0,90 | 2,21 2,26 | 50,0 50,4 | |
| CК12-40 СК12-40н | 12000 | 2500 | 3500 |
|
|
|
|
| 0,96 0,98 | 2,41 2,46 | 65,2 65,6 | |
| CК13-40 СК13-40н | 13000 | 2700 | 3800 |
|
|
|
|
| 1,04 1,06 | 2,61 2,66 | 70,0 70,4 | |
| CК14-40 СК14-40н | 14000 | 2900 | 4100 |
|
|
|
|
| 1,12 1,14 | 2,81 6,85 | 85,8 86,2 | |
| CК15-40 СК15-40н | 15000 | 3100 | 4400 |
| 400 | 240 | 80 | М300 | 1,20 1,22 | 3,01 3,06 | 91,5 91,9 | |
| CК16-40 СК16-40н | 16000 | 3300 | 4700 |
|
|
|
|
| 1,29 1,31 | 3,22 3,27 | 109,6 110,0 | |
| CК17-40 СК17-40н | 17000 | 3500 | 5000 |
|
|
|
|
| 1,37 1,39 | 3,42 3,47 | 140,7 141,1 | |
| CК18-40 СК18-40н | 18000 | 3700 | 5300 |
|
|
|
|
| 1,45 1,47 | 3,62 3,67 | 148,5 148,9 | |
| CК4-50 СК4-50н | 4000 | — | — |
| 500 | 340 |
|
| 0,42 0,45 | 1,06 1,14 | 26,0 25,9 | |
| CК5-50 СК5-50н | 5000 | — | — |
|
|
|
|
| 0,53 0,56 | 1,32 1,40 | 29,8 29,7 | |
| CК6-50 СК6-50н | 6000 | 1200 | 1800 |
|
|
|
|
| 0,63 0,66 | 1,58 1,66 | 33,8 33,7 | |
| CК7-50 СК7-50н | 7000 | 1450 | 2100 |
|
|
|
|
| 0,74 0,77 | 1,85 1,93 | 37,7 37,6 | |
| CК8-50 СК8-50н | 8000 | 1650 | 2400 |
| 500 | 340 | 80 | М300 | 0,84 0,87 | 2,11 2,19 | 41,9 41,8 | |
| CК9-50 СК9-50н | 9000 | 1900 | 2650 |
|
|
|
|
| 0,95 0,98 | 2,37 2,45 | 45,7 45,6 | |
| CК10-50 СК10-50н | 10000 | 2100 | 2900 |
|
|
|
|
| 1,06 1,09 | 2,64 2,72 | 54,1 54,0 | |
| CК11-50 СК11-50н | 11000 | 2300 | 3200 |
|
|
|
|
| 1,16 1,19 | 2,90 2,98 | 58,4 58,3 | |
| CК12-50 СК12-50н | 12000 | 2500 | 3500 |
|
|
|
|
| 1,27 1,30 | 3,16 3,24 | 74,0 73,9 | |
| CК13-50 СК13-50н | 13000 | 2700 | 3800 |
|
|
|
|
| 1,37 1,40 | 3,43 3,51 | 79,3 79,2 | |
| CК14-50 СК14-50н | 14000 | 2900 | 4100 |
|
|
|
|
| 1,48 1,51 | 3,69 3,77 | 95,6 95,5 | |
| CК15-50 СК15-50н | 15000 | 3100 | 4400 |
| 500 | 340 | 80 | М300 | 1,58 1,61 | 3,96 4,04 | 101,8 101,7 | |
| CК16-50 СК16-50н | 16000 | 3300 | 4700 |
|
|
|
|
| 1,69 1,72 | 4,22 4,30 | 120,4 120,3 | |
| CК17-50 СК17-50н | 17000 | 3500 | 5000 |
|
|
|
|
| 1,79 1,82 | 4,48 4,56 | 152,0 151,9 | |
| CК18-50 СК18-50н | 18000 | 3700 | 5300 |
|
|
|
|
| 1,90 1,93 | 4,75 4,83 | 160,3 160,2 | |
| CК4-60 СК4-60н | 4000 |
— |
— |
|
|
|
|
| 0,63 0,69 | 1,57 1,71 | 30,3 29,8 | |
| CК5-60 СК5-60н | 5000 |
|
|
|
|
|
|
| 0,78 0,84 | 1,96 2,10 | 34,5 34,0 | |
| CК6-60 СК6-60н | 6000 | 1200 | 1800 |
| 600 | 400 | 100 |
| 0,94 1,00 | 2,36 2,50 | 38,8 38,3 | |
| CК7-60 СК7-60н | 7000 | 1450 | 2100 |
|
|
|
|
| 1,10 1,16 | 2,75 2,89 | 43,1 42,6 | |
| CК8-60 СК8-60н | 8000 | 1650 | 2400 |
|
|
|
|
| 1,26 1,32 | 3,14 3,28 | 47,6 47,1 | |
| CК9-60 СК9-60н | 9000 | 1900 | 2650 |
|
|
|
|
| 1,41 1,47 | 3,53 3,67 | 55,9 54,4 | |
| CК10-60 СК10-60н | 10000 | 2100 | 2900 |
| 600 | 400 | 100 | М300 | 1,57 1,63 | 3,92 4,06 | 70,1 69,9 | |
| CК11-60 СК11-60н | 11000 | 2300 | 3200 |
|
|
|
|
| 1,73 1,76 | 4,32 4,46 | 75,7 75,2 | |
| CК12-60 СК12-60н | 12000 | 2500 | 3500 |
|
|
|
|
| 1,88 1,94 | 4,71 4,85 | 90,8 90,3 | |
| CК13-60 СК13-60н | 13000 | 2700 | 3800 |
|
|
|
|
| 2,04 2,10 | 5,10 5,24 | 97,3 96,8 | |
| CК14-60 СК14-60н | 14000 | 2900 | 4100 |
|
|
|
|
| 2,20 2,26 | 5,50 5,64 | 117,9 117,4 | |
| CК15-60 СК15-60н | 15000 | 3100 | 4400 |
| 600 | 400 |
| М300 | 2,36 2,42 | 5,89 6,03 | 125,3 124,8 | |
| CК16-60 СК16-60н | 16000 | 3300 | 4700 |
|
|
| 100 |
| 2,51 2,57 | 6,28 6,42 | 152,6 152,1 | |
| CК17-60 СК17-60н | 17000 | 3500 | 5000 |
|
|
|
|
| 2,67 2,73 | 6,67 6,81 | 182,2 181,7 | |
| CК18-60 СК18-60н | 18000 | 3700 | 5300 |
|
|
|
|
| 2,83 2,89 | 7,06 7,20 | 192,2 191,7 | |
| CК4-80 СК4-80н | 4000 | — | — |
| 800 | 600 |
| М400 | 0,88 1,01 | 2,20 2,53 | 45,6 43,6 | |
| CК5-80 СК5-80н | 5000 |
|
|
|
|
|
|
| 1,10 1,23 | 2,75 3,08 | 51,8 49,8 | |
| CК6-80 СК6-80н | 6000 |
|
|
|
|
|
|
| 1,32 1,45 | 3,30 3,63 | 57,8 55,8 | |
| CК7-80 СК7-80н | 7000 | — | — |
|
|
|
|
| 1,54 1,67 | 3,85 4,18 | 64,0 62,0 | |
| CК8-80 СК8-80н | 8000 |
|
|
|
|
|
|
| 1,76 1,89 | 4,40 4,73 | 86,9 84,9 | |
| CК9-80 СК9-80н | 9000 | 1900 | 2650 |
| 800 | 600 | 100 | М400 | 1,98 2,11 | 4,94 5,28 | 95,2 93,2 | |
| CК10-80 СК10-80н | 10000 | 2100 | 2900 |
|
|
|
|
| 2,20 2,33 | 5,50 5,83 | 103,4 101,4 | |
| CК11-80 СК11-80н | 11000 | 2300 | 3200 |
|
|
|
|
| 2,42 2,55 | 6,04 6,38 | 120,3 118,3 | |
| CК12-80 СК12-80н | 12000 | 2500 | 3500 |
|
|
|
|
| 2,64 2,77 | 6,59 6,93 | 129,2 127,2 | |
| CО6-100 СО7-100 CО8-100 СО9-100 СО10-100 СО11-100 СО12-100 | 6000 7000 8000 9000 10000 11000 12000 | — | — | — | 1000 | 760 | 120 |
| 1,99 2,32 2,65 2,98 3,32 3,65 3,98 | 4,97 5,80 6,63 7,46 8,29 9,12 9,95 | 131,6 148,5 165,4 182,3 199,3 216,2 233,1 | |
| CО6-120 СО7-120 CО8-120 СО9-120 СО10-120 СО11-120 СО12-120 | 6000 7000 8000 9000 10000 11000 12000 | — | — | — | 1200 | 960 | 120 | М400 | 2,44 2,85 3,26 3,66 4,07 4,48 4,88 | 6,10 7,12 8,14 9,16 10,17 11,19 12,21 | 140,1 156,7 173,2 189,7 206,3 222,8 239,4 | |
| CО6-160 СО7-160 CО8-160 СО9-160 СО10-160 СО11-160 СО12-160 | 6000 7000 8000 9000 10000 11000 12000 |
|
|
| 1600 | 1360 |
|
| 3,35 3,90 4,46 5,02 5,58 6,13 6,69 | 8,36 9,76 11,15 12,55 13,94 15,34 16,73 | 260,6 292,9 325,1 357,4 389,6 421,9 454,2 | |
Примечание:
Расход стали на одну сваю (сваю-оболочку) приведен при условии армирования
проволокой класса B-I.
7.
Марка бетона по прочности на сжатие принимается в соответствии с требованиями
ГОСТ 19804.0-78 и настоящего стандарта.
8.
Марки бетона по морозостойкости и водонепроницаемости устанавливаются в
соответствии с требованиями ГОСТ 19804.0-78.
9.
Обвалы бетона с внутренней поверхности с обнажением арматуры не допускаются.
10.
В качестве крупного и мелкого заполнителей для бетона свай и свай-оболочек
следует применять фракционированный щебень из естественного камня и гравия с
размерами фракций 10-20 мм и природный обогащенный песок, отвечающие
требованиям ГОСТ 10268-80.
Применение
гравия в качестве крупного заполнителя не допускается.
11.
Сваи и сваи-оболочки армируются пространственными каркасами. В качестве
продольной арматуры следует применять горячекатаную арматурную сталь классов
А-I и А-III по ГОСТ 5781-82.
Для
поперечного армирования следует применять проволоку класса В-I или Вр-I
диаметром 5 мм по ГОСТ 6727-80.
12.
Арматурные каркасы следует изготовлять на навивочно-сварочных станках. Спираль
следует приваривать к продольным стержням в каждом третьем пересечении или в
каждом пересечении через два витка на третий.
На
расстоянии 0,5 м от концов каркаса спираль должна быть приварена в каждом
пересечении к продольным стержням.
Допускается
изготовлять арматурные каркасы на специализированных стендах с обязательной
контактной точечной сваркой пересечений продольной и поперечной арматуры.
13.
Сваи без наконечника и сваи-оболочки следует армировать в соответствии с черт.
3, а сваи с наконечником — в соответствии с черт. 4. Арматурные каркасы следует
изготовлять в соответствии с черт. 5.
Спецификация
арматурных изделий и выборка стали на одну сваю и сваю-оболочку приведены в
табл. 2 и 3, ведомость стержней и выборка стали на один каркас сваи и
сваи-оболочки — в табл. 4 и 5.
14.
Форма, номинальные размеры наконечников должны соответствовать указанным на
черт. 6, 7 и в табл. 1. Марки каркасов наконечников приведены в табл. 2.
Для
армирования наконечника свай следует применять арматурную сталь класса А-I по
ГОСТ 5781-82 и листовую сталь по ГОСТ 19903-74.
Ведомость
стержней и выборка стали на каркас наконечника приведены в табл. 6 и 7.
Арматурные
выпуски наконечников следует скреплять с продольной арматурой сваи точечной
сваркой или вязальной проволокой. Наконечник следует устанавливать по шаблону.
15.
Концы сваи без наконечника и сваи-оболочки должны быть усилены спиралями из
проволоки класса В-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.
Марки,
ведомость стержней и выборка стали на спирали приведены в табл. 8.
16.
Все сварные соединения должны удовлетворять требованиям ГОСТ 14098-68, ГОСТ
10922-75 и СН 393-78.

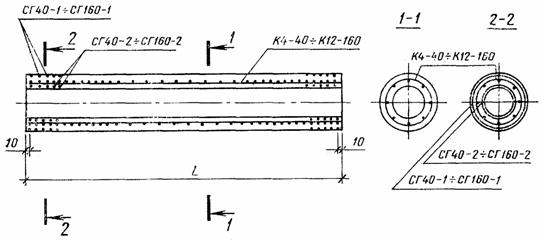

Армирование
сваи без наконечника и сваи-оболочки
Черт.
3

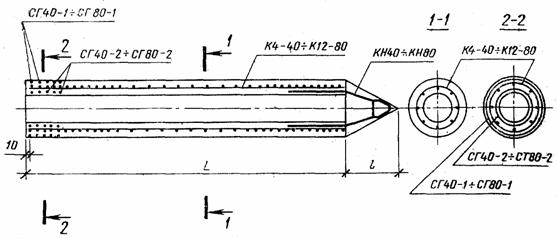

Армирование
сваи с наконечником
Черт.
4

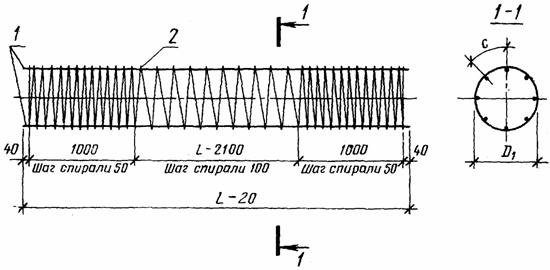

Арматурные
каркасы К4-40
К12-160
Черт.
5
| Наконечники свай СК4-40н
| Каркасы наконечников КН40
|
| Черт. | Черт. |
СК12-80н
КН80
Таблица
2
Спецификация
арматурных изделий на сваю и сваю-оболочку
| Марка | Арматурный | Спираль | Каркас наконечника | |
|
| (1 | Марка | Количество | (1 |
| 1 | 2 | 3 | 4 | 5 |
| СК4-40 |
К4-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК4-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК5-40 |
К5-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК5-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК6-40 |
К6-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК6-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК7-40 |
К7-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК7-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК8-40 |
К8-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК8-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК9-40 |
К9-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК9-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК10-40 |
К10-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК10-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК11-40 |
К11-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК11-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК12-40 |
К12-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК12-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК13-40 |
К13-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК13-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК14-40 |
К14-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК14-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК15-40 |
К15-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК15-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК16-40 |
К16-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК16-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК17-40 |
К17-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК17-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК18-40 |
К18-40 | СГ40-1 СГ40-2 | 2 2 | — |
| СК18-40н |
| СГ40-1 СГ40-2 | 1 1 | КН40 |
| СК4-50 |
К4-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК4-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК5-50 |
К5-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК5-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК6-50 |
К6-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК6-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК7-50 |
К7-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК7-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК8-50 |
К8-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК8-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК9-50 |
К9-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК9-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК10-50 |
К10-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК10-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК11-50 |
К11-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК11-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК12-50 |
К12-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК12-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК13-50 |
К13-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК13-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК14-50 |
К14-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК14-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК15-50 |
К15-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК15-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК16-50 |
К16-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК16-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК17-50 |
К17-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК17-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК18-50 |
К18-50 | СГ50-1 СГ50-2 | 2 2 | — |
| СК18-50н |
| СГ50-1 СГ50-2 | 1 1 | КН50 |
| СК4-60 |
К4-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК4-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК5-60 |
К5-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК5-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК6-60 |
К6-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК6-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК7-60 |
К7-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК7-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК8-60 |
К8-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК8-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК9-60 |
К9-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК9-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК10-60 |
К10-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК10-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК11-60 |
К11-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК11-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК12-60 |
К12-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК12-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК13-60 |
К13-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК13-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК14-60 |
К14-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК14-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК15-60 |
К15-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК15-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК16-60 |
К16-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК16-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК17-60 |
К17-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК17-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК18-60 |
К18-60 | СГ60-1 СГ60-2 | 2 2 | — |
| СК18-60н |
| СГ60-1 СГ60-2 | 1 1 | КН60 |
| СК4-80 |
К4-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК4-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК5-80 |
К5-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК5-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК6-80 |
К6-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК6-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК7-80 |
К7-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК7-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК8-80 |
К8-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК8-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК9-80 |
К9-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК9-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК10-80 |
К10-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК10-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК11-80 |
К11-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК11-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СК12-80 |
К12-80 | СГ80-1 СГ80-2 | 2 2 | — |
| СК12-80н |
| СГ80-1 СГ80-2 | 1 1 | КН80 |
| СO6-100 | К6-100 | СГ100-1 СГ100-2 |
|
|
| СO7-100 | К7-100 | СГ100-1 СГ100-2 |
|
|
| СO8-100 | К8-100 | СГ100-1 СГ100-2 | 2 | — |
| СO9-100 | К9-100 | СГ100-1 СГ100-2 |
|
|
| СO10-100 | К10-100 | СГ100-1 СГ100-2 |
|
|
| СO11-100 | К11-100 | СГ100-1 СГ100-2 |
|
|
| СO12-100 | К12-100 | СГ100-1 СГ100-2 |
|
|
| СO6-120 | К6-120 | СГ120-1 СГ120-2 |
|
|
| СO7-120 | К7-120 | СГ120-1 СГ120-2 | 2 | — |
| СO8-120 | К8-120 | СГ120-1 СГ120-2 |
|
|
| СO9-120 | К9-120 | СГ120-1 СГ120-2 |
|
|
| СO10-120 | К10-120 | СГ120-1 СГ120-2 |
|
|
| СO11-120 | К11-120 | СГ120-1 СГ120-2 |
|
|
| СO12-120 | К12-120 | СГ120-1 СГ120-2 |
|
|
| СO6-160 | К6-160 | СГ160-1 СГ160-2 | 2 | — |
| СO7-160 | К7-160 | СГ160-1 СГ160-2 |
|
|
| СO8-160 | К8-160 | СГ160-1 СГ160-2 |
|
|
| СO9-160 | К9-160 | СГ160-1 СГ160-2 |
|
|
| СO10-160 | К10-160 | СГ160-1 СГ160-2 |
|
|
| СO11-160 | К11-160 | СГ160-1 СГ160-2 |
|
|
| СO12-160 | К12-160 | СГ160-1 СГ160-2 | 2 | — |
Таблица
3
Выборка
стали на одну сваю и сваю-оболочку
| Марка | Арматурная | Листовая | Всего | ||||||||||
| и | по | по 6727-80, | по |
| |||||||||
|
| Класс | Класс | класс | толщина |
| ||||||||
|
| Диа- | Масса, | Диа- | Масса, | Итого, | Диа- | Масса, | Диа- | Масса, | 1 |
| ||
|
| метр, | кг | метр, | кг | кг | метр, | кг | метр, | кг | кг | |||
| СК4-40 СК4-40н СК5-40 СК5-40н СК6-40 СК6-40н СК7-40 СК7-40н |
6 | 5,3 5,3 6,6 6,6 8,0 8,0 12,4 12,4 |
| — 1,8 — 1,8 — 1,8 — 1,8 | 5,3 7,1 6,6 8,4 8,0 9,8 12,4 14,2 |
— |
— |
| 13,9 11,9 15,6 13,6 17,2 15,2 18,8 16,8 | — 0,6 — 0,6 — 0,6 — 0,6 | 19,2 19,6 22,2 22,6 25,2 25,6 31,2 31,6 | ||
| СК8-40 СК8-40н СК9-40 СК9-40н СК10-40 СК10-40н СК11-40 СК11-40н |
|
|
8 | — 1,8 — 1,8 — 1,8 — 1,8 | — 1,8 — 1,8 — 1,8 — 1,8 |
6 | 14,9 14,9 15,9 15,9 22,2 22,2 24,4 24,4 |
5 | 20,7 18,7 22,3 20,3 24,0 22,0 25,6 23,6 | — 0,6 — 0,6 — 0,6 — 0,6 | 35,0 35,4 38,3 38,7 46,2 46,6 50,0 50,4 | ||
| СК12-40 СК12-40н СК13-40 СК13-40н СК14-40 СК14-40н СК15-40 СК15-40н СК16-40 СК16-40н |
— |
— |
| — 1,8 — 1,8 — 1,8 — 1,8 — 1,8 | — 1,8 — 1,8 — 1,8 — 1,8 — 1,8 |
8 | 37,9 37,9 41,0 41,0 55,2 55,2 59,2 59,2 75,7 75,7 |
| 27,3 25,3 29,0 27,0 30,6 28,6 32,3 30,3 33,9 31,9 | — 0,6 — 0,6 — 0,6 — 0,6 — 0,6 | 65,2 65,6 70,0 70,4 85,8 86,2 91,5 91,9 109,6 110,0 | ||
| СК17-40 СК17-40н СК18-40 СК18-40н |
|
|
| — 1,8 — 1,8 | — 1,8 — 1,8 |
10
| 104,8 104,8 110,9 110,9 |
| 35,9 33,9 37,6 35,6 | — 0,6 — 0,6 | 140,7 141,1 148,5 148,9 | ||
| СК4-50 СК4-50н СК5-50 СК5-50н СК6-50 СК6-50н СК7-50 СК7-50н |
6 | 7,1 7,1 8,8 8,8 10,6 10,6 12,4 12,4 |
8 | — 2,0 — 2,0 — 2,0 — 2,0 | 7,1 9,1 8,8 10,8 10,6 12,6 12,4 14,4 |
— |
— |
5 | 18,9 15,9 21,0 18,0 23,2 20,2 25,3 22,3 | — 0,9 — 0,9 — 0,9 — 0,9 | 26,0 25,9 29,8 29,7 33,8 33,7 37,7 37,6 | ||
| СК8-50 СК8-50н СК9-50 СК9-50н СК10-50 СК10-50н СК11-50 СК11-50н |
|
|
| — 2,0 — 2,0 — 2,0 — 2,0 | — 2,0 — 2,0 — 2,0 — 2,0 |
6 | 14,3 14,3 15,9 15,9 22,2 22,2 24,4 24,4 |
| 27,6 24,6 29,7 26,7 31,9 28,9 34,0 31,0 | — 0,9 — 0,9 — 0,9 — 0,9 | 41,9 41,8 45,7 45,6 54,1 54,0 58,4 58,3 | ||
| СК12-50 СК12-50н СК13-50 СК13-50н СК14-50 СК14-50н СК15-50 СК15-50н СК16-50 СК16-50н | — | — | 8 | — 2,0 — 2,0 — 2,0 — 2,0 — 2,0 | — 2,0 — 2,0 — 2,0 — 2,0 — 2,0 |
8 | 37,9 37,9 41,0 41,0 55,2 55,2 59,2 59,2 75,7 75,7 | 5 | 36,1 33,1 38,3 35,3 40,4 37,4 42,6 39,6 44,7 41,7 | — 0,9 — 0,9 — 0,9 — 0,9 — 0,9 | 74,0 73,9 79,3 79,2 95,6 95,5 101,8 101,7 120,4 120,3 | ||
| СК17-50 СК17-50н СК18-50 СК18-50н |
|
|
| — 2,0 — 2,0 | — 2,0 — 2,0 |
10 | 104,8 104,8 110,9 110,9 |
| 47,2 44,2 49,4 46,4 | — 0,9 — 0,9 | 152,0 151,9 160,3 160,2 | ||
| СК4-60 СК4-60н СК5-60 СК5-60н СК6-60 СК6-60н СК7-60 СК7-60н |
6 | 7,1 7,1 8,8 8,8 10,6 10,6 12,4 12,4 |
| — 2,2 — 2,2 — 2,2 — 2,2 | 7,1 9,3 8,8 11,0 10,6 12,8 12,4 14,6 |
— |
— | 5 | 23,2 19,2 25,7 21,7 28,2 24,2 30,7 26,7 | — 1,3 — 1,3 — 1,3 — 1,3 | 30,3 29,8 34,5 34,0 38,8 38,3 43,1 42,6 | ||
| СК8-60 СК8-60н СК9-60 СК9-60н |
|
| 8 | — 2,2 — 2,2 | — 2,2 — 2,2 |
6 | 14,2 14,2 19,9 19,9 |
| 33,4 29,4 36,0 32,0 | — 1,3 — 1,3 | 47,6 47,1 55,9 55,4 | ||
| СК10-60 СК10-60н СК11-60 СК11-60н СК12-60 СК12-60н СК13-60 СК13-60н | — | — |
| — 2,2 — 2,2 — 2,2 — 2,2 | — 2,2 — 2,2 — 2,2 — 2,2 |
8 | 31,6 31,6 34,7 34,7 47,3 47,3 51,3 51,3 |
| 38,5 34,5 41,0 37,0 43,5 39,5 46,0 42,0 | — 1,3 — 1,3 — 1,3 — 1,3 | 70,1 69,6 75,7 75,2 90,8 90,3 97,3 96,8 | ||
| СК14-60 СК14-60н СК15-60 СК15-60н СК16-60 СК16-60н СК17-60 СК17-60н СК18-60 СК18-60н |
|
|
| — 2,2 — 2,2 — 2,2 — 2,2 — 2,2 | — 2,2 — 2,2 — 2,2 — 2,2 — 2,2 |
10 | 69,0 69,0 73,9 73,9 98,6 98,6 125,7 125,7 133,1 133,1 | 5 | 48,9 44,9 51,4 47,4 54,0 50,0 56,5 52,5 59,1 55,1 | — 1,3 — 1,3 — 1,3 — 1,3 — 1,3 | 117,9 117,4 125,3 124,8 152,6 152,1 182,2 181,7 192,2 191,7 | ||
| СК4-80 СК4-80н СК5-80 СК5-80н СК6-80 СК6-80н СК7-80 СК7-80н |
6 | 10,6 10,6 13,3 13,3 15,9 15,9 18,6 18,6 |
8 | — 2,7 — 2,7 — 2,7 — 2,7 | 10,6 13,3 13,3 16,0 15,9 18,6 18,6 21,3 |
— |
— |
| 35,0 28,1 38,5 31,6 41,9 35,0 45,4 38,5 | — 2,2 — 2,2 — 2,2 — 2,2 | 45,6 43,6 51,8 49,8 57,8 55,8 64,0 62,0 | ||
| СК8-80 СК8-80н СК9-80 СК9-80н СК10-80 СК10-80н |
|
|
| 37,8 40,5 42,6 45,3 47,3 50,0 | 37,8 40,5 42,6 45,3 47,3 50,0 |
|
|
5 | 49,1 42,2 52,6 45,7 56,1 49,2 | — 2,2 — 2,2 — 2,2 | 86,9 84,9 95,2 93,2 103,4 101,4 | ||
| СК11-80 СК11-80н СК12-80 СК12-80н |
|
|
| — 2,7 — 2,7 | — 2,7 — 2,7 |
8
| 60,7 60,7 66,2 66,2 |
| 59,6 52,7 63,0 56,1 | — 2,2 — 2,2 | 120,3 118,3 129,2 127,2 | ||
| СО6-100 СО7-100 СО8-100 СО9-100 СО10-100 СО11-100 СО12-100 |
|
|
|
|
|
12 | 74,3 86,8 99,2 111,6 124,1 136,5 148,9 |
| 57,3 61,7 66,2 70,7 75,2 79,7 84,2 |
| 131,6 148,5 165,4 182,3 199,3 216,2 233,1 | ||
| СО6-120 СО7-120 СО8-120 СО9-120 СО10-120 СО11-120 СО12-120 | — | — | — | — | — |
10 | 66,4 77,5 88,6 99,7 110,8 121,9 133,0 | 5 | 73,7 79,2 84,6 90,0 95,5 100,9 106,4 | — | 140,1 156,7 173,2 189,7 206,3 222,8 239,4 | ||
| СО6-160 СО7-160 СО8-160 СО9-160 СО10-160 СО11-160 СО12-160 |
|
|
|
|
|
12 | 148,7 173,6 198,4 223,3 248,1 273,0 297,9 |
| 111,9 119,3 126,7 134,1 141,5 148,9 156,3 |
| 260,6 292,9 325,1 357,4 389,6 421,9 454,2 | ||
Таблица
4
Ведомость
стержней на один каркас сваи и сваи-оболочки
| Марка | Позиция |
Эскиз | Диаметр, | Размеры, | Количество | ||
|
|
|
| класс |
| D1 |
|
|
| К4-40 | 1 2 |
| 6АI 5BI | 3980 64690 | — 337 | 171 — | 6 1 |
| К5-40 | 1 2 |
| 6АI 5BI | 4980 75320 | — 337 | 171 — | 6 1 |
| К6-40 | 1 2 |
| 6АI 5BI | 5980 85950 | — 337 | 171 — | 6 1 |
| К7-40 | 1 2 |
| 6АI 5BI | 6980 96570 | — 337 | 128 — | 8 1 |
| К8-40 | 1 2 |
| 6АIII 5BI | 7980 108470 | — 337 | 129 — | 8 1 |
| К9-40 | 1 2 |
| 6АIII 5BI | 8980 119220 | — 337 | 129 — | 8 1 |
| К10-40 | 1 2 |
| 6АIII 5BI | 9980 129980 | — 337 | 129 — | 10 1 |
| К11-40 | 1 2 |
| 6АIII 5BI | 10980 140730 | — 337 | 129 — | 10 1 |
| К12-40 | 1 2 |
| 8АIII 5BI | 11980 151480 | — 341 | 128 — | 8 1 |
| К13-40 | 1 2 |
| 8АIII 5BI | 12980 162240 | — 341 | 129 — | 8 1 |
| К14-40 | 1 2 |
| 8АIII 5BI | 13980 172990 | — 341 | 103 — | 10 1 |
| К15-40 | 1 2 |
| 8АIII 5BI | 14980 183750 | — 341 | 103 — | 10 1 |
| К16-40 | 1 2 |
| 8АIII 5BI | 15980 194500 | — 341 | 86 — | 12 1 |
| К17-40 | 1 2 |
| 10АIII 5BI | 16980 207640 | — 345 | 104 — | 10 1 |
| К18-40 | 1 2 |
| 10АIII 5BI | 17980 218520 | — 345 | 104 — | 10 1 |
| К4-50 | 1 2 |
| 6АI 5BI | 3980 83810 | — 437 | 167 — | 8 1 |
| К5-50 | 1 2 |
| 6АI 5BI | 4980 97570 | — 437 | 167 — | 8 1 |
| К6-50 | 1 2 |
| 6АI 5BI | 5980 111330 | — 437 | 167 — | 8 1 |
| К7-50 | 1 2 |
| 6АI 5BI | 6980 125080 | — 437 | 167 — | 8 1 |
| К8-50 | 1 2 |
| 6АI 5BI | 7980 140110 | — 437 | 168 — | 8 1 |
| К9-50 | 1 2 |
| 6АIII 5BI | 8980 153990 | — 437 | 168 — | 8 1 |
| К10-50 | 1 2 |
| 6АIII 5BI | 9980 167880 | — 437 | 168 — | 10 1 |
| К11-50 | 1 2 |
| 6АIII 5BI | 10980 181760 | — 437 | 168 — | 10 1 |
| К12-50 | 1 2 |
| 8АIII 5BI | 11980 195640 | — 441 | 168 — | 8 1 |
| К13-50 | 1 2 |
| 8АIII 5BI | 12980 209530 | — 441 | 168 — | 8 1 |
| К14-50 | 1 2 |
| 8АIII 5BI | 13980 223410 | — 441 | 134 — | 10 1 |
| К15-50 | 1 2 |
| 8АIII 5BI | 14980 237290 | — 441 | 134 — | 10 1 |
| К16-50 | 1 2 |
| 8АIII 5BI | 15980 251180 | — 441 | 112 — | 12 1 |
| К17-50 | 1 2 |
| 10АIII 5BI | 16980 267450 | — 445 | 135 — | 10 1 |
| К18-50 | 1 2 |
| 10АIII 5BI | 17980 281460 | — 445 | 135 — | 10 1 |
| К4-60 | 1 2 |
| 6АI 5BI | 3980 99120 | — 517 | 199 — | 8 1 |
| К5-60 | 1 2 |
| 6АI 5BI | 4980 115380 | — 517 | 199 — | 8 1 |
| К6-60 | 1 2 |
| 6АI 5BI | 5980 131650 | — 517 | 199 — | 8 1 |
| К7-60 | 1 2 |
| 6АI 5BI | 6980 147910 | — 517 | 159 — | 8 1 |
| К8-60 | 1 2 |
| 6АIII 5BI | 7980 165440 | — 517 | 199 — | 8 1 |
| К9-60 | 1 2 |
| 6АIII 5BI | 8980 181830 | — 517 | 160 — | 10 1 |
| К10-60 | 1 2 |
| 8АIII 5BI | 9980 198220 | — 521 | 160 — | 8 1 |
| К11-60 | 1 2 |
| 8АIII 5BI | 10980 214610 | — 521 | 160 — | 8 1 |
| К12-60 | 1 2 |
| 8АIII 5BI | 11980 231000 | — 521 | 160 — | 10 1 |
| К13-60 | 1 2 |
| 8АIII 5BI | 12980 247390 | — 521 | 160 — | 10 1 |
| К14-60 | 1 2 |
| 10АIII 5BI | 13980 265800 | — 525 | 200 — | 8 1 |
| К15-60 | 1 2 |
| 10АIII 5BI | 14980 282320 | — 525 | 200 — | 8 1 |
| К16-60 | 1 2 |
| 10АIII 5BI | 15980 298830 | — 525 | 160 — | 10 1 |
| К17-60 | 1 2 |
| 10АIII 5BI | 16980 315350 | — 525 | 133 — | 12 1 |
| К18-60 | 1 2 |
| 10АIII 5BI | 17980 331920 | — 525 | 133 — | 12 1 |
| К4-80 | 1 2 |
| 6АI 5BI | 3980 137400 | — 717 | 185 — | 12 1 |
| К5-80 | 1 2 |
| 6АI 5BI | 4980 159940 | — 717 | 185 — | 12 1 |
| К6-80 | 1 2 |
| 6АI 5BI | 5980 182470 | — 717 | 185 — | 12 1 |
| К7-80 | 1 2 |
| 6АI 5BI | 6980 205010 | — 717 | 185 — | 12 1 |
| К8-80 | 1 2 |
| 8АI 5BI | 7980 228810 | — 721 | 185 — | 12 1 |
| К9-80 | 1 2 |
| 8АI 5BI | 8980 251470 | — 721 | 185 — | 12 1 |
| К10-80 | 1 2 |
| 8АI 5BI | 9980 274130 | — 721 | 185 — | 12 1 |
| К11-80 | 1 2 |
| 8АIII 5BI | 10980 296800 | — 721 | 159 — | 14 1 |
| К12-80 | 1 2 |
| 8АIII 5BI | 11980 319460 | — 721 | 159 — | 14 1 |
| К6-100 | 1 2 |
| 12АIII 5BI | 5980 236370 | — 897 | 205 — | 14 1 |
| К7-100 | 1 2 |
| 12АIII 5BI | 6980 265550 | — 897 | 205 — | 14 1 |
| К8-100 | 1 2 |
| 12АIII 5BI | 7980 294740 | — 897 | 205 — | 14 1 |
| К9-100 | 1 2 |
| 12АIII 5BI | 8980 323930 | — 897 | 205 — | 14 1 |
| К10-100 | 1 2 |
| 12АIII 5BI | 9980 353120 | — 897 | 205 — | 14 1 |
| К11-100 | 1 2 |
| 12АIII 5BI | 10980 382310 | — 897 | 205 — | 14 1 |
| К12-100 | 1 2 |
| 12АIII 5BI | 11980 411490 | — 897 | 205 — | 14 1 |
| К6-120 | 1 2 |
| 10АIII 5BI | 5980 286200 | — 1093 | 194 — | 18 1 |
| К7-120 | 1 2 |
| 10АIII 5BI | 6980 321540 | — 1093 | 194 — | 18 1 |
| К8-120 | 1 2 |
| 10АIII 5BI | 7980 356880 | — 1093 | 194 — | 18 1 |
| К9-120 | 1 2 |
| 10АIII 5BI | 8980 392220 | — 1093 | 194 — | 18 1 |
| К10-120 | 1 2 |
| 10АIII 5BI | 9980 407560 | — 1093 | 194 — | 18 1 |
| К11-120 | 1 2 |
| 10АIII 5BI | 10980 462900 | — 1093 | 194 — | 18 1 |
| К12-120 | 1 2 |
| 10АIII 5BI | 11980 498240 | — 1093 | 194 — | 18 1 |
| К6-160 | 1 2 |
| 12АIII 5BI | 5980 388940 | — 1497 | 170 — | 28 1 |
| К7-160 | 1 2 |
| 12АIII 5BI | 6980 436960 | — 1497 | 170 — | 28 1 |
| К8-160 | 1 2 |
| 12АIII 5BI | 7980 484980 | — 1497 | 170 — | 28 1 |
| К9-160 | 1 2 |
| 12АIII 5BI | 8980 533000 | — 1497 | 170 — | 28 1 |
| К10-160 | 1 2 |
| 12АIII 5BI | 9980 581020 | — 1497 | 170 — | 28 1 |
| К11-160 | 1 2 |
| 12АIII 5BI | 10980 629040 | — 1497 | 170 — | 28 1 |
| К12-160 | 1 2 |
| 12АIII 5BI | 11980 677060 | — 1497 | 170 — | 28 1 |
Примечание.
Размеры каркасов сваи и сваи-оболочки обозначены на черт. 5
Таблица
5
Выборка
стали на один каркас сваи и сваи-оболочки
|
| Арматурная |
| |||||
| Марка | по | по 6727-80, | Всего масса, | ||||
|
| Класс | Класс | класс | кг | |||
|
| Диаметр,мм | Масса, кг | Диаметр, мм | Масса, кг | Диаметр, мм | Масса, кг |
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| К4-40 К5-40 К6-40 К7-40 |
6 | 5,3 6,6 8,0 12,4 |
— |
— |
| 9,9 11,6 13,2 14,8 | 15,2 18,2 21,2 27,2 |
| К8-40 К9-40 К10-40 К11-40 |
|
|
6 | 14,3 15,9 22,2 24,4 |
5 | 16,7 18,3 20,0 21,6 | 31,0 34,1 42,2 46,0 |
| К12-40 К13-40 К14-40 К15-40 К16-40 |
— |
— |
— | 37,9 41,0 55,2 59,2 75,7 |
| 23,3 25,0 26,6 28,3 29,9 | 61,2 66,0 81,8 87,5 105,6 |
| К17-40 К18-40 |
|
| 10 | 104,8 110,9 |
| 31,9 33,6 | 136,7 144,5 |
| К4-50 К5-50 К6-50 К7-50 |
6 | 7,1 8,8 10,6 12,4 |
— |
— |
| 12,9 15,0 17,2 19,3 | 20,0 23,8 27,8 31,7 |
| К8-50 К9-50 К10-50 К11-50 |
|
|
6 | 14,3 15,9 22,2 24,4 | 5 | 21,6 23,7 25,9 28,0 | 35,9 39,6 48,1 52,4 |
| К12-50 К13-50 К14-50 К15-50 К16-50 |
— |
— |
8 | 37,9 41,0 55,2 59,2 75,7 |
| 30,1 32,3 34,4 36,6 38,7 | 68,0 73,3 89,6 95,8 114,4 |
| К17-50 К18-50 |
|
| 10 | 104,8 110,9 |
| 41,2 43,4 | 146,0 154,3 |
| К4-60 К5-60 К6-60 К7-60 |
6 | 7,1 8,8 10,6 12,4 |
— |
— |
| 15,2 17,7 20,2 22,7 | 22,3 26,5 30,8 35,1 |
| К8-60 К9-60 |
|
|
6 | 14,2 19,9 |
| 25,4 28,0 | 39,6 47,9 |
| К10-60 К11-60 К12-60 К13-60 |
— |
— |
8 | 31,6 34,7 47,3 51,3 |
| 30,5 33,0 35,5 38,0 | 62,1 67,7 82,8 89,3 |
| К14-60 К15-60 К16-60 К17-60 К18-60 |
|
|
10 | 69,0 73,9 98,6 125,7 133,1 |
| 40,9 43,4 46,0 48,5 51,1 | 109,9 117,3 144,6 174,2 184,2 |
| К4-80 К5-80 К6-80 К7-80 |
6 | 10,6 13,3 15,9 18,6 |
— |
— |
| 21,2 24,7 28,1 31,6 | 31,8 38,0 44,0 50,2 |
| К8-80 К9-80 К10-80 |
8 | 37,8 42,6 47,3 |
|
|
| 35,3 38,8 42,3 | 73,1 81,4 89,6 |
| К11-80 К12-80 |
|
| 8 | 60,7 66,2 |
| 45,8 49,2 | 106,5 115,4 |
| К6-100 К7-100 К8-100 К9-100 К10-100 К11-100 К12-100 |
|
|
12 | 74,3 86,8 99,2 111,6 124,1 136,5 148,9 | 5 | 36,5 40,9 45,4 49,9 54,4 58,9 63,4 | 110,8 127,7 144,6 161,5 178,5 195,4 212,3 |
| К6-120 К7-120 К8-120 К9-120 К10-120 К11-120 К12-120 | — | — |
10 | 66,4 77,5 88,6 99,7 110,8 121,9 133,0 |
| 44,1 49,6 55,0 60,4 65,9 71,3 76,8 | 110,5 127,1 143,6 160,1 176,7 193,2 209,8 |
| К6-160 К7-160 К8-160 К9-160 К10-160 К11-160 К12-160 |
|
|
12 | 148,7 173,6 198,4 223,3 248,1 278,0 297,9 |
5 | 59,9 67,3 74,7 82,1 89,5 96,9 104,3 | 208,6 240,9 273,1 305,4 337,6 369,9 402,2 |
Таблица
6
Ведомость
стержней на один каркас наконечника
| Маркакаркаса | Позиция | Эскиз | Диаметр, | Размеры, | Длина | Количество | |||||
| наконечника |
|
| класс |
|
|
|
|
|
|
|
|
| КН40 | 1 2 3 |
| 8АI 8АI — | 150 — — | 170 — — | 310 — — | 190 — — | — 148 — | — — 223 | 1932 592 — | 2 1 1 |
| КН50 | 1 2 3 |
| 8АI 8АI — | 200 — — | 220 — — | 410 — — | 238 — — | — 183 — | — — 279 | 2154 732 — | 2 1 1 |
| КН60 | 1 2 3 |
| 8АI 8АI — | 250 — — | 270 — — | 490 — — | 288 — — | — 225 — | — — 335 | 2371 900 — | 2 1 1 |
| КН80 | 1 2 3 |
| 8АI 8АI — | 350 — — | 370 — — | 690 — — | 388 — — | — 298 — | — — 446 | 2818 1192 — | 2 1 1 |
Таблица
7
Выборка
стали на каркас наконечника
|
Маркакаркаса | Арматурная ГОСТ 8 | Листовая ГОСТ толщина |
Всегомасса |
|
| кг | ||
| КН40 КН50 КН60 КН80 | 1,8 2,0 2,2 2,7 | 0,6 0,9 1,3 2,2 | 2,4 2,9 3,5 4,9 |
Таблица
8
Ведомость
стержней и выборка стали на спираль головы
| Марка спирали | Эскиз | Диаметр, мм, класс | Длина заготовки | D2, мм | Количество | Масса, кг |
| СГ40-1 СГ40-2 |
|
| 7450 5100 | 395 270 | 6 | 1,2 0,8 |
| СГ50-1 СГ50-2 |
|
| 10890 8140 | 495 370 | 7 | 1,7 1,3 |
| СГ60-1 СГ60-2 |
|
5BI | 14950 10810 | 595 430 | 8 | 2,3 1,7 |
| СГ80-1 СГ80-2 |
|
| 24970 19790 | 795 630 | 10 | 3,8 3,1 |
| СГ100-1 СГ100-2 |
|
| 37500 29770 | 995 790 | 12 | 5,8 4,6 |
| СГ120-1 СГ120-2 |
|
| 52540 43530 | 1195 990 | 14 | 8,1 6,7 |
| СГ160-1 СГ160-2 |
|
| 90150 78570 | 1595 1390 | 18 | 13,9 12,1 |
,
18.
Подъем свай и свай-оболочек следует производить захватами в местах, отмеченных
на поверхности свай и свай-оболочек краской: в виде одинарной полосы — при
транспортировании и выемке из опалубки на расстоянии
от торца, в виде двойной полосы — при подъеме на копер на расстоянии
от
торца. Отметки наносят на двух противоположных сторонах поверхности свай и свай-оболочек,
длина отметки должна быть не менее 10 см для полых свай и 20 см для
свай-оболочек. Разметку мест захвата производят в соответствии с черт. 1, 2 и
табл.1. Краски должны быть несмываемыми. Конструкции захвата должны
удовлетворять требованиям техники безопасности.
Сваи
и сваи-оболочки, для которых не указаны места подъема при транспортировании и
выемке из опалубки, разрешается поднимать за торцы при помощи захватов
специальной конструкции.
При
складировании и транспортировании прокладки под такие сваи и сваи-оболочки
следует располагать на расстоянии 0,5 м от торцов.
19.
Сваи длиной 6 м и более должны быть испытаны на раскрытие трещин путем укладки
их на две опоры, расположенные по схеме, указанной на черт. 8.
Схема
испытания свай
Черт.
8
После
укладки сваи на две опоры через 10 мин производят осмотр ее верхней поверхности
над опорами. Сваю считают выдержавшей испытание, если ширина раскрытия трещин
не превышает 0,2 мм. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.
Сваи-оболочки,
изготовленные по чертежам, приведенным в настоящем стандарте, на раскрытие
трещин не испытывают.
ПРИЛОЖЕНИЕ
Справочное
УСЛОВИЯ
РАСЧЕТА ПРИМЕНЕНИЯ СВАЙ И СВАЙ-ОБОЛОЧЕК
1.
Сваи и сваи-оболочки, предусмотренные настоящим стандартом, рассчитаны на изгиб
от усилий, возникающих при подъеме на копер за одну точку, расположенную от
торца на расстоянии, равном 0,294 длины цилиндрической части сваи и
сваи-оболочки, по прочности и по кратковременному раскрытию трещин до
=0,3
мм. Коэффициент перегрузки к нагрузке от собственного веса не учитывают.
Коэффициент
динамичности принят равным:
1,5
— при расчете по прочности;
1,25
— при расчете по раскрытию трещин.
2.
Сваи-оболочки рассчитаны также на вибропогружение. Рекомендуемые марки
вибропогружателей приведены в таблице
| Размеры | Марки | |
| Наружный мм | Длина, |
|
| 1000 |
| ВП-3М |
| 1200 | 6-12 |
|
| 1600 |
| ВУ-1,6 |
3.
При проектировании свайных фундаментов сваи и сваи-оболочки должны быть
рассчитаны по прочности и раскрытию трещин на нагрузки, передаваемые на сваю
или сваю-оболочку в строительный и эксплуатационный периоды. При этом
допустимую ширину раскрытия трещин принимают в соответствии с требованиями СНиП
II-21-75.
4.
При проверке свай и свай-оболочек по прочности и раскрытию трещин до
= 0,3 мм на внецентренное сжатие от эксплуатационных нагрузок М и N

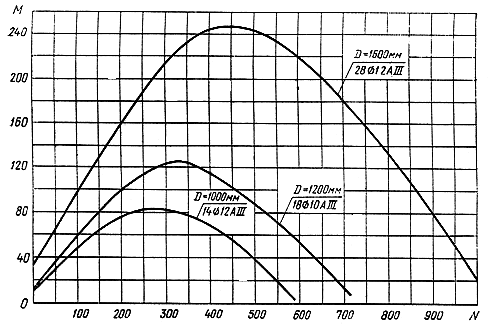

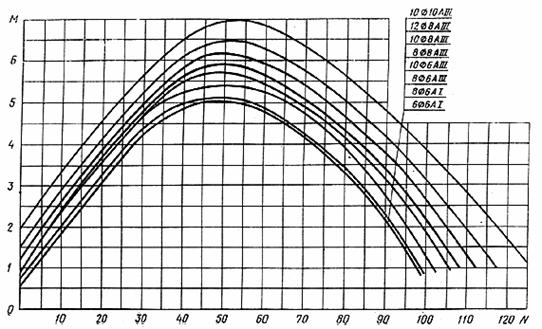

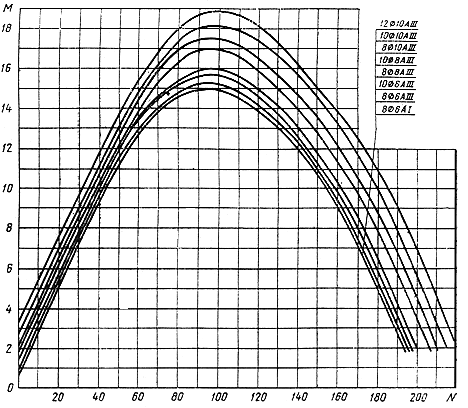

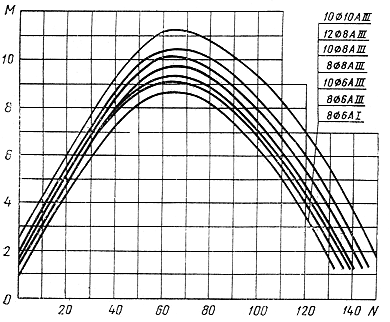

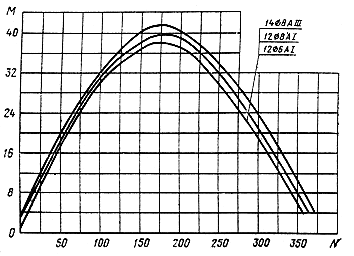

допускается пользоваться графиками, приведенными на черт. 1 — 5 настоящего
приложения.
На
графиках приняты обозначения: N —
нормальная сила, тс и М —
изгибающий момент относительно оси сваи или сваи-оболочки, тсм, передаваемые на
сваю или сваю-оболочку при эксплуатации здания и сооружения. Предполагается,
что свая или свая-оболочка по всей длине находится в грунте, и ее продольный
изгиб не учитывают.
5.
После выбора длины и сечения сваи и сваи-оболочки (по геологическим условиям)
устанавливают класс, диаметр и количество стержней продольной арматуры в
соответствии с настоящим стандартом.
6.
Если точка с координатами M и N лежит ниже кривой, соответствующей
принятому армированию сваи или сваи-оболочки, то выбранная свая или
свая-оболочка удовлетворяет расчету по прочности и раскрытию трещин на
эксплуатационные нагрузки М и N, если точка лежит выше — не
удовлетворяет.
Сваи
диаметром 400 мм. Бетон М 300
Черт.
1
Сваи
диаметром 500 мм. Бетон М 300
Черт.
2
Сваи
диаметром 600 мм. Бетон М 300
Черт.
3
Сваи
диаметром 800 мм. Бетон М 400
Черт.
4
Сваи-оболочки
диаметром 1000, 1200, 1600 мм. Бетон М 400
Черт.
5
«ГОСТ 19804.5-83 Сваи полые круглого сечения и сваи-оболочки железобетонные цельные с ненапрягаемой арматурой. Конструкции и размеры» предоставляется для ознакомления. Вы можете бесплатно скачать его только для личного пользования.
