ГОСТ
19231.1-83
УДК
691.328-41:006.354
Группа Ж33
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ПЛИТЫ
ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ
ПОКРЫТИЙ
ТРАМВАЙНЫХ ПУТЕЙ
Конструкция
и размеры
Reinforced
concrete slabs for tramway track
pavements.
Structure and dimensions
ОКП
58 4600
Дата
введения 1984-01-01
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1.
РАЗРАБОТАН Министерством жилищно-коммунального хозяйства РСФСР
Научно-исследовательским
институтом бетона и железобетона (НИИЖБ) Госстроя СССР
ИСПОЛНИТЕЛИ
В.А.Семина, канд.техн.наук (руководитель темы); А.Н.Стульчиков канд. техн.наук;
Г.Т.Осипович; Л.А.Когель; Н.А.Гаврилова; Н.Н.Перетрухин
2.
ВНЕСЕНЫ Министерством жилищно-коммунального хозяйства РСФСР
Зам.
министра С.М.Ионов
3.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по
делам строительства от 26 января 1983 г. № 18
4.
ПЕРЕИЗДАНИЕ. Февраль 1984 г.
1.
Настоящий стандарт распространяется на железобетонные плиты типов 1П, 2П и 3П,
изготовляемые из тяжелого бетона и предназначенные для устройства покрытий
трамвайных путей, и устанавливает конструкцию плит и арматурных изделий к ним.
2.
Плиты должны удовлетворять всем требованиям ГОСТ 19231.0-83 и настоящего
стандарта.
3.
Технические показатели плит приведены в табл. 1.
Таблица
1
Марка | Нормативная | Класс | Расход материалов на | |
| автомобильная | прочности | Бетон, м3 | Сталь, кг |
1П14.15.12 | Н-30 |
| 0,25 | 19,73 |
1П14.15.10 | Н-10 |
| 0,21 | 18,19 |
1П14.17.12 | Н-30 |
| 0,29 | 21,89 |
1П14.17.10 | Н-10 |
| 0,24 | 20,22 |
1П14.19.12 | Н-30 |
| 0,31 | 22,20 |
1П14.19.10 | Н-10 |
| 0,26 | 20,98 |
1П14.21.12 | Н-30 |
| 0,35 | 24,81 |
1П14.21.10 | Н-10 | В30 | 0,29 | 23,46 |
1П7.14.12 | Н-30 |
| 0,11 | 10,42 |
1П7.14.10 | Н-10 |
| 0,09 | 8,58 |
2П14.15.12 | Н-30 |
| 0,22 | 16,98 |
2П14.15.10 | Н-10 |
| 0,20 | 16,06 |
2П14.17.12 | Н-30 |
| 0,26 | 19,07 |
2П14.17.10 | Н-10 |
| 0,23 | 18,01 |
2П14.19.12 | Н-30 |
| 0,28 | 19,46 |
2П14.19.10 | Н-10 |
| 0,24 | 18,32 |
2П14.21.12 | Н-30 |
| 0,31 | 21,45 |
2П14.21.10 | Н-10 |
| 0,27 | 20,19 |
2П7.14.12 | Н-30 |
| 0,09 | 7,15 |
2П7.14.10 | Н-10 |
| 0,08 | 6,06 |
3П7.7.8 | Н-30 |
| 0,04 | 6,06 |
4.
Армирование плит должно соответствовать приведенному на черт. 1-4.
5.
Спецификация арматурных изделий и выборка стали на одну плиту приведены в табл.
2 и 3.
6.
Форма и размеры арматурных изделий должны соответствовать приведенным на черт.
5-10 и в табл.2.
7.
Соединение стержней следует производить контактной точечной сваркой по ГОСТ
14098-68 и СН 393-78.

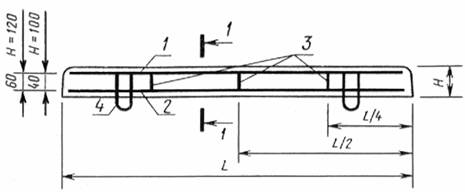

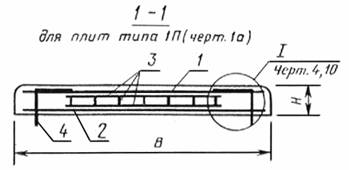

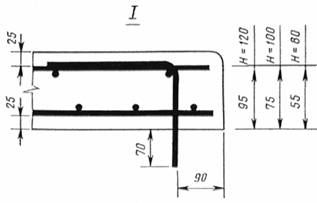

Армирование
плит типа 1П
(черт.
1 а, б по ГОСТ 19231.0-83)
H,
L, B — по ГОСТ 19231.0-83; 1 — верхняя сетка (С1, С3, С5, С7, С21);
2
— нижняя сетка (С2, С4, С6, С8, С9, С10, С11, С12, С22, С23);
3
— фиксатор (Ф1, Ф2, Ф3, Ф4);
4
— подъемная технологическая петля; Т1-1, Т1-2)
Черт.
1

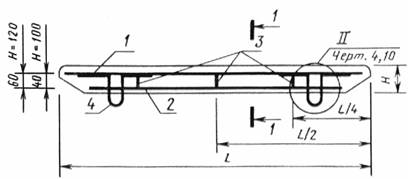

Армирование
плит типа 2П
(черт.
2 а, б по ГОСТ 19231.0-83)
H,
L, B — по ГОСТ 19231.0-83; 1 — верхняя сетка (С1, С3, С5, С7, С21);
2
— нижняя сетка (С13, С14, С15, С16, С17, С18, С19, С20, С24, С25);
3
— фиксатор (Ф1, Ф2, Ф3, Ф4);
4
— подъемная технологическая петля; Т2-1, Т2-2)
Черт.
2
Армирование
плит типа 2П
(черт.
3 по ГОСТ 19231.0-83)
2
— нижняя сетка (С26);
4
— подъемная технологическая плита (Т1-3)
Черт.
3
Черт.
4
Таблица
2
Марка | Номер | Диаметр, | Длина, | Количество | Общая | Масса | Общая |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
С1 | 1 | 6АIII | 1450 | 7 | 10,15 | 2,25 | 3,79 |
| 2 | 5BpI | 1340 | 8 | 10,72 | 1,54 |
|
С2 | 3 | 10АIII | 1450 | 8 | 11,60 | 7,16 | 13,51 |
| 4 | 8AIII | 1340 | 12 | 16,08 | 6,35 |
|
С3 | 5 | 6АIII | 1670 | 7 | 11,69 | 2,60 | 4,34 |
| 2 | 5BpI | 1340 | 9 | 12,06 | 1,74 |
|
С4 | 6 | 10АIII | 1670 | 8 | 13,36 | 8,24 | 15,12 |
| 4 | 8AIII | 1340 | 13 | 17,42 | 6,88 |
|
С5 | 7 | 6АIII | 1800 | 7 | 12,60 | 2,80 | 4,54 |
| 2 | 5BpI | 1340 | 9 | 12,06 | 1,74 |
|
С6 | 8 | 10АIII | 1800 | 8 | 14,40 | 8,88 | 15,23 |
| 4 | 8AIII | 1340 | 12 | 16,08 | 6,35 |
|
С7 | 9 | 6АIII | 2010 | 7 | 14,07 | 3,12 | 5,05 |
| 2 | 5BpI | 1340 | 10 | 13,40 | 1,93 |
|
С8 | 10 | 10АIII | 2010 | 8 | 16,08 | 9,92 | 17,33 |
| 4 | 8AIII | 1340 | 14 | 18,76 | 7,41 |
|
С9 | 3 | 10АIII | 1450 | 7 | 10,15 | 6,26 | 12,08 |
| 4 | 8AIII | 1340 | 11 | 14,74 | 5,82 |
|
С10 | 6 | 10АIII | 1670 | 7 | 11,69 | 7,21 | 13,56 |
| 4 | 8AIII | 1340 | 12 | 16,08 | 6,35 |
|
С11 | 8 | 10АIII | 1800 | 7 | 12,60 | 7,77 | 14,12 |
| 4 | 8AIII | 1340 | 12 | 16,08 | 6,35 |
|
С12 | 10 | 10АIII | 2010 | 7 | 14,07 | 8,68 | 16,09 |
| 4 | 8AIII | 1340 | 14 | 18,76 | 7,41 |
|
С13 | 11 | 10АIII | 1250 | 8 | 10,00 | 6,17 | 11,12 |
| 12 | 8AIII | 1140 | 11 | 12,54 | 4,95 |
|
С14 | 13 | 10АIII | 1470 | 8 | 11,76 | 7,26 | 12,66 |
| 12 | 8AIII | 1140 | 12 | 13,68 | 5,40 |
|
С15 | 14 | 10АIII | 1600 | 8 | 12,80 | 7,90 | 12,85 |
| 12 | 8AIII | 1140 | 11 | 12,54 | 4,95 |
|
С16 | 15 | 10АIII | 1810 | 8 | 14,48 | 8,93 | 14,33 |
| 12 | 8AIII | 1140 | 12 | 13,68 | 5,40 |
|
С17 | 11 | 10АIII | 1250 | 7 | 8,75 | 5,40 | 10,35 |
| 12 | 8AIII | 1140 | 11 | 12,54 | 4,95 |
|
С18 | 13 | 10АIII | 1470 | 7 | 10,29 | 6,35 | 11,75 |
| 12 | 8AIII | 1140 | 12 | 13,68 | 5,40 |
|
С19 | 14 | 10АIII | 1600 | 7 | 11,20 | 6,91 | 11,86 |
| 12 | 8AIII | 1140 | 11 | 12,54 | 4,95 |
|
С20 | 15 | 10АIII | 1810 | 7 | 12,67 | 7,82 | 13,22 |
| 12 | 8AIII | 1140 | 12 | 13,68 | 5,40 |
|
С21 | 16 | 6АIII | 1330 | 4 | 5,32 | 1,18 | 1,82 |
| 17 | 5BpI | 630 | 7 | 4,41 | 0,64 |
|
С22 | 18 | 10АIII | 1330 | 6 | 7,98 | 4,92 | 7,37 |
| 19 | 8AIII | 620 | 10 | 6,2 | 2,45 |
|
С23 | 20 | 8АIII | 1330 | 6 | 7,98 | 3,15 | 5,60 |
| 19 | 8AIII | 620 | 10 | 6,2 | 2,45 |
|
С24 | 21 | 10АIII | 1130 | 4 | 4,52 | 2,79 | 4,28 |
| 22 | 8AIII | 420 | 9 | 3,78 | 1,49 |
|
С25 | 23 | 8АIII | 1130 | 4 | 4,52 | 1,79 | 3,28 |
| 22 | 8AIII | 420 | 9 | 3,78 | 1,49 |
|
С26 | 24 | 10АIII | 680 | 6 | 4,08 | 2,52 | 5,20 |
| 25 | 10AIII | 620 | 7 | 4,34 | 2,68 |
|
Ф1 | 1 | 4BpI | 80 | 7 | 0,56 | 0,05 | 0,17 |
| 2 | 4BpI | 650 | 2 | 1,30 | 0,12 |
|
Ф2 | 3 | 4BpI | 60 | 7 | 0,42 | 0,04 | 0,16 |
| 2 | 4BpI | 650 | 2 | 1,30 | 0,12 |
|
Ф3 | 1 | 4BpI | 80 | 4 | 0,32 | 0,03 | 0,09 |
| 4 | 4BpI | 350 | 2 | 0,7 | 0,06 |
|
Ф4 | 3 | 4BpI | 60 | 4 | 0,24 | 0,02 | 0,08 |
| 4 | 4BpI | 350 | 2 | 0,7 | 0,06 |
|
Т1-1 | 1 | 10АII | 785 | 1 | 0,785 | 0,48 | 0,48 |
Т1-2 | 2 | 10АII | 745 | 1 | 0,745 | 0,46 | 0,46 |
Т1-3 | 3 | 10АII | 705 | 1 | 0,705 | 0,43 | 0,43 |
Т2-1 | 1 | 10АII | 630 | 1 | 0,630 | 0,39 | 0,39 |
Т2-2 | 2 | 10АII | 590 | 1 | 0,590 | 0,36 | 0,36 |
Примечание.
Арматура класса A-III диаметром 10 мм может быть заменена арматурой класса Aт-III
диаметром 10 мм по ГОСТ 10884-81.
Таблица
3
Марка | Сетка |
Фиксатор | Подъемная | Выборка | |||||||||||||||
плиты | верхняя | нижняя |
| петля | Класс |
| Класс по Диаметр |
| Класс по Диаметр, | Итого | Всего | ||||||||
| Марка | Кол-во | Марка | Кол-во | Марка | Кол-во | Марка | Количество | Диаметр | Итого | 6 | 8 | 10* | Итого | 4 | 5 |
|
| |
1П14.15.12 | C1 |
| C2 |
| Ф1 |
| Т1-1 |
| 0,48 | 1,92 | 2,25 | 6,35 | 7,16 | 15,76 | 0,17 | 1,54 | 2,05 | 19,73 | |
1П14.15.10 |
|
| C9 |
| Ф2 |
| Т1-2 |
| 0,46 | 1,84 | 2,25 | 5,82 | 6,26 | 14,33 | 0,16 | 1,54 | 2,02 | 18,19 | |
1П14.17.12 | C3 |
| C4 |
| Ф1 |
| Т1-1 |
| 0,48 | 1,92 | 2,60 | 6,88 | 8,24 | 17,72 | 0,17 | 1,74 | 2,25 | 21,89 | |
1П14.17.10 |
|
| C10 |
| Ф2 |
| Т1-2 | 4 | 0,46 | 1,84 | 2,60 | 6,35 | 7,21 | 16,16 | 0,16 | 1,74 | 2,22 | 20,22 | |
1П14.19.12 | C5 |
| C6 |
| Ф1 |
| Т1-1 |
| 0,48 | 1,92 | 2,80 | 6,35 | 8,88 | 18,03 | 0,17 | 1,74 | 2,25 | 22,20 | |
1П14.19.10 |
|
| C11 |
| Ф2 |
| Т1-2 |
| 0,46 | 1,84 | 2,80 | 6,35 | 7,77 | 16,92 | 0,16 | 1,74 | 2,22 | 20,98 | |
1П14.21.12 | C7 |
| C8 |
| Ф1 |
| Т1-1 |
| 0,48 | 1,92 | 3,12 | 7,41 | 9,92 | 20,45 | 0,17 | 1,93 | 2,44 | 24,81 | |
1П14.21.10 |
|
| C12 |
| Ф2 |
| Т1-2 |
| 0,46 | 1,84 | 3,12 | 7,41 | 8,68 | 19,21 | 0,16 | 1,93 | 2,41 | 23,46 | |
1П7.14.12 | C21 | 1 | C22 | 1 | Ф3 | 3 | Т1-1 | 2 | 0,48 | 0,96 | 1,18 | 2,45 | 4,92 | 8,55 | 0,09 | 0,64 | 0,91 | 10,42 | |
1П7.14.10 |
|
| C23 |
| Ф4 |
| Т1-2 |
| 0,46 | 0,92 | 1,18 | 5,60 | — | 6,78 | 0,08 | 0,64 | 0,88 | 8,58 | |
2П14.15.12 | C1 |
| C13 |
| Ф1 |
| Т2-1 |
| 0,39 | 1,56 | 2,25 | 4,95 | 6,17 | 13,37 | 0,17 | 1,54 | 2,05 | 16,98 | |
2П14.15.10 |
|
| C17 |
| Ф2 |
| Т2-2 | 4 | 0,36 | 1,44 | 2,25 | 4,95 | 5,40 | 12,60 | 0,16 | 1,54 | 2,02 | 16,06 | |
2П14.17.12 | C3 |
| C14 |
| Ф1 |
| Т2-1 |
| 0,39 | 1,56 | 2,60 | 5,40 | 7,26 | 15,26 | 0,17 | 1,74 | 2,25 | 19,07 | |
2П14.17.10 |
|
| C18 |
| Ф2 |
| Т2-2 |
| 0,36 | 1,44 | 2,60 | 5,40 | 6,35 | 14,35 | 0,16 | 1,74 | 2,22 | 18,01 | |
2П14.19.12 | C5 |
| C15 |
| Ф1 |
| Т2-1 |
| 0,39 | 1,56 | 2,80 | 4,95 | 7,90 | 15,65 | 0,17 | 1,74 | 2,25 | 19,46 | |
2П14.19.10 |
|
| C19 |
| Ф2 |
| Т2-2 |
| 0,36 | 1,44 | 2,80 | 4,95 | 6,91 | 14,66 | 0,16 | 1,74 | 2,22 | 18,32 | |
2П14.21.12 | C7 |
| C16 |
| Ф1 |
| Т2-1 |
| 0,39 | 1,56 | 3,12 | 5,40 | 8,93 | 17,45 | 0,17 | 1,93 | 2,44 | 21,45 | |
2П14.21.10 |
|
| C20 |
| Ф2 |
| Т2-2 |
| 0,36 | 1,44 | 3,12 | 5,40 | 7,82 | 16,34 | 0,16 | 1,93 | 2,41 | 20,19 | |
2П7.14.12 | C21 |
| C24 |
| Ф3 |
| Т2-1 |
| 0,39 | 0,78 | 1,18 | 1,49 | 2,79 | 5,46 | 0,09 | 0,64 | 0,91 | 7,15 | |
2П7.14.10 |
|
| C25 |
| Ф4 |
| Т2-2 | 2 | 0,36 | 0,72 | 1,18 | 3,28 | — | 4,46 | 0,08 | 0,64 | 0,88 | 6,06 | |
3П7.7.8 | — | — | C26 |
| — | — | Т1-3 |
| 0,43 | 0,86 | — | — | 5,20 | 5,20 | — | — | — | 6,06 | |
_______
*
Арматура класса A-III может быть заменена арматурой класса Aт-III по ГОСТ
10884-81.

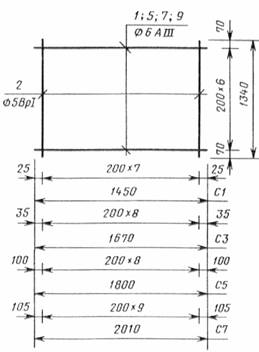

С1,
С3, С5, С7
Черт.
5

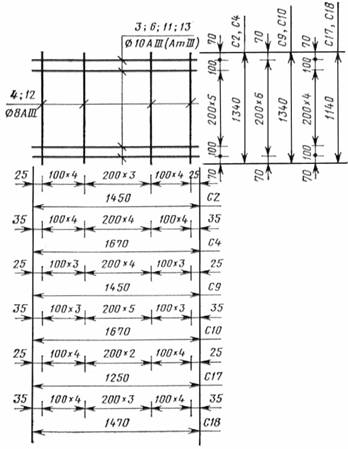

С2,
С4, С9, С10, С17, С18
Черт.
6

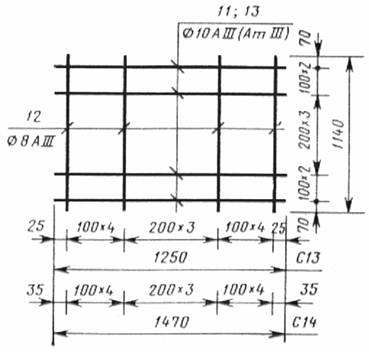

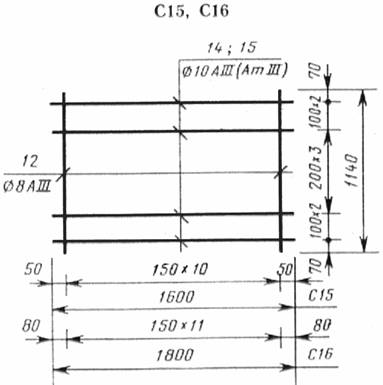

С13,
С14
Черт.
7

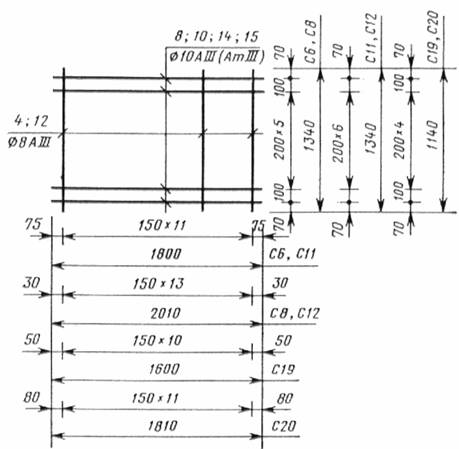

С6,
С8, С11, С12, С19, С20
Черт.
8

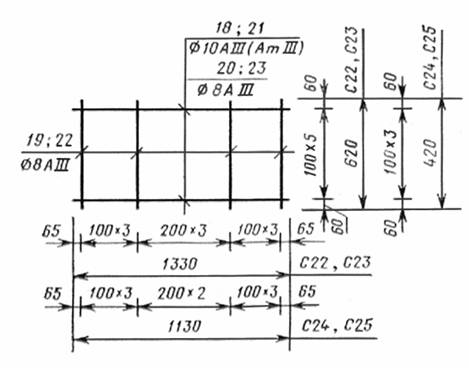

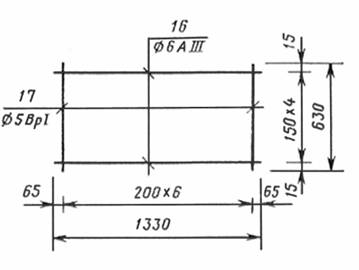

С21
С22,
С23, С24, С25
С26
Черт.
9

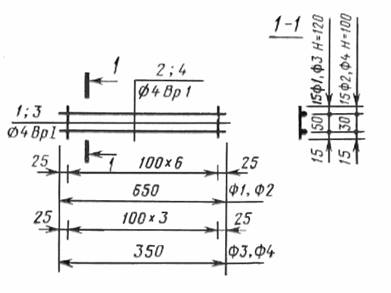

Ф1,
Ф2, Ф3, Ф4

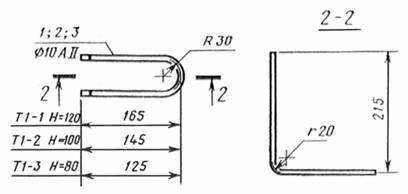

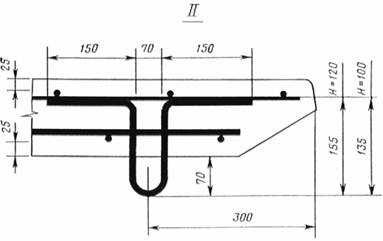

Т1
Т2
Черт.
10
