ГОСТ 19091-82
Группа Ж39
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАМКИ ВРЕЗНЫЕ И НАКЛАДНЫЕ ЦИЛИНДРОВЫЕ
И ЗАЩЕЛКИ ВРЕЗНЫЕ
Методы испытаний
Mortise and rim cylinder locks and latches.
Methods of testing
ОКП 49 8100
Дата введения 1984-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Министерством промышленности строительных материалов СССР, Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
В.Г. Шульман (руководитель темы), Т.В. Рыхлова, Б.А. Филозофович
ВНЕСЕН Министерством промышленности строительных материалов СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 апреля 1982 г. № 103
3. ВЗАМЕН ГОСТ 19091-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 538-88 | Вводная часть |
ГОСТ 5089-97 | « |
ГОСТ 1033-79 | 3.3 |
ГОСТ 18321-73 | 1.1 |
5. ПЕРЕИЗДАНИЕ
ВНЕСЕНО Изменение № 1, утвержденное Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 23.04.97 и опубликованное в ИУС № 1 1999 г.
Настоящий стандарт распространяется на врезные и накладные цилиндровые замки и врезные защелки (далее — замки и защелки) по ГОСТ 5089-97 для деревянных дверей и устанавливает методы приемочных, типовых и периодических испытаний замков и защелок на безотказность, прочность, а также испытания по определению эксплуатационных усилий.
Порядок применения видов испытаний устанавливается ГОСТ 538-88. Методы испытаний основаны на имитации эксплуатации замков и защелок.
(Измененная редакция, Изм. № 1).
1. МЕТОДЫ ОТБОРА ОБРАЗЦОВ
1.1. Замки и защелки следует отбирать из партии изделий методом наибольшей объективности по ГОСТ 18321.
1.2. Для проведения испытаний отбирают не менее трех замков или защелок.
1.3. Замки и защелки должны быть подвергнуты всем испытаниям, установленным настоящим стандартом для соответствующих сборочных единиц изделий.
2. АППАРАТУРА
2.1. Испытания замков и защелок следует проводить на специальных стендах.
2.2. Стенд для испытаний замков и защелок на безотказность должен обеспечивать:
— установку и закрепление замка или защелки;
— циклическую работу засова, засова-защелки, блокирующего устройства с частотой не более 60 цикл/мин;
— циклическую работу защелки, защелкивающей части засова-защелки, фиксатора, фалевых ручек, ручек-кнопок с частотой не более 120 цикл/мин;
— вращение ключа, постоянного ключа с угловой скоростью не более 30 рад/с (300 об/мин);
— ввод ключа в цилиндровый механизм и его вывод со скоростью 5-8 см/с;
— приложение нагрузки не менее 49 Н (5 кгс) к боковой поверхности засова;
— подсчет наработки замка или защелки;
— автоматическое отключение стенда при наступлении отказа.
Примечание. Конструкция стенда должна предусматривать возможность проведения испытаний сборочных единиц в зависимости от типа замка или защелки.
2.3. Стенд для испытаний на прочность должен обеспечивать возможность испытаний замков или защелок при приложении нагрузки к боковой поверхности засова или засова-защелки, а также моментов сил к фалевым ручкам (ручкам-кнопкам) и к ключу.
Стенд должен обеспечивать приложение нагрузок к сборочным единицам замков или защелок с предельным отклонением ±5%.
2.4. Стенд для определения эксплуатационных усилий замков и защелок должен обеспечивать возможность определения величин моментов сил, прикладываемых к ключу, постоянному ключу, фалевой ручке (ручке-кнопке), а также величин сил, прикладываемых к защелке, защелкивающей части засова-защелки, ключу или фиксатору.
Стенд должен обеспечивать измерение величин сил и моментов сил с погрешностью в пределах ±5%.
2.5. Техническое задание на разработку стенда для испытания замков и защелок должно быть согласовано с базовой организацией по стандартизации приборов для окон и дверей.
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
3.1. Образцы замков и защелок серийного или массового производства для проведения периодических и типовых испытаний должны отбираться из числа изделий, изготовленных по ГОСТ 5089-97 и принятых техническим контролем предприятия-изготовителя.
(Измененная редакция, Изм. № 1).
3.2. Испытаниям должны подвергаться сборочные единицы засова, защелки, засова-защелки, цилиндрового механизма, фиксатора, блокирующего устройства, а также ключи замков.
3.3. Детали замков и защелок, при эксплуатации подвергающиеся трению, следует смазать солидолом по ГОСТ 1033.
3.4. Ролик регулируемого фиксатора врезного замка или защелки должен выступать над поверхностью лицевой планки на высоту, равную половине его диаметра с предельным отклонением +0,2 мм.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания замков и защелок на безотказность
4.1.1. Испытываемые сборочные единицы замков и защелок должны безотказно выдерживать число циклов работы, указанное в таблице.
Тип замка или защелки |
Сборочная единица | Содержание цикла работы | Величина наработки, цикл, не менее |
ЗВ1, ЗВУ | Засов, цилиндровый механизм, ключ (постоянный ключ) | Ввод ключа в цилиндровый механизм; полный ввод засова в корпус вращением ключа (постоянного ключа); полный вывод засова вращением ключа (постоянного ключа); вывод ключа. | 40000 |
|
| В том числе при приложении нагрузки к боковой поверхности засова | 1500 |
ЗВ2 | Засов-защелка, цилиндровый механизм, ключ (постоянный ключ), блокирующее устройство | Ввод ключа в цилиндровый механизм; полный ввод засова-защелки в корпус вращением ключа (постоянного ключа); вывод головки блокирующего устройства, защелкивающей части засова-защелки вращением ключа (постоянного ключа), а затем под действием их механизмов возврата; вывод ключа; ввод головки блокирующего устройства и защелкивающей части засова-защелки устройством, имитирующим работу запорной планки; вывод засова-защелки под действием механизма возврата | 40000 |
ЗВ4 | Засов, цилиндровый механизм, ключ (постоянный ключ) | Ввод ключа в цилиндровый механизм; полный ввод засова в корпус вращением ключа (постоянного ключа); полный вывод засова вращением ключа (постоянного ключа); вывод ключа. | 40000 |
|
| В том числе при приложении нагрузки к боковой поверхности засова | 1500 |
| Защелка, ручки фалевые | Ввод защелки в корпус поворотом ручки; вывод защелки и возврат ручки под действием их механизмов возврата; ввод защелки устройством, имитирующим работу запорной планки; вывод защелки под действием механизма возврата | 200000 |
ЗВ5 | Засов, цилиндровый механизм, ключ (постоянный ключ) | Ввод ключа в цилиндровый механизм; полный ввод засова в корпус вращением ключа (постоянного ключа); полный вывод засова вращением ключа (постоянного ключа); вывод ключа. | 40000 |
|
| В том числе при приложении нагрузки к боковой поверхности засова | 1500 |
| Фиксатор | Ввод фиксатора в корпус устройством, имитирующим работу запорной планки; вывод фиксатора под действием механизма возврата | 200000 |
ЗВ6 | Засов, цилиндровый механизм, ключ (постоянный ключ), блокирующее устройство, защелка | Ввод ключа в цилиндровый механизм; полный ввод засова и защелки в корпус вращением ключа (постоянного ключа); вывод головки блокирующего устройства под действием механизма возврата; вывод защелки вращением ключа (постоянного ключа), а затем под действием ее механизма возврата; вывод ключа; ввод головки блокирующего устройства устройством, имитирующим работу запорной планки; вывод засова под действием механизма возврата | 40000 |
| Защелка, ручки фалевые | Ввод защелки в корпус поворотом ручки; вывод защелки и возврат ручки под действием их механизмов возврата; ввод защелки устройством, имитирующим работу запорной планки; вывод защелки под действием механизма возврата | 200000 |
ЗВ6 | Засов-защелка, цилиндровый механизм, ключ (постоянный ключ), блокирующее устройство, защелка | Ввод ключа в цилиндровый механизм; полный ввод засова-защелки и защелки в корпус вращением ключа (постоянного ключа); вывод головки блокирующего устройства, защелкивающей части засова-защелки и защелки вращением ключа (постоянного ключа), а затем под действием их механизмов возврата; вывод ключа; ввод головки блокирующего устройства и защелкивающей части засова-защелки устройством, имитирующим работу запорной планки; вывод засова-защелки под действием их механизмов возврата | 40000 |
| Защелка, ручки фалевые | Ввод защелки в корпус поворотом ручки; вывод защелки и возврат ручки под действием их механизмов возврата; ввод защелки устройством, имитирующим работу запорной планки; вывод защелки под действием механизма возврата | 200000 |
ЗВ7 | Засов, цилиндровый механизм, ключ (постоянный ключ), заще | Ввод ключа в цилиндровый механизм; полный ввод засова и защелки в корпус вращением ключа (постоянного ключа); вывод защелки вращением ключа (постоянного ключа), а затем под действием ее механизма возврата; полный вывод засова вращением ключа (постоянного ключа); вывод ключа. | 40000 |
|
| В том числе при приложении нагрузки к боковой поверхности засова | 1500 |
| Защелка, ручки фалевые | Ввод защелки в корпус поворотом ручки; вывод защелки и возврат ручки под действием их механизмов возврата; ввод защелки устройством, имитирующим работу запорной планки; вывод защелки под действием механизма возврата | 200000 |
ЗН1 | Засов, цилиндровый механизм, ключ (постоянный ключ) | Ввод ключа в цилиндровый механизм; полный ввод засова в корпус вращением ключа (постоянного ключа); полный вывод засова вращением ключа (постоянного ключа); вывод ключа | 40000 |
|
| В том числе при приложении нагрузки к боковой поверхности засова | 1500 |
ЗН2 | Засов-защелка, цилиндровый механизм, ключ (постоянный ключ), блокирующее устройство | Ввод ключа в цилиндровый механизм; полный ввод засова-защелки в корпус вращением ключа (постоянного ключа); вывод головки блокирующего устройства и защелкивающей части засова-защелки вращением ключа (постоянного ключа), а затем под действием их механизмов возврата; вывод ключа; ввод головки блокирующего устройства и защелкивающей части засова-защелки устройством, имитирующим работу запорной планки; вывод засова-защелки под действием механизма возврата | 40000 |
ЗН2 | Засов-защелка, цилиндровый механизм, ключ (постоянный ключ) | Ввод ключа в цилиндровый механизм; полный ввод засова-защелки в корпус вращением ключа (постоянного ключа); вывод защелкивающейся части засова-защелки вращением ключа (постоянного ключа), а затем под действием ее механизма возврата; ввод защелкивающей части засова-защелки устройством, имитирующим работу запорной планки; вывод защелкивающейся части засова-защелки под действием механизма возврата, полный вывод засова-защелки вращением ключа (постоянного ключа); вывод ключа | 40000 |
ЗН3 | Засов, цилиндровый механизм, ключ (постоянный ключ), защелка | Ввод ключа в цилиндровый механизм; полный ввод засова и защелки в корпус вращением ключа (постоянного ключа); вывод защелки вращением ключа (постоянного ключа), а затем под действием ее механизма возврата; полный вывод засова вращением ключа (постоянного ключа); вывод ключа | 40000 |
|
| В том числе при приложении нагрузки к боковой поверхности засова | 1500 |
| Защелка | Ввод защелки в корпус устройством, имитирующим работу запорной планки; вывод защелки под действием механизма возврата | 200000 |
ЗЩ1Д, ЗЩ2, ЗЩ3 | Защелка, ручки фалевые (ручки-кнопки) | Ввод защелки в корпус поворотом ручки; вывод защелки и возврат ручки под действием их механизмов возврата; ввод защелки устройством, имитирующим работу запорной планки; вывод защелки под действием механизма возврата | 200000 |
ЗЩ4, ЗЩ5 | Фиксатор | Ввод фиксатора в корпус устройством, имитирующим работу запорной планки; вывод фиксатора под действием механизма возврата | 200000 |
Примечания:
1. Сборочные единицы замка должны выдержать указанные величины наработки (в том числе при приложении нагрузки к боковой поверхности засова) от вращения ключа с каждой стороны цилиндрового механизма, а для цилиндрового механизма с постоянным ключом — от вращения ключа и постоянного ключа.
2. Допускается раздельное проведение испытаний сборочных единиц по операциям, являющимся частью цикла работы.
(Измененная редакция, Изм. № 1).
4.1.2. При проведении испытаний допускается замена ключа, взятого из комплекта испытываемого замка.
4.1.3. Сборочные единицы необходимо подвергать визуальному осмотру через каждые 30-35% количества циклов, указанных в табл. 1, и, в случае необходимости, смазке.
4.2. Испытания замков и защелок на прочность
4.2.1. Замки и защелки испытывают на прочность силой , , и моментов сил , , и к их сборочным единицам в соответствии со схемами, указанными на черт. 1-6.
(Измененная редакция, Изм. №1).
|
|

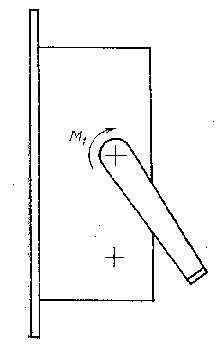

Черт. 1 | Черт. 2 |
|
|
Черт. 3 | Черт. 4 |

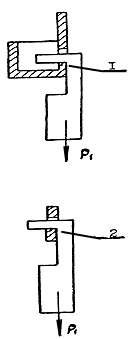

Черт. 5
1 — запорная планка накладного замка; 2 — запорная планка врезного замка
Черт. 5а
Черт. 6
(Измененная редакция, Изм. № 1).
4.2.2. Сборочные единицы засова, защелкивающегося засова и запорную планку испытывают приложением сил = 4900 H (500 кгс) и = 4900 H (500 кгс) и = 785 H (80 кгс) в течение не менее 1 мин.
(Измененная редакция, Изм. № 1).
4.2.3. Сборочные единицы защелки испытывают моментом силы = 15 Н·м (1,5 кгс·м) к фалевой ручке или ручке-кнопке в течение не менее 1 мин. При этом защелка должна быть полностью введена в корпус защелки.
4.2.4. Ключ испытывают приложением момента силы = 2 Н·м (0,2 кгс·м) в течение не менее 1 мин при полностью выведенном засове (засове-защелке).
4.2.5. Перед испытанием замков по п. 4.2.2 засов или засов-защелка должен быть полностью выведен из корпуса замка вращением ключа.
(Измененная редакция, Изм. № 1).
4.2.6. Сборочные единицы предохранителя накладного замка испытывают приложением возрастающего по времени момента силы .
Перед началом испытаний засов или засов-защелку, а также защелку в выведенном положении из корпуса ставят на предохранитель.
Испытания прекращают при деформации или поломке ключа.
4.3. Определение эксплуатационных усилий замков и защелок
4.3.1. Эксплуатационные усилия замков и защелок определяют измерением сил , , , и моментов сил и моментов сил , , прикладываемых к их сборочным единицам в соответствии со схемами, указанными на черт. 7-12.

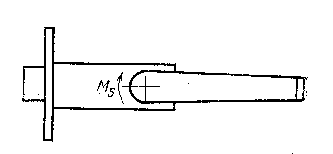

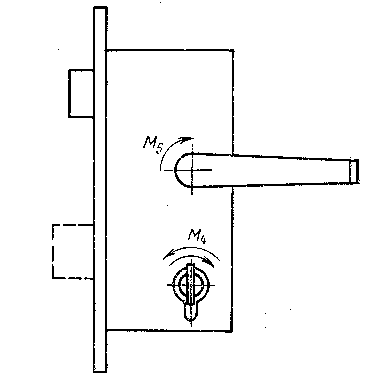

Черт. 7
Черт. 8
Черт. 9
|
|
|
Черт. 10 | Черт. 11 | Черт. 12 |
(Измененная редакция, Изм. № 1).
4.3.2. Измеренные максимальные эксплуатационные усилия нагрузок должны соответствовать указанным ниже.
Сила , прикладываемая к защелке или защелкивающей части засова-защелки до полного ввода в корпус, Н (кгс). . . . . |
3-20 (0,3-2) |
Сила , прикладываемая к регулируемому фиксатору для ввода в корпус, H (кгс). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
5-25 (0,5-2,5) |
Сила , прикладываемая к ключу для ввода в цилиндровый механизм и вывода, Н (кгс), не более . . . . . . . . . . |
8 (0,8) |
Момент силы , прикладываемый к ключу (постоянному ключу) для вывода и ввода засова или засова-защелки в корпус, Н·м (кгс·м), не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
0,6 (0,06) |
Момент силы , прикладываемый к ключу(постоянному ключу) для ввода защелки в корпус указанного ключа, Н·м (кгс·м), не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
0,9 (0,09) |
Момент силы , прикладываемый к фалевым ручкам для ввода засова-защелки(защелки) в корпус, Н·м (кгс·м) . . . . . |
0,6-2,0 (0,06-0,20) |
Момент силы , прикладываемый к ручке-кнопке для ввода засова-защелки (защелки) в корпус, Н·м (кгс·м) . . . . . . . . |
0,3-1,5 (0,03-0,15) |
(Измененная редакция, Изм. № 1).
4.4. После проведения испытаний и определения эксплуатационных усилий все замки и защелки должны сохранить работоспособность.
Работоспособность проверяют вручную, пять раз выполняя циклы работы, указанные в таблице, за исключением приложения нагрузки к боковой поверхности засова и операции, выполняемой при помощи устройства, имитирующего работу запорной планки.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Величину силы и момента сил по п. 4.3.2 определяют как среднее арифметическое значение результатов пяти измерений.
5.2. Результаты испытаний должны быть оформлены протоколом.
Образец протокола приведен в приложении.
ПРИЛОЖЕНИЕ
Рекомендуемое
| УТВЕРЖДАЮ Гл. инженер ____________________________ _______________________________________ (наименование предприятия-изготовителя) ______________________________________ (подпись) «______» ______________________ 19 ___ г.
|
ПРОТОКОЛ ИСПЫТАНИЙ
_______________ _______________________________________________________
(вид испытаний) (наименование и условное обозначение типа замка или защелки)
1. Наименование предприятия-изготовителя, министерства или ведомства ________________________________________________________________________________
2. Дата отбора замков или защелок _______________________________________________
3. Номер партии ______________________________________________________________
4. Количество замков или защелок _______________________________________________
5. Аппаратура, используемая при испытании _______________________________________
6. Материал сборочных единиц __________________________________________________
7. Результаты испытаний замков или защелок на безотказность _______________________
_____________________________________________________________________________
8. Результаты испытаний замков или защелок на прочность ___________________________
______________________________________________________________________________
9. Результаты испытаний замков или защелок по определению эксплуатационных
усилий ______________________________________________________________________
10. Выводы __________________________________________________________________
11. Дата испытаний ___________________________________________________________
Испытания проводил _______________________
(подпись)
Начальник лаборатории ____________________
(подпись)
«______» ________________ 19 ___ г.
