ГОСТ
17625-83
УДК
624.012.45:531.717.11:006.354
Группа Ж19
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
КОНСТРУКЦИИ
И ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ
Радиационный
метод определения толщины защитного
слоя
бетона, размеров и расположения арматуры
Reinforced
concrete structures and units.
Radiative
method of
determination of concrete protective
covering
thickness, reinforcement dimensions and arrangement
ОКП 58 6012
Дата
введения 1984-01-01
УТВЕРЖДЕН
И ВВЕДЕН в действие Постановлением Государственного комитета СССР по делам
строительства от 29 июня 1983 г. № 132
ВЗАМЕН
ГОСТ 17625-72
ПЕРЕИЗДАНИЕ.
Март 1987 г.
Настоящий
стандарт распространяется на сборные и монолитные железобетонные конструкции и
изделия и устанавливает радиационный метод определения толщины защитного слоя
бетона, размеров и расположения арматуры и закладных деталей в конструкциях.
Радиационный
метод следует применять для обследования состояния и контроля качества сборных
и монолитных железобетонных конструкций при строительстве особо ответственных
сооружений, при эксплуатации, реконструкции и ремонте зданий и сооружений.
1. Общие положения
1.1.
Радиационный метод основан на просвечивании контролируемой конструкции
ионизирующим излучением и получении при этом информации о ее внутреннем
строении с помощью преобразователя излучения.
1.2.
Просвечивание железобетонных конструкций производят при помощи излучения
рентгеновских аппаратов, излучения закрытых радиоактивных источников на основе и
тормозного излучения бетатронов.
Классификация
методов контроля — по ГОСТ 18353-79.
1.3.
В качестве преобразователя для регистрации результатов контроля применяют
радиографическую пленку. Допускается применение других преобразователей (электрорадиографических
пластин, газоразрядных или сцинтилляционных счетчиков), обеспечивающих
получение информации о толщине защитного слоя бетона, размерах и расположения
арматуры и закладных деталей с нормативной точностью.
1.4.
Оценку толщины защитного слоя бетона, размеров и расположения арматуры и
закладных деталей производят путем сравнения значений, полученных по
результатам просвечивания ионизирующим излучением, с показателями,
предусмотренными соответствующими стандартами, техническими условиями,
чертежами железобетонных конструкций или результатами расчета.
2. Аппаратура, оборудование и инструменты
2.1.
Определение толщины защитного слоя, размеров и расположения арматуры производят
при помощи переносных, передвижных или стационарных рентгеновских аппаратов, гамма-аппаратов
и бетатронов.
Основные
технико-эксплуатационные характеристики рентгеновских аппаратов, гамма-аппаратов
и бетатронов приведены в справочных приложениях 1 — 3.
2.2.
Радиографическую пленку в зависимости от энергии излучения, требуемой
чувствительности и производительности контроля применяют без усиливающих
экранов или в различных комбинациях с усиливающими металлическими или
флуоресцирующими экранами.
2.3.
При просвечивании железобетонных конструкций применяют вспомогательное
оборудование и инструменты: кассеты, усиливающие экраны, маркировочные знаки,
эталоны чувствительности, оборудование и химические реактивы для фотообработки
пленок, негатоскопы и стандартный инструмент для линейных измерений.
3.
Подготовка и проведение контроля
3.1.
Контроль железобетонных конструкций производят в следующем порядке:
подготовка
конструкции к просвечиванию;
выбор
и установка аппарата для просвечивания;
выбор
типа радиографической пленки и способа зарядки кассет;
выбор
фокусного расстояния и длительности экспозиции;
зарядка
кассет;
выбор
способа установки кассет и закрепление их на испытываемой конструкции;
просвечивание
конструкции;
химическая
обработка пленки;
определение
результатов контроля.
3.2.
При подготовке конструкции к просвечиванию производят ее визуальный осмотр,
очистку поверхности конструкции от загрязнений и натеков бетона, разметку и
маркировку контролируемых участков.
Число
и расположение просвечиваемых участков устанавливают в зависимости от размеров,
назначения и предъявляемых к конструкции технических требований.
3.3.
Разметку мест просвечивания на конструкции производят с помощью ограничительных
меток и маркировочных знаков. Маркировочные знаки обозначают условный шифр и
номер контролируемой конструкции, просвечиваемых участков и условный шифр
оператора, проводящего испытания.
3.3.1.
Ограничительные метки устанавливают на границах просвечиваемых участков
конструкции со стороны источника излучения.
Маркировочные
знаки, изготовляемые из свинца, располагают на поверхности конструкции,
обращенной к пленке, или непосредственно на кассете с пленкой.
3.4.
Выбор аппарата для просвечивания и энергии излучения производят с учетом
толщины контролируемой конструкции и плотности бетона (приложения 1 — 3).
3.5.
Выбор типа и толщины усиливающих экранов осуществляют с учетом энергии
ионизирующего излучения и характеристик просвечиваемой конструкции.
3.5.1.

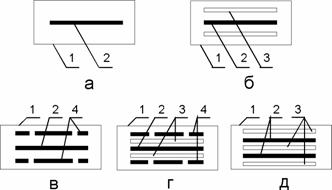

При просвечивании может быть принята одна из следующих схем заряда кассет
(черт. 1):
радиографическая
пленка в кассете (черт. 1а);
два
усиливающих флуоресцирующих экрана и радиографическая пленка между ними в
кассете (черт. 1 б);
два
металлических экрана и радиографическая пленка между ними в кассете (черт. 1
в);
два
металлических экрана, два усиливающих флуоресцирующих экрана и радиографическая
пленка между ними в кассете (черт. 1 г);
усиливающий
флуоресцирующий экран, радиографическая пленка, усиливающий флуоресцирующий
экран, радиографическая пленка и усиливающий флуоресцирующий экран в кассете
(черт. 1 д).
1
— кассета; 2 — радиографическая пленка; 3 — усиливающий флуоресцирующий экран;
4
— металлический экран.
Черт.
1
3.5.2.
При зарядке кассет металлические и флуоресцирующие усиливающие экраны должны
быть прижаты к радиографической пленке.
3.5.3.
В особых случаях допускается применение схемы двойной зарядки кассет, при
которой в одной кассете устанавливают дублирующие пленку и экраны.

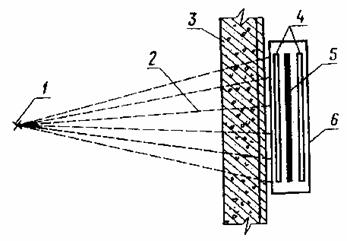

3.6.
Кассету с пленкой и экранами устанавливают на просвечиваемом участке
конструкции таким образом, чтобы ось рабочего пучка излучения проходила через
центр пленки (черт. 2).
1
— источник излучения; 2 — поток ионизирующего излучения; 3 — просвечиваемый
участок конструкции; 4 — усиливающие экраны; 5 — пленка; 6 — кассета
Черт.
2
3.7.
Выбор фокусного расстояния и длительности экспозиции производят при помощи
экспонометров или специальных номограмм с учетом энергии ионизирующего
излучения, типа радиографической пленки, толщины и плотности бетона
просвечиваемой конструкции.
3.8.
Установку радиационной аппаратуры и подготовку ее к работе производят в
соответствии с инструкцией по эксплуатации аппаратуры.
3.9.
Включают аппарат для просвечивания путем подачи на него напряжения питания (для
рентгеновских аппаратов и бетатронов) или путем перевода источника излучения в
рабочее положение (для гамма-аппаратов).
3.10.

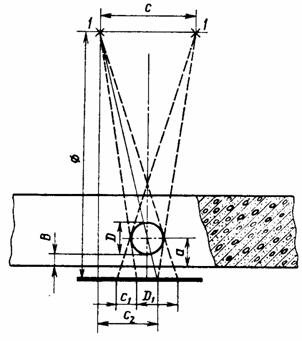

Толщину защитного слоя бетона, размеры и расположение арматуры и закладных
деталей определяют с использованием схемы просвечивания со смещением источника
излучения (черт. 3).
—
диаметр арматурного стержня; —
проекция арматурного стержня;
—
толщина защитного сллоя; —
фокусное расстояние; —
расстояние между первым
и
вторым положением источника; —
смещение проекций арматурного стержня на пленке;
—
расстояние от оси проекции стержня до прямой, проходящей через источник
перпендикулярно
поверхности пленки; а —
расстояние от поверхности
конструкции
до центра арматуры; 1 — источник
излучения
Черт.
3
3.11.

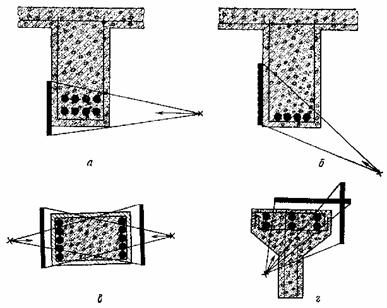

Примерные схемы просвечивания железобетонных конструкций представлены на черт.
4.
а
— балка ребристого перекрытия при двухрядном расположении арматуры;
б
— то же, при однорядном расположении; в — колонна; г — сборная балка
Черт.
4
4. Обработка результатов
4.1.
Снимки контролируемой конструкции получают путем фотообработки радиографической
пленки по окончании просвечивания.
Фотообработка
включает в себя проявление пленки, ее промежуточную и окончательную промывку,
фиксирование и сушку.
4.2.
Снимки считают годными для расшифровки, если они удовлетворяют следующим
требованиям:
на
пленке видно изображение всего контролируемого участка конструкции;
на
пленке видны изображения всех ограничительных меток, маркировочных знаков и
эталона чувствительности;
плотность
потемнения снимка находится в интервале 1,2 — 3,0 единиц оптической плотности;
на
пленке не имеется пятен, полос и повреждений эмульсионного слоя, затрудняющих
возможность определения толщины защитного слоя бетона, размеров и расположения
арматуры и закладных деталей.
4.3.
Расшифровку снимков производят в затемненном помещении на осветителях-негатоскопах
с регулируемой яркостью освещенного поля.
4.4.
Толщину защитного слоя бетона, размеры и расположение арматуры и закладных
деталей определяют по снимку при помощи прозрачной линейки.
4.5.
Толщину защитного слоя бетона ,
мм при просвечивании конструкции со смещением источника излучения рассчитывают
по формуле
где—
| фокусное расстояние,
|
—
| расстояние между
|
—
| смещение арматурного
|
—
| диаметр арматурного
|
4.6.
Диаметр арматурного стержня ,
мм вычисляют по формуле
где
| расстояние от
|
—
| проекция арматурного
|
—
| расстояние от оси
|
4.7.
Результаты определения толщины защитного слоя бетона, размеров и расположения
арматуры заносят в специальный журнал. Форма журнала приведена в рекомендуемом
приложении 4.
5. Требования безопасности
5.1.
При просвечивании конструкции, а также при транспортировке и хранении
аппаратуры с источниками излучения необходимо строго соблюдать требования
действующих санитарных правил работы с радиоактивными веществами и другими
источниками ионизирующих излучений, утвержденных Минздравом СССР, и требования
инструкции по эксплуатации радиационной аппаратуры.
5.2.
Монтаж, накладку и ремонт радиационной аппаратуры контроля проводят только
специализированные организации, имеющие разрешение на проведение указанных
работ.
Приложение
1
Справочное
Основные
технические характеристики рентгеновских аппаратов
Наименование | Характеристики
| ||
аппарата
| РУП-120-5-1
| РУП-200-5-1
| РАП-160-6п
|
Схема аппарата | Полуволновая
| Полуволновая
| Полуволновая
|
Конструктивное | Портативное
| Портативное
| Портативное
|
Тип рентгеновской
| 0,4БПМ2-120
| 0,7БПМ3-200
| 0,7БПК2-160
|
Напряжение питания
| 220/380
| 220/380
| 220
|
Потребляемая мощность,
| 2,0
| 3,0
| 2,5
|
Габаритные размеры,
|
|
|
|
пульта
|
|
|
|
блок-трансформатора
|
|
|
|
аппарата
|
|
|
|
Масса, кг:
|
|
|
|
аппарата
| 165
| 88
| 150
|
пульта
| 30
| 30
| 30
|
блок-трансформатора
| 45
| 82
| 45
|
Ориентировочная
|
|
|
|
стали
| 25
| 50
| 30
|
легких металлов и
| 100
| 150
| 120
|
бетона
| 150
| 220
| 180
|
Наименование
|
Характеристики
| |||||
| РАП-150/300
| МИРА-2Д
| МИРА-4Д
| МИРА-5Д
| ||
Схема аппарата
| Удвоения
| Импульсная
| Импульсная
| Импульсная
| ||
Конструктивное
| Передвижной
| Портативное
| Портативное
| Портативное
| ||
Тип рентгеновской
| 1,5БПВ7-150 0,3БПВ6-150 2,5БПМ4-250
| 200
| 250-300
| 400-500
| ||
Напряжение питания
| 220/380
| 220
| 220
| 220
| ||
Потребляемая мощность,
| 5,0
| 0,4
| 1,0
| 1,2
| ||
Габаритные размеры,
|
|
|
|
| ||
пульта
|
|
|
|
| ||
блок-трансформатора
|
|
|
|
| ||
аппарата
|
| |||||
Масса, кг:
|
|
|
|
| ||
аппарата
| 1000
| 15
| 50
| 100
| ||
пульта
| —
| —
| —
| —
| ||
блок-трансформатора
| 550
| —
| —
| —
| ||
Ориентировочная предель-ная
|
|
|
|
| ||
стали
| 75
| 20
| 60
| 80-100
| ||
легких металлов и
| 220
| 80
| 200
| 220-300
| ||
бетона
| 330
| 120
| 300
| 350-450
| ||
Приложение
2
Справочное
Основные
технические характеристики промышленных
гамма-дефектоскопов
Наименование | Характеристика | ||||||
характеристик
| Гаммарид 192/40Т
| Гаммарид 192/4
| Гаммарид 192/120
| Гаммарид 192/120Э
| Гаммарид 192/120М
| Гаммарид 60/40
| Гаммарид 170/400
|
Источник излучения |
|
|
|
|
|
|
|
Исполнение | Переносной
| Переносной, шланговый
| Переносной, шланговый
| Передвижной
| Переносной
| Передвижной, шланговый
| Переносной
|
Привод устройства для
| Ручной
| Ручной
| Ручной
| Электромеханический и
| Ручной
| Электромехани- ческий
| Ручной
|
Максимальное удаление
| 0,25
| 5
| 12
| 12
| 0,25
| 12
| 0,08
|
Масса радиационной
| 13
| 6
| 16
| 17
| 17
| 145
| 8
|
Толщина |
|
|
|
|
|
|
|
стали
| 1-60
| 1-40
| 1-80
| 1-80
| 1-80
| До
| 1-40
|
легких металлов и
| 1,5-120
| 1-100
| 1,5-250
| 1,5-250
| 1,5-250
| До 500
| 5-100
|
бетона | 25-180 | 15-150 | 25-375 | 25-375 | 25-375 | До 500 | 75-150 |
Приложение
3
Справочное
Основные
технические характеристики бетатронов
Наименование | Характеристика
| ||||
| МИБ-4
| МИБ-6
| МИБ-18
| Б-25/10
| Б-35/8
|
Масса
| 45
| 100
| 500
| 2500
| 4000
|
Максимальная
| 4
| 6
| 18
| 25
| 35
|
Мощность
|
|
|
|
|
|
Гр/мин
| 1,3
| 2,6
| 26
| 35
| 260
|
Р/мин
| 1,5
| 3,0
| 30
| 40
| 300
|
Конструктивное
| Пере-
| Пере-
| Пере-
| Стацио-
| Стацио-
|
Толщина
|
|
|
|
|
|
стали
| От
| От 50 до 200
| От 100 до 350
| От 150 до 400
| От 150 до 450
|
бетона
| От
| От 200 до 900
| От 500 до 1400
| От 500 до 1800
| От 1000 до 2000
|
легких металлов и
| От
| От 150 до 700
| От 400 до 1100
| От 400 до 1300
| От 800 до 1600
|
Приложение
4
Рекомендуемое
Форма
журнала для записи результатов контроля
Наименование |
Расположение |
Марки- |
Тип |
Условия | Результаты | Заключение | Фамилия | ||
контролируемой
| маркировка
| ровка
| аппарата
| просве-
| Толщина
| Диаметр
| Распо-
| результатам
| и
|
Колонна
| В осях 2И, участок на
| 2ИУ5
| Бетатрон ПМБ-6 | Перпенди-кулярно к
| 16
| 18,
| По проекту
| Годная
| Сергеев 24.10.82
|
Подпись
оператора __________________
1. Общие положения
2. Аппаратура, оборудование и инструменты
3. Подготовка и проведение контроля
Черт. 1
Черт. 2
Черт. 3
Черт. 4
4. Обработка результатов
5. Требования безопасности
Приложение 1 (справочное). Основные
технические характеристики рентгеновских аппаратов
Приложение 2 (справочное). Основные
технические характеристики промышленных гамма-дефектоскопов
Приложение 3 (справочное). Основные
технические характеристики бетатронов
Приложение 4 (рекомендуемое). Форма
журнала для записи результатов контроля
«ГОСТ 17625-83 (1987) Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры» предоставляется для ознакомления. Вы можете бесплатно скачать его только для личного пользования.
