ГОСТ 16289-86
УДК 691.11.028.2:006.354 Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ
ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows and balcony doors of triple glazing
for dwelling and public buildings.
Types, structure and dimensions
ОКП 53 6133
Дата введения 1987-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 192
3. ВЗАМЕН ГОСТ 16289-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, приложения | Обозначение НТД, на который дана ссылка | Номер пункта, приложения |
| ГОСТ 111-90 | 2.7 | ГОСТ 5088-94 | 2.6, приложение 3 |
| ГОСТ 538-88 | Приложение 3 | ГОСТ 5090-80 | 2.5, приложение 3 |
| ГОСТ 1145-80 | Приложение 6 | ГОСТ 5091-78 | Приложение 3 |
| ГОСТ 2697-83 | 2.2 | ГОСТ 8242-88 | 2.2 |
| ГОСТ 4598-86 | 2.2 | ГОСТ 10174-90 | 2.8 |
| ГОСТ 5087-80 | Приложение 3 | ГОСТ 23166-78 | 2.1, приложение 3 |
5. ПЕРЕИЗДАНИЕ
6. ВНЕСЕНА поправка к ГОСТ 16289-86, опубликованная в ИУС N 8 1997 г.
Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.
1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт.1 и в приложении 1; для общественных зданий — указанным на черт.2 и в приложении 2.
Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.
1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт.1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанной на черт.1, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном изображении.
1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
| Х | Х | Х | — | Х | Х | Х |
|
| |||||||
|
|
|
|
|
|
|
| Обозначение настоящего стандарта | ||||||||
|
|
|
|
|
|
|
| Буквы, означающие: А, В и Г — варианты рисунков одного размера; Н — окно в негативном изображении; Л — левое окно или левую балконную дверь | ||||||||
|
|
|
|
|
|
|
| Ширина проема, дм | ||||||||
|
|
|
|
|
|
|
| Высота проема, дм | ||||||||
|
|
|
|
|
|
|
| Тип изделия: РС — с раздельноспаренными переплетами и дверными полотнами | ||||||||
|
|
|
|
|
|
|
| Вид изделия: О — окно; Б — балконная дверь | ||||||||
Примеры условных обозначений
Окно правое типа РС для проема высотой 15 и шириной 9 дм:
ОРС15-9 ГОСТ 16289-86
То же, левое:
ОРС15-9Л ГОСТ 16289-86
Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:
ОРС15-13,5 ГОСТ 16289-86
То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):
ОРС18-18В ГОСТ 16289-86
То же, в негативном изображении:
ОРС18-18ВН ГОСТ 16289-86
Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:
БРС22-7,5 ГОСТ 16289-86
То же, левая:
БРС22-7,5 Л ГОСТ 16289-86

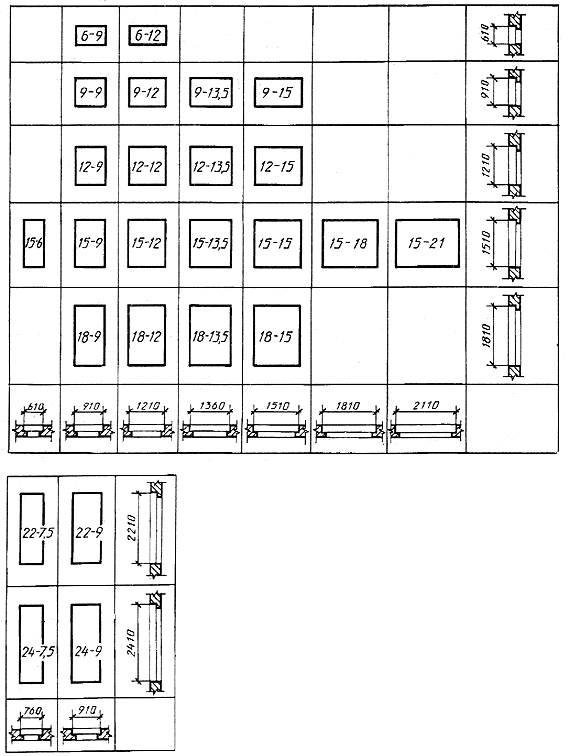

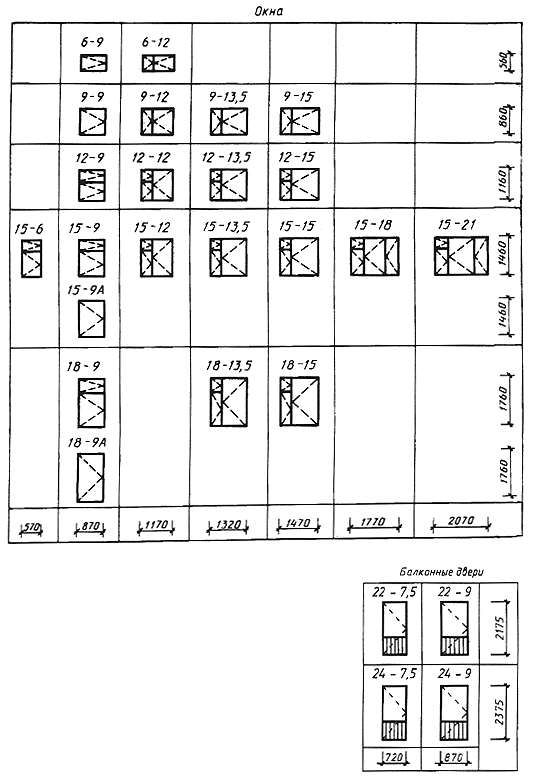

Типы и габаритные размеры окон и балконных дверей
жилых зданий
Черт.1

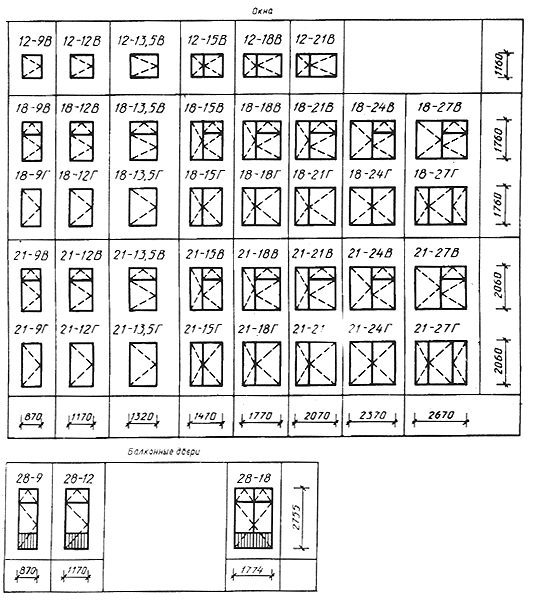

Типы и габаритные размеры окон и балконных дверей
общественных зданий
Черт.2
Примечания к черт.1 и 2.
1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры проемов в модулях.
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-6, размеры сечений — на черт.7-15; для общественных зданий на черт.16-22, размеры сечений — на черт.23-32.

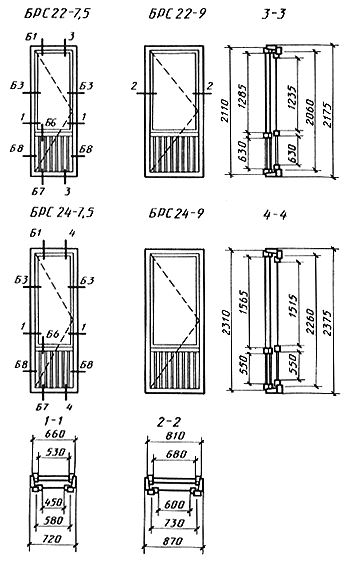

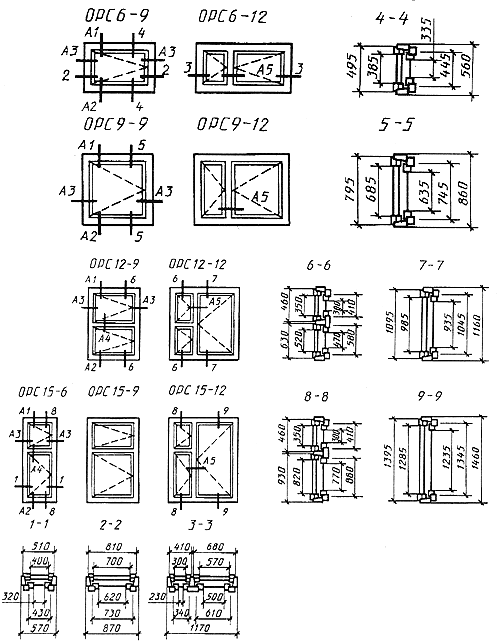

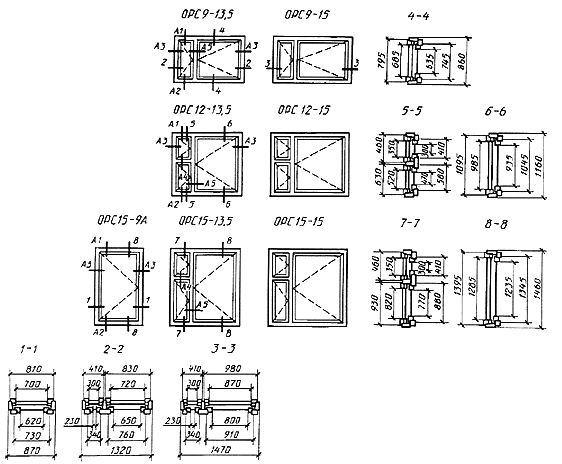

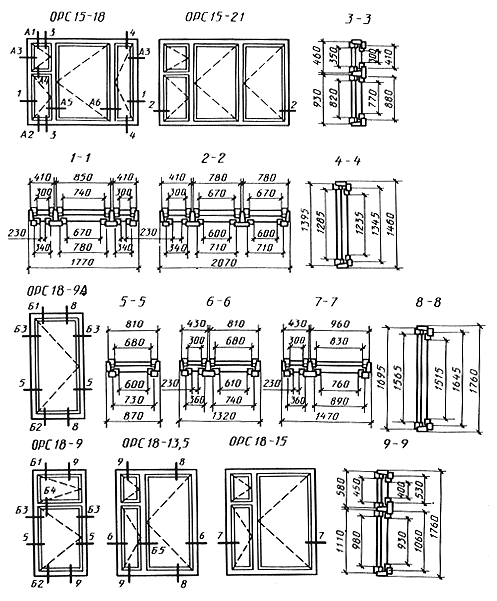

Конструкция, форма, основные размеры и марки окон
и балконных дверей жилых зданий
Черт.3
2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.
2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одно отверстие посередине створок.
Черт.4
2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги — фрамужными приборами по ГОСТ 5090.
2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.
Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.
2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5-3 мм, а для общественных зданий — толщиной 3-4 мм.
Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.
2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.
2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.
2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.
2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.
2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий — в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.
Черт.5
Черт.6

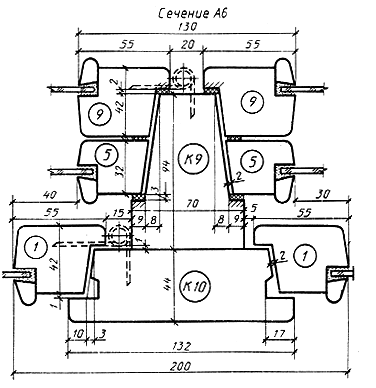

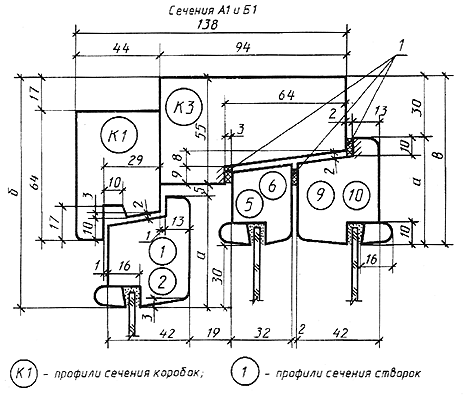

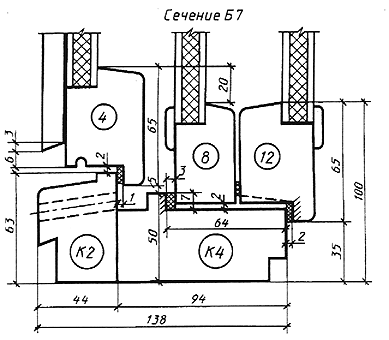

Сечения по притворам окон и балконных дверей
жилых зданий
| Сечения | а | б | в | Детали | ||
| А1 | 55 | 115 | 85 | 1 | 5 | 9 |
| Б1 | 65 | 125 | 95 | 2 | 6 | 10 |
Примечание. Допускается размеры раскладки по стеклу уменьшать на 1 мм.
Черт.7
1 — уплотняющие прокладки; 2 — отверстие диаметром 10 мм для отвода воды

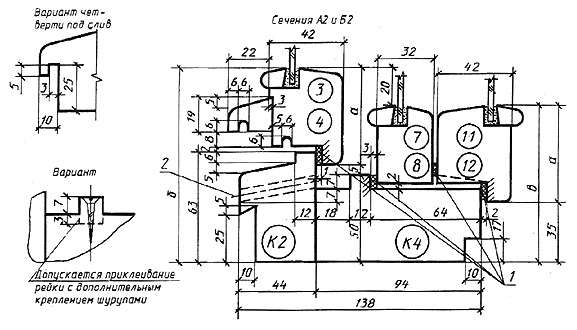

Черт.8
| Сечение | а | б | в | Деталь | ||
| А2 | 55 | 110 | 90 | 3 | 7 | 11 |
| Б2 | 65 | 120 | 100 | 4 | 8 | 12 |
Примечание. Вариант отлива из алюминия см. черт.10.

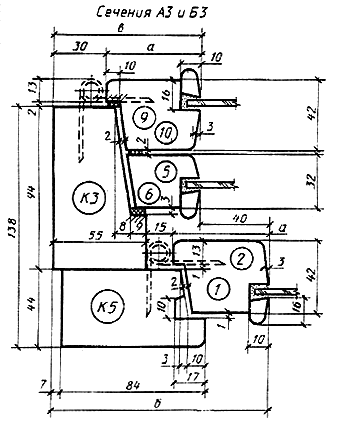

| Сечение | а | б | в | Деталь | ||
| А3 | 55 | 125 | 85 | 1 | 5 | 9 |
| Б3 | 65 | 135 | 95 | 2 | 6 | 10 |
Черт.9

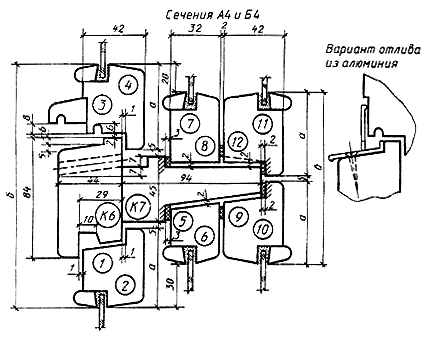

| Сечение | а | б | в | Деталь | |||||
| А4 | 55 | 165 | 115 | 1 | 5 | 9 | 3 | 7 | 11 |
| Б4 | 65 | 185 | 135 | 2 | 6 | 10 | 4 | 8 | 12 |
Черт.10

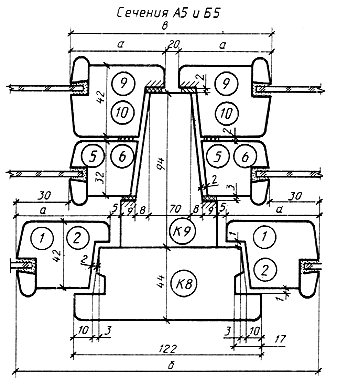

| Сечение | а | б | в | Деталь | ||
| А5 | 55 | 190 | 130 | 1 | 5 | 9 |
| Б5 | 65 | 210 | 150 | 2 | 6 | 10 |
Черт.11
Черт.12

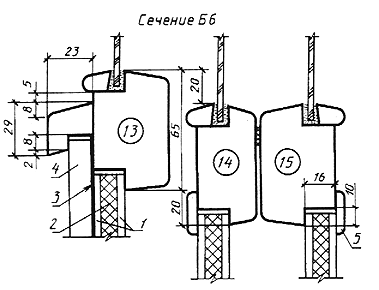

1 — твердая ДВП толщиной 3,2-4 мм по ГОСТ 4598; 2 — мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладка
Черт.13
Черт.14
Черт.15

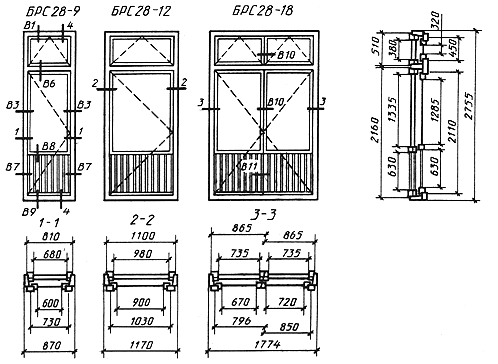

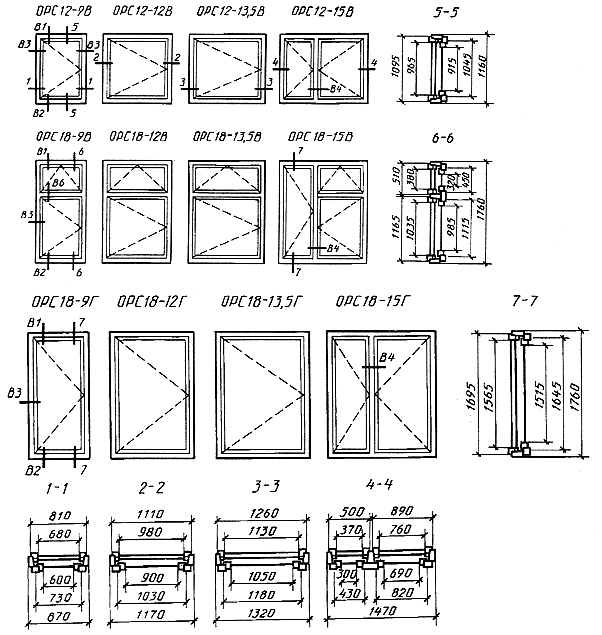

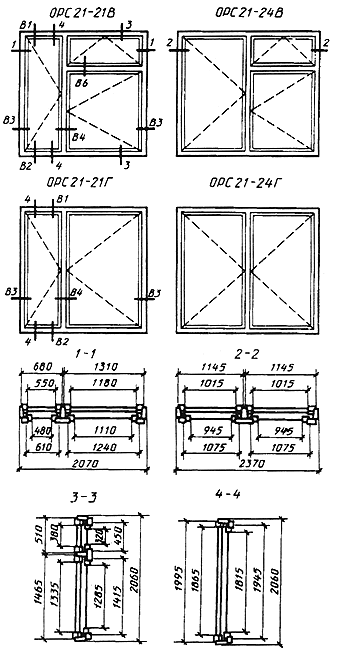

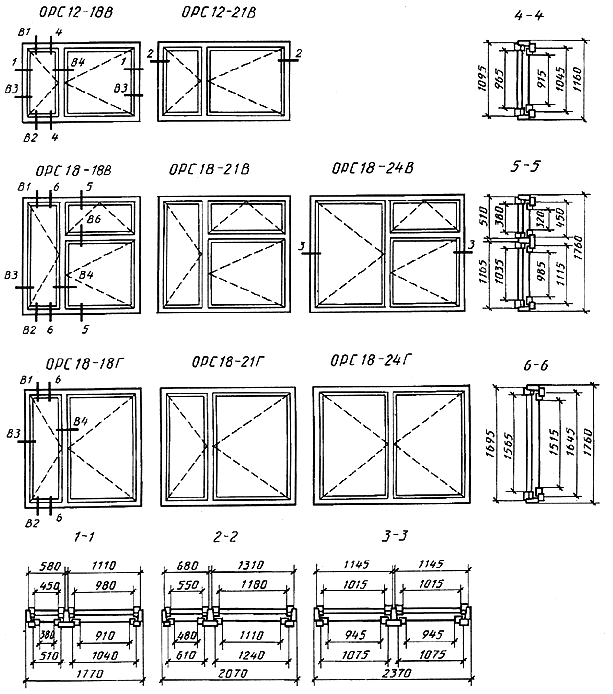

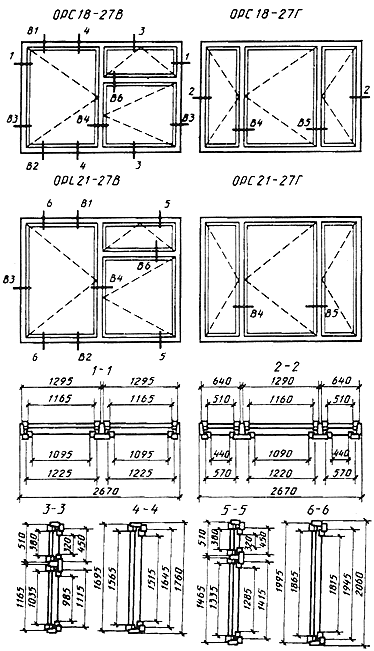

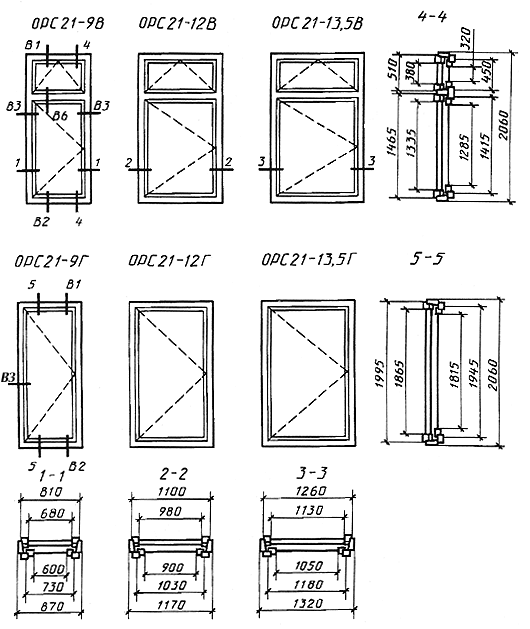

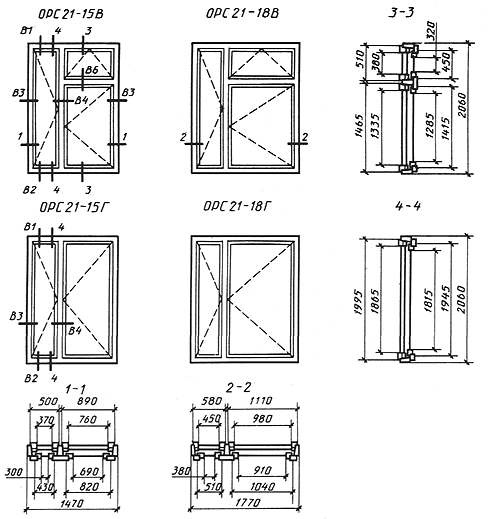

Конструкция, форма, основные размеры и марки окон
и балконных дверей общественных зданий
Черт.16
Черт.17
Черт.18
Черт.19
Черт.20
Черт.21
Черт.22

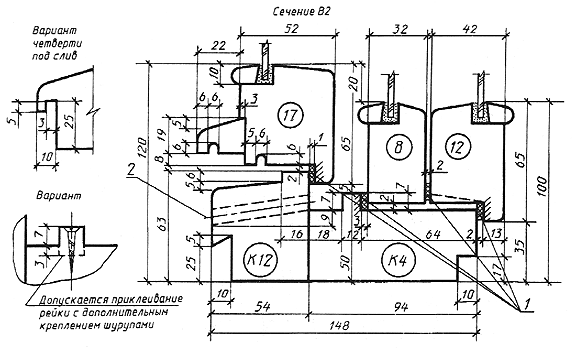

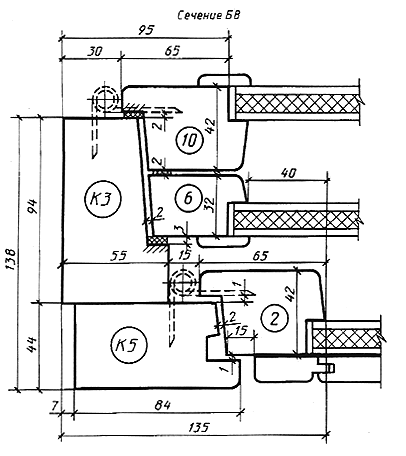

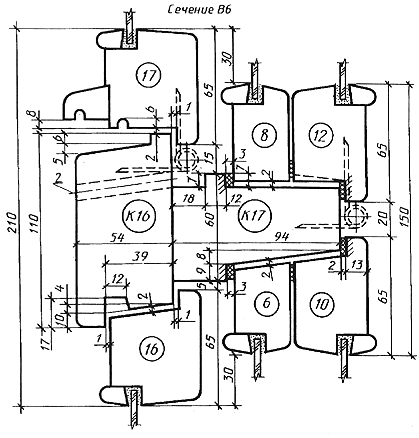

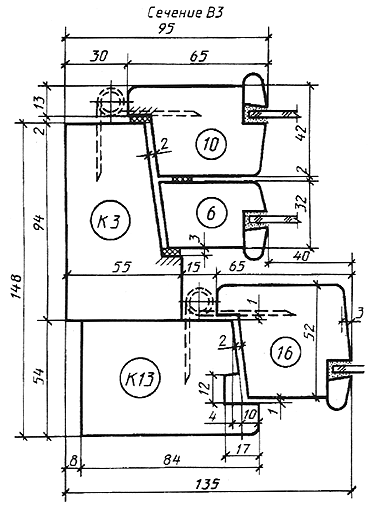

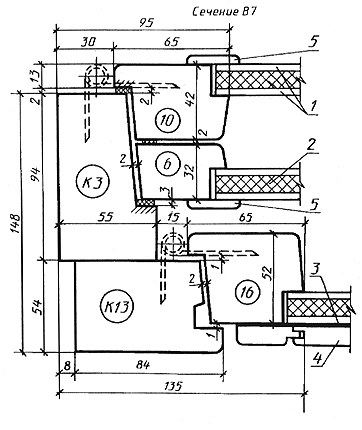

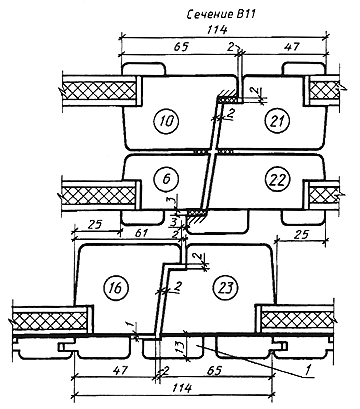

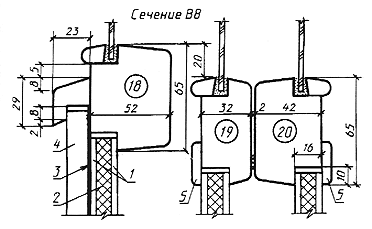

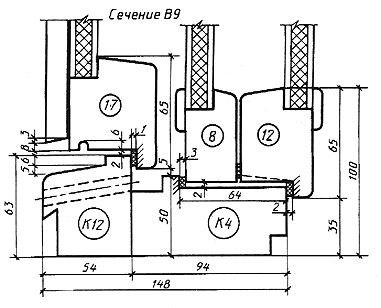

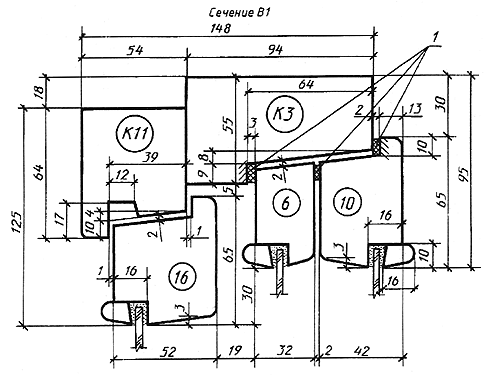

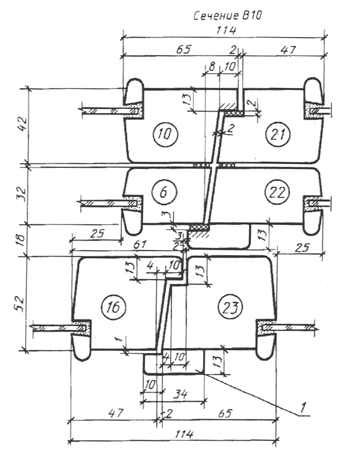

Сечения по притворам окон и балконных дверей
общественных зданий
1 — уплотняющие прокладки
Черт.23
1 — уплотняющие прокладки; 2 — отверстие диаметром 10 мм для отвода воды
Черт.24
Черт.25

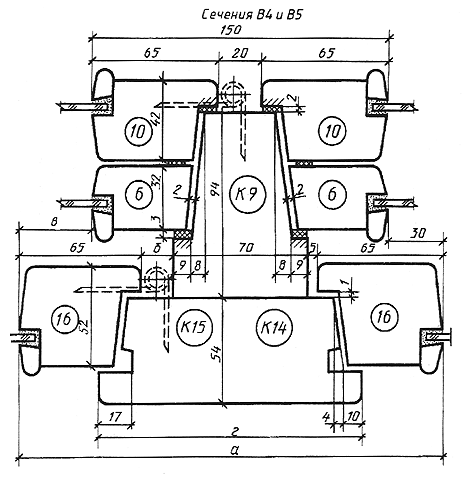

| Сечение | а | б | в | г | Деталь |
| В4 | 210 | 5 | 30 | 124 | К14 |
| В5 | 220 | 15 | 40 | 134 | К15 |
Примечание. Петля для сечения В5.
Черт.26
Черт.27
Примечание. Заполнение полотен см. черт.29.
Черт.28
1 — твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 2 — мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладка
Черт.29
Черт.30
Черт.31
Черт.32

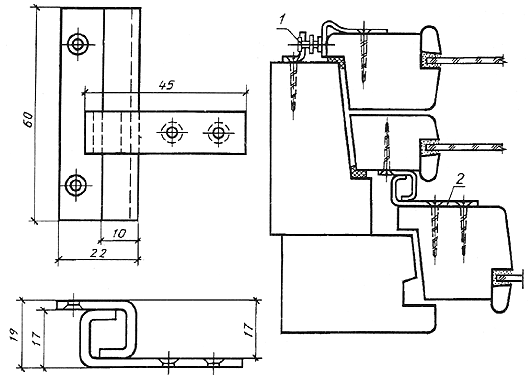

1 -нащельник
ПРИЛОЖЕНИЕ 1
Справочное
ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

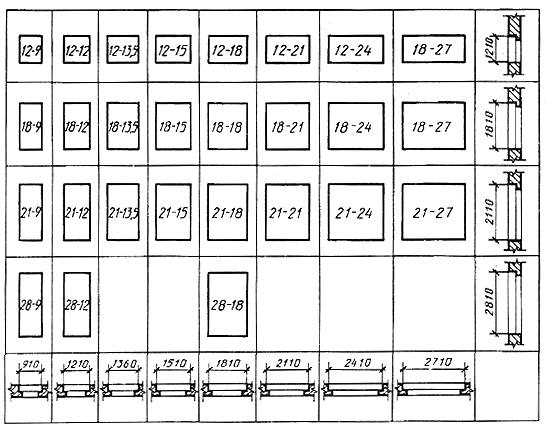

ПРИЛОЖЕНИЕ 2
Справочное
ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
ПРИЛОЖЕНИЕ 3
Рекомендуемое

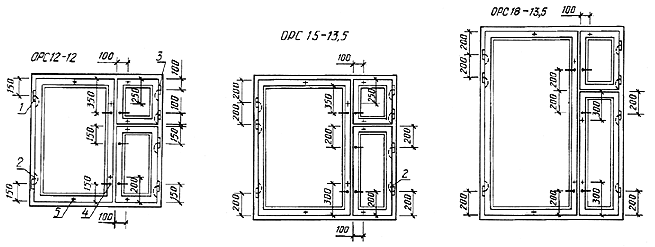

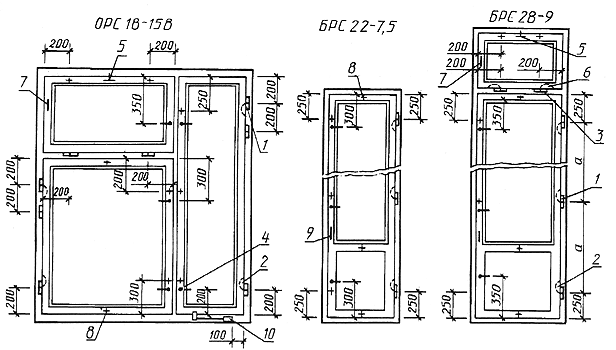

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И
БАЛКОННЫХ ДВЕРЯХ
(примеры)
1 — петля ПВ1-100Л для внутренних створок, ПВ2-100-1 для наружных створок; 2 — петля ПВ3-1 для спаривания; 3 — петля ПВ1-80П для внутренних створок, ПВ2-75-1 для наружных створок; 4 — завертка ЗР2-1 для внутренних створок; ЭР2-2 для наружных створок со съемной ручкой; 5 — стяжка СТ
Черт.1
1 — петля ПВ1-100П для внутренних, ПВ2-100-1 для наружных створок; 2 — петля ПВ3-1 для спаривания; 3 — петля ПВ2-100-2 для наружных и внутренних фрамуг; 4 — завертка ЗР2-1 для внутренних створок; ЭР2-2 для наружных створок со съемной ручкой; 5 — прибор фрамужный ПФ2; 6 — петля ПВ3-2 для спаривания; 7 — фрамужный соединитель; 8 — стяжка СТ; 9 — ручка РС80; 10 — фиксатор ФК1
Черт.2
Примечания к черт.1 и 2:
1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.
2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.
3. Завертки показаны в открытом положении.
4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.
5. Фрамужный прибор показан условно.
6. Стяжки СТ располагают на створках со стороны помещения.
7. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.
8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.
ПРИЛОЖЕНИЕ 4
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И
БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
|
| Размер, мм | |||||
| Марка | внутренний | наружный | ||||
|
| Высота | Ширина | Количество | Высота | Ширина | Количество |
| ОРС6-9 | 400 | 715 | 2 |
| 635 | 1 |
| ОРС6-12 | 400 | 585 | 2 | 350 | 515 | 1 |
|
|
| 315 |
|
| 245 |
|
| ОРС9-9 | 700 | 715 | 2 | 650 | 635 | 1 |
| ОРС9-12 | 700 | 585 | 2 | 650 | 515 | 1 |
|
|
| 315 |
|
| 245 |
|
| ОРС9-13,5 | 700 | 735 | 2 | 650 | 665 | 1 |
|
|
| 315 |
|
| 245 |
|
| ОРС9-15 | 700 | 885 | 2 | 650 | 815 | 1 |
|
|
| 315 |
|
| 245 |
|
| ОРС12-9 | 535 | 715 | 2 | 485 | 635 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1000 | 585 |
| 950 | 515 |
|
| ОРС12-12 | 535 | 315 | 2 | 485 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1000 | 735 |
| 950 | 665 |
|
| ОРС12-13,5 | 535 | 315 | 2 | 485 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1000 | 885 |
| 950 | 815 |
|
| ОРС12-15 | 535 | 315 | 2 | 485 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
| ОРС15-6 | 835 | 415 | 2 | 785 | 335 | 1 |
|
| 365 |
|
| 315 |
|
|
| ОРС15-9 | 835 | 715 | 2 | 785 | 635 | 1 |
|
| 365 |
|
| 315 |
|
|
| ОРС15-9А | 1300 | 715 | 2 | 1250 | 635 | 1 |
|
| 1300 | 585 |
| 1250 | 515 |
|
| ОРС15-12 | 835 | 315 | 2 | 785 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1300 | 735 |
| 1250 | 665 |
|
| ОРС15-13,5 | 835 | 315 | 2 | 785 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1300 | 755 | 2 | 1250 | 685 | 1 |
| ОРС15-18 |
| 315 |
|
| 245 |
|
|
| 835 | 315 | 2 | 785 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1300 | 685 | 4 | 1250 | 615 | 2 |
| ОРС15-21 | 835 | 315 | 2 | 785 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
| ОРС18-9 | 995 | 695 | 2 | 945 | 615 | 1 |
|
| 465 |
|
| 415 |
|
|
| ОРС18-9А | 1580 | 695 | 2 | 1530 | 615 | 1 |
|
| 1580 | 695 |
| 1530 | 625 |
|
| ОРС18-13,5 | 995 | 315 | 2 | 945 | 245 | 1 |
|
| 465 |
|
| 415 |
|
|
|
| 1300 | 885 |
| 1250 | 815 |
|
| ОРС15-15 | 835 | 315 | 2 | 785 | 245 | 1 |
|
| 365 |
|
| 315 |
|
|
|
| 1580 | 845 |
| 1530 | 775 |
|
| ОРС18-15 | 995 | 315 | 2 | 945 | 245 | 1 |
|
| 465 |
|
| 415 |
|
|
| БРС22-7,5 | 1300 | 545 | 2 | 1250 | 465 | 1 |
| БРС22-9 | 1300 | 695 | 2 | 1250 | 615 | 1 |
| БРС24-7,5 | 1580 | 545 | 2 | 1530 | 465 | 1 |
| БРС24-9 | 1580 | 695 | 2 | 1530 | 615 | 1 |
ПРИЛОЖЕНИЕ 5
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН
И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
|
| Размер, мм | |||||
| Марка | внутренний | наружный | ||||
|
| Высота | Ширина | Количество | Высота | Ширина | Количество |
| ОРС12-9ВОРСОJJHJJJJJJJJJJJJHGG | 980 | 695 | 2 | 930 | 615 | 1 |
| ОРС12-12В | 980 | 995 | 2 | 930 | 915 | 1 |
| ОРС12-13,5В | 980 | 1145 | 2 | 930 | 1065 | 1 |
| ОРС12-15В | 980 | 775 | 2 | 930 | 705 | 1 |
|
|
| 385 |
|
| 315 |
|
| ОРС12-18В | 980 | 995 | 2 | 930 | 925 | 1 |
|
|
| 465 |
|
| 395 |
|
| ОРС12-21В | 980 | 1195 | 2 | 930 | 1125 | 1 |
|
|
| 565 |
|
| 495 |
|
| ОРС18-9В | 1050 | 695 | 2 | 1000 | 615 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС18-12В | 1050 | 995 | 2 | 1000 | 915 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС18-13,5В | 1050 | 1145 | 2 | 1000 | 1065 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1580 | 385 |
| 1530 | 315 |
|
| ОРС18-15В | 1050 | 775 | 2 | 1000 | 705 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1580 | 465 |
| 1530 | 395 |
|
| ОРС18-18В | 1050 | 995 | 2 | 1000 | 925 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1580 | 565 |
| 1530 | 495 |
|
| ОРС18-21В | 1050 | 1195 | 2 | 1000 | 1125 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1580 |
|
| 1530 |
|
|
| ОРС18-24В | 1050 | 1030 | 2 | 1000 | 960 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС18-9Г | 1580 | 695 | 2 | 1530 | 615 | 1 |
|
| 1580 |
|
| 1530 |
|
|
| ОРС18-27В | 1050 | 1180 | 2 | 1000 | 1110 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС18-12Г | 1580 | 995 | 2 | 1530 | 915 | 1 |
| ОРС18-13,5Г | 1580 | 1145 | 2 | 1530 | 1065 | 1 |
| ОРС18-15Г | 1580 | 775 | 2 | 1530 | 705 | 1 |
|
|
| 385 |
|
| 315 |
|
| ОРС18-18Г | 1580 | 995 | 2 | 1530 | 925 | 1 |
|
|
| 465 |
|
| 395 |
|
| ОРС18-21Г | 1580 | 1195 | 2 | 1530 | 1125 | 1 |
|
|
| 565 |
|
| 495 |
|
| ОРС18-24Г | 1580 | 1030 | 4 | 1530 | 960 | 2 |
| ОРС18-27Г | 1580 | 1175 | 2 | 1530 | 1105 | 1 |
|
|
| 525 | 4 |
| 455 | 2 |
| ОРС21-9В | 1350 | 695 | 2 | 1300 | 615 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС21-12В | 1350 | 995 | 2 | 1300 | 915 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС21-13,5В | 1350 | 1145 | 2 | 1300 | 1065 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1880 | 385 |
| 1830 | 315 |
|
| ОРС21-15В | 1350 | 775 | 2 | 1300 | 705 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1880 | 465 |
| 1830 | 395 |
|
| ОРС21-18В | 1350 | 995 | 2 | 1300 | 925 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС21-9Г | 1880 | 695 | 2 | 1830 | 615 | 1 |
|
| 1880 | 565 |
| 1830 | 495 |
|
| ОРС21-21В | 1350 | 1195 | 2 | 1300 | 1125 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1880 |
|
| 1830 |
|
|
| ОРС21-24В | 1350 | 1030 | 2 | 1300 | 960 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1880 |
|
| 1830 |
|
|
| ОРС21-27В | 1350 | 1180 | 2 | 1300 | 1110 | 1 |
|
| 395 |
|
| 335 |
|
|
| ОРС21-12Г | 1880 | 995 | 2 | 1830 | 915 | 1 |
| ОРС21-13,5Г | 1880 | 1145 | 2 | 1830 | 1065 | 1 |
| ОРС21-15Г | 1880 | 775 | 2 | 1830 | 705 | 1 |
|
|
| 385 |
|
| 315 |
|
| ОРС21-18Г | 1880 | 995 | 2 | 1830 | 925 | 1 |
|
|
| 465 |
|
| 395 |
|
| ОРС21-21Г | 1880 | 1195 | 2 | 1830 | 1125 | 1 |
|
|
| 565 |
|
| 495 |
|
| ОРС21-24Г | 1880 | 1030 | 4 | 1830 | 960 | 2 |
| ОРС21-27Г | 1880 | 1175 | 2 | 1830 | 1105 | 1 |
|
|
| 525 | 4 |
| 455 | 2 |
| БРС28-9 | 1350 | 695 | 2 | 1300 | 615 | 1 |
|
| 395 |
|
| 335 |
|
|
| БРС28-12 | 1350 | 995 | 2 | 1300 | 915 | 1 |
|
| 395 |
|
| 335 |
|
|
|
| 1350 |
|
| 1300 | 735 |
|
| БРС28-18 |
| 750 | 4 |
| 685 | 1 |
|
| 395 |
|
| 335 | 735 |
|
|
|
|
|
|
| 685 |
|
ПРИЛОЖЕНИЕ 6
Справочное
СОЕДИНИТЕЛЬ ФРАМУЖНЫЙ
1 — ограничитель; 2 — соединитель
Черт.1

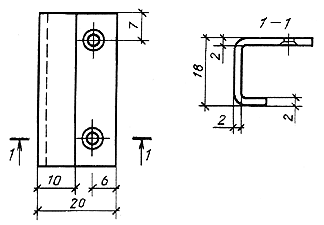

РУЧКА-УПОР
Шурупы 1-3х25 по ГОСТ 1145 (2 шт.).
Черт.2
1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ
Типы и габаритные размеры окон и балконных дверей жилых зданий
Типы и габаритные размеры окон и балконных дверей общественных зданий
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Черт.3
Черт.4
Черт.5
Черт.6
Сечения по притворам окон и балконных дверей жилых зданий
Черт.7
Черт.8
Черт.9
Черт.10
Черт.11
Черт.12
Черт.13
Черт.14
Черт.15
Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий
Черт.16
Черт.17
Черт.18
Черт.19
Черт.20
Черт.21
Черт.22
Сечения по притворам окон и балконных дверей общественных зданий
Черт.23
Черт.24
Черт.25
Черт.26
Черт.27
Черт.28
Черт.29
Черт.30
Черт.31
Черт.32
ПРИЛОЖЕНИЕ 1 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 2 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 3 Рекомендуемое РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (примеры)
Черт.1
Черт.2
ПРИЛОЖЕНИЕ 4 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 5 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 6 (справочное). СОЕДИНИТЕЛЬ ФРАМУЖНЫЙ
РУЧКА-УПОР
«ГОСТ 16289-86 (1996) Окна и балконные двери деревянные с тройным остекленением для жилых и общественных зданий. Типы, конструкция и размеры» предоставляется для ознакомления. Вы можете бесплатно скачать его только для личного пользования.
